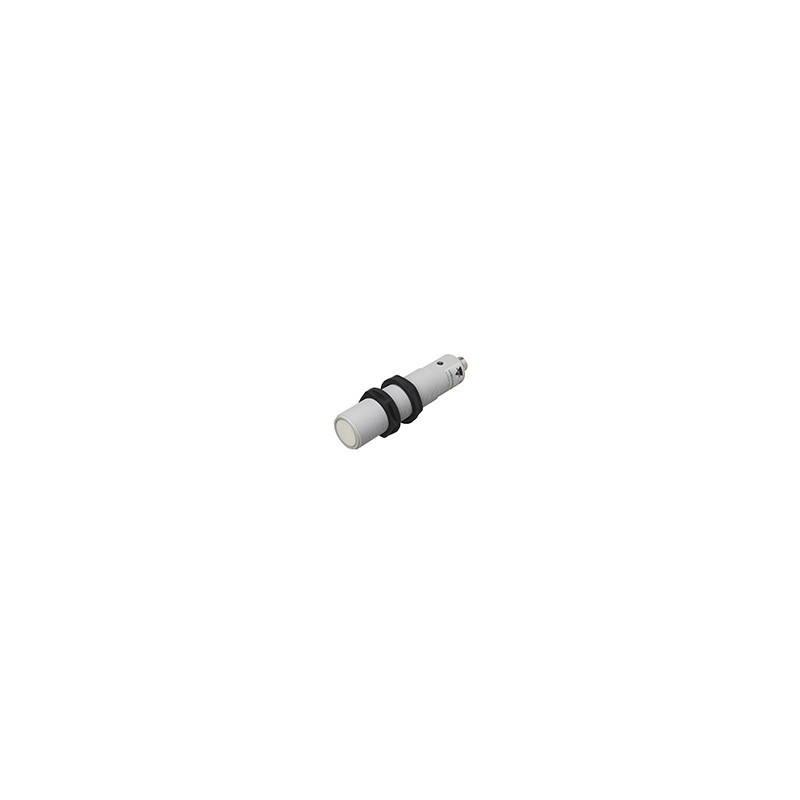

UA30CLD15FGM7 CARLO GAVAZZI Paramètres sélectionnés SYSTEME Détecteur BOÎTIER M30 PLAGE DE DETECTION 1 à 3 m..

Détecteurs à Ultrasons
Réflexion Directe-Objet, Sorties Programmables
Types UA 30 CLD .. F. M7
Description du Produit
• Boîtier cylindrique polyester M30
• Distance de détection: 150-1500 mm, entre 250 et 2000 mm ou 350-3500 mm
• Sorties programmables: Analogique (0-10 V ou 4-20 mA, inversée ou non inversée) et deux sorties PNP à collecteur ouvert, sorties de commutation NO/NF, 100 mA
• Hystérésis fréquence de commutation et points de consignes programmables
• Interface RS 232
• Alimentation:19 à 30 VCC
• Angle du faisceau 8 degrés
• Protection: Court-circuit, inversion de polarité, transitoires
• Indice de protection IP 67
• Connecteur M16
Référence UA 30 CLD 15 FK M7
Une famille de détecteurs à ultrasons, réflexion directe- objet avec des distances de détection comprises entre
150 et 1500 mm, 250 et 2000 mm et 350 et 3500 mm et pro- grammation des paramètres par logiciel sous Windows. La possibilité de programmer les détecteurs rend leur usage universel dans toutes les applications industrielles. Les
sorties 0-10V ou 4-20mA et l’interface RS232 permettent aux détecteurs de communi- quer avec des systèmes BUS. Le contrôle du filtre numérique par microprocesseur confère à ces détecteurs une immuni- té élevée à la plupart des interférences électromagné- tiques et leur synchronisation est très simple.
Détecteur à ultrasons Type de boîtier Dimensions du boîtier Matériau du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration des sorties Raccordement
Tableau de Sélection
Diamètre Raccordement Distance nominale Référence à commander Référence à commander du boîtier de fonct. (Sn) Analogique 0-10 V Analogique 4-20 mA
M30 M16 150-1500 mm UA 30 CLD 15 FK M7 UA 30 CLD 15 FG M7
M30 M16 250-2000 mm UA 30 CLD 20 FK M7 UA 30 CLD 20 FG M7
M30 M16 350-3500 mm UA 30 CLD 35 FK M7 UA 30 CLD 35 FG M7
Caractéristiques Techniques
Tension nom. de fonct. (Ue) 19 à 30 VCC (ond. inclue)
Ondulation £ 10%
Courant de sortie (Ie) 100 mA maxi (en continu)
Courant d’alim. à vide (Io) £ 35 mA Courant à l’état bloqué (Ir) 200 mA Chute de tension (Ud) 4,5 V Temps de mise sous tension < 10 ms
Fréquence de portense 200 KHz
Protection Court-circuit, transitoires et inversion de polarité
Tension nominale d’isolation > 1 kV
L’entrée de contrôle Maintien/Synchronisation
Sortie, analogique
UA30CLD..FKM7 Analogique 0-10 ou
10-0 VCC, programmable
Charge : > 1 kΩ
UA30CLD..FGM7 Analogique 4-20 ou
20-4 mA, programmable
Charge : < 500 Ω
Facteur d’échelle Programmable
Linéarité ± 0,5%/3 mm
Répétitivité ± 0,2%/0,4 mm
Sortie, commutation 2 x PNP, collecteur ouvert NO/NF, 100 mA, programmable.
Charge
4 - 20 mA max. 500 Ω
0 - 10 V min. 1 kΩ
Programmation - adresse du détecteur (Logiciel, sur la base de - sortie analogique Windows) offset, échelle, inversion
- 2 points de consigne NO/NF, position, hystérésis
- sortie numérique
HEX, BCD
- temps de mise à jour
- échelle haute/basse
- temps de la transmission
- offset
- pente
Spécifications susceptibles d’être changées sans préavis (22.09.2009) 1
