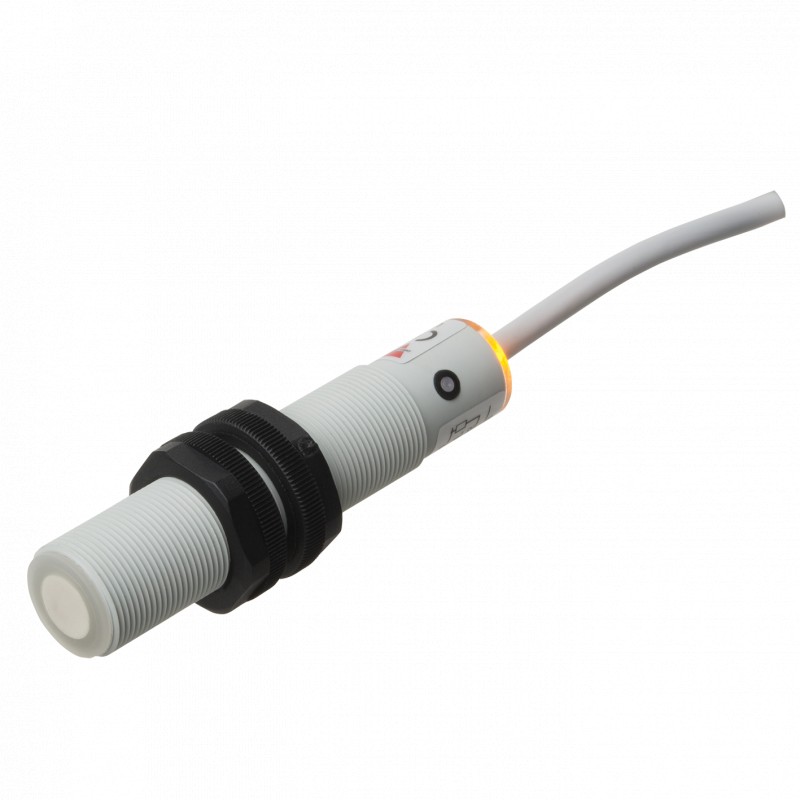

UA18CAD04PPTI CARLO GAVAZZI Paramètres sélectionnés SYSTEME Détecteur BOÎTIER M18 PLAGE DE DETECTION 0,2 à 1..
UA18CAD04PPTI
CARLO GAVAZZI
Paramètres sélectionnés SYSTEME Détecteur BOÎTIER M18 PLAGE DE DETECTION >0,2 à 1 m CONNEXION Câble SORTIE 2 x PNP MATERIAU Plastique Autres BOÎTIER M18 x 84 mm PLAGE DE DETECTION 0,4 m MATERIAU Polyester Thermoplastique
Ultrasons avec détection directe, sortie numérique 2 x PNP, distance de détection 50 à 400 mm.
Capteur à ultrasons, Reflex diffus, Boîtier M18 PBT, Connecteur de câble, Sn 40-500mm, Sortie PNP x2, Tension d’alimentation 15-30VDC, Sortie de courant 500mA, Température de fonctionnement -20-60C, Temps de réponse < 50mS, Fréquence de commutation 10Hz, IP67, Teach-in
Capteurs pour automatisme industriel > Détecteur à ultrasons
Sensors > Détecteurs de niveaux conductifs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par CARLO GAVAZZI
Les plus vendus
▲En savoir plus
▲Capteur ultrasonique,
réflexion direct-objet, sortie numérique
Types UA18CAD......TI
• Boîtier cylindrique PBT M18
• Distance de détection: 50-2200 mm
• Alimentation 15 à 30 Vcc
• Sorties : 2 sorties de commutation multi fonctions. PNP ou NPN, NO ou NF
• Configuration : Commutation normale ou hystérésis réglable
• Répétabilité 0,5%
• Angle de détection ±7° ou ±8°
• Protection : court-circuit, inversion de polarité et surtension
• Indice de protection IP 67
• Câble 2 m ou connecteur M12
Description du produit
Référence UA18CAD04NPM1TI
Capteur ultrasonique auto- nome, réflexion direct objet avec une distance de détec- tion de 50 à 2200 mm en trois gammes.
Deux sorties commutation soient 2 modes de sortie différents aisément program- mables avec réglage par apprentissage. Produit idéal pour contrôler le niveau de nombreux types de réci- pients.
Conditionné dans un boîtier robuste en polyester, ce cap- teur embarque une électro- nique évoluée constituée de filtres numériques pilotés par microprocesseur.
En mesure de distance vraie, ce capteur offre d'excel- lentes performances de CEM et de précision.
Capteur ultrasonique Type de boîtier Dimensions du boîtier Matériau du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration de la sortie Raccordement Apprentissage
Type Selection
Diamètre Raccorde- Distance Sortie Code produit du boîtier ment nominalede numérique
fonctionnement NPN/PNP
(Sn)
M18 Connecteur M12 50-400 mm 2 x NPN UA 18 CAD 04 NP M1 TI M18 Câble 50-400 mm 2 x NPN UA 18 CAD 04 NP TI M18 Connecteur M12 50-400 mm 2 x PNP UA 18 CAD 04 PP M1 TI M18 Câble 50-400 mm 2 x PNP UA 18 CAD 04 PP TI
M18 Connecteur M12 100-900 mm 2 x NPN UA 18 CAD 09 NP M1 TI M18 Câble 100-900 mm 2 x NPN UA 18 CAD 09 NP TI M18 Connecteur M12 100-900 mm 2 x PNP UA 18 CAD 09 PP M1 TI M18 Câble 100-900 mm 2 x PNP UA 18 CAD 09 PP TI
M18 Connecteur M12 200-2200 mm 2 x NPN UA 18 CAD 22 NP M1 TI M18 Câble 200-2200 mm 2 x NPN UA 18 CAD 22 NP TI M18 Connecteur M12 200-2200 mm 2 x PNP UA 18 CAD 22 PP M1 TI M18 Câble 200-2200 mm 2 x PNP UA 18 CAD 22 PP TI
Les caractéristiques peuvent être modifiées sans préavis (08.11.2012) 1
| Caractéristique | Valeur |
|---|---|
| Finition de la solution analogique (EF003958) | Autre |
| Finition du raccordement électrique (EF003961) | Câble |
| Finition de la sortie de commutation (EF003962) | PNP/PNP |
| Finition de la fonction de commutation (EF003963) | Programmable/configurable |
| Zone aveugle (EF003986) | 50 mm |
| Longueur du capteur (EF007334) | 83.6 mm |
| Diamètre du capteur (EF007111) | 18 mm |
| Distance ajustable (EF008209) | 50 mm |
| Procédé de réglage (EF003994) | Teach-In |
| Plage de mesure de la longueur (EF008213) | 50 mm |
| Type de construction du boîtier (EF004008) | Cylindre, filetage |
| Standard pour interfaces (EF004017) | Autre |
| Courant à vide (EF004028) | 45 mA |
| Écart de linéarité relatif (EF004034) | 1 % |
| Courant de sortie max. (EF001315) | 100 mA |
| Température ambiante (EF002386) | -20 °C |
| Tension d'alimentation (EF004127) | 15 V |
| Précision de répétition relative (EF004100) | 0.5 % |
| Fréquence de commutation (EF003587) | 10 Hz |
| Type de tension (EF000187) | CC |
| Synchronisation possible (EF004117) | Non |
| Matériau de la surface active du capteur (EF004133) | Verre |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la gaine de câble (EF004136) | PVC |
| Numéro AWG (EF007010) | 22 |
