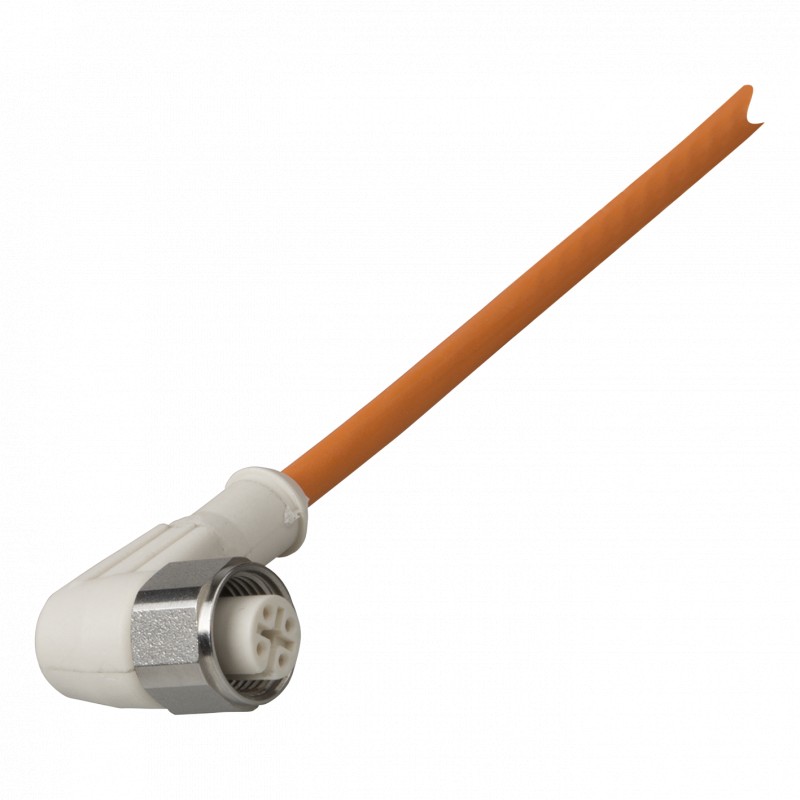

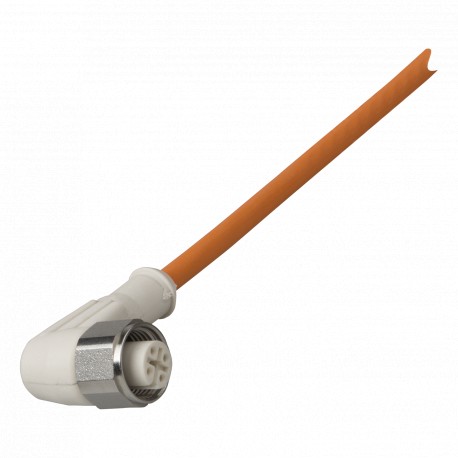

CONB14NF-A5W CARLO GAVAZZI Paramètres sélectionnés SYSTEME Connexion du câble CONNEXION M12 CABLE 4-fils FON..

Accessoires généraux Câbles de connexion IP69K Type CONB1...W
• Version IP69K
• Connecteur droit ou coudé à 90°
• Version M12
• 4 fils
• Bonne résistance aux produits chimiques
• Aux températures jusqu’à 105°C (UL 90°C)
• Homologué UL et ECOLAB
• Version LED également disponible
Description du produit
Référence
CONB14NF-AP2W
Câbles de connexion robustes IP69K pour environnement sévère. Conformes aux normes industrielles drastiques UL et ECOLAB, ces connec- teurs conviennent idéalement à l’industrie alimentaire et des boissons et à l’industrie des produits chimiques et pharma- ceutiques.
Avec des températures certi- fiées UL de jusqu’à 90°C, les connecteurs certifiés Ecolab et protégés IP69K offrent à long terme une fiabilité garan- tie, même dans les environ-
nements les plus sévères. De plus, grâce à une résistance aux agressions chimiques et aux produits de nettoyage homologuée selon les normes drastiques Ecolab, les connec- teurs CONB1...W répondent parfaitement aux exigences de l’industrie alimentaire et des boissons.
Disponibles en version droite ou coudée à 90° et également avec ou sans LED, en connec- teur M12, 4 fils, ces produits offrent une versatilité maxi- male.
CONB
1 = M12 DC
4 = 4 fils (marron-BN, bleu-BU, noir-BK, blanc-WH)
N= non blindé
F= Femelle A = Coudé S = Droit P= PNP
N= NPN
2 = 2 m
5 = 5 m
W = Industrie alimentaire
Choix de la version
Type connecteur Longueur Référence commerciale Référence commerciale du câble PVC PVC
LED PNP
Coudé, 4-fils 2 m CONB14NF-A2W CONB14NF-AP2W
5 m CONB14NF-A5W CONB14NF-AP5W
Droit, 4-fils 2 m CONB14NF-S2W CONB14NF-SP2W
5 m CONB14NF-S5W CONB14NF-SP5W
Caractéristiques
Tension nominale de
fonctionnement (UB) 250 V ca/cc (30 V UL) Versions LED 30 Vcc
Courant de sortie ≤ 4 mA Résistance de contact ≤ 5 mΩ Matière du contact Cu/Sn
Placage Cu/Au
Matière du support de contact PP blanc
Température -40°C à +105°C (90°C UL)
Indice de protection IP69K Joint torique EPDM Tension nominale d’impulsion 2,5 kV
Résistance d’isolation > 10ˆ9 Ohm
Matière du support de contact PP blanc
Écrou union V4A
Câble de connexion TPE orange
Section des fils 4 x 0,25 mm2
(gaine Ø 4,7 mm)
Poids
Version 2 m 63 g environ
Version 5 m 109 g environ
Degré de pollution 3
Alimentation du système Cat. III Groupe d’isolation I Couleur des LED*
Alimentation LED Verte
Sortie
CONB14NF-AP.W 2 LED jaunes
CONB14NF-SP.W 1 LED jaune
*Voir paragraphe Schéma de câblage
Les spécifications peuvent être modifiées sans préavis (03.03.2015) 1
