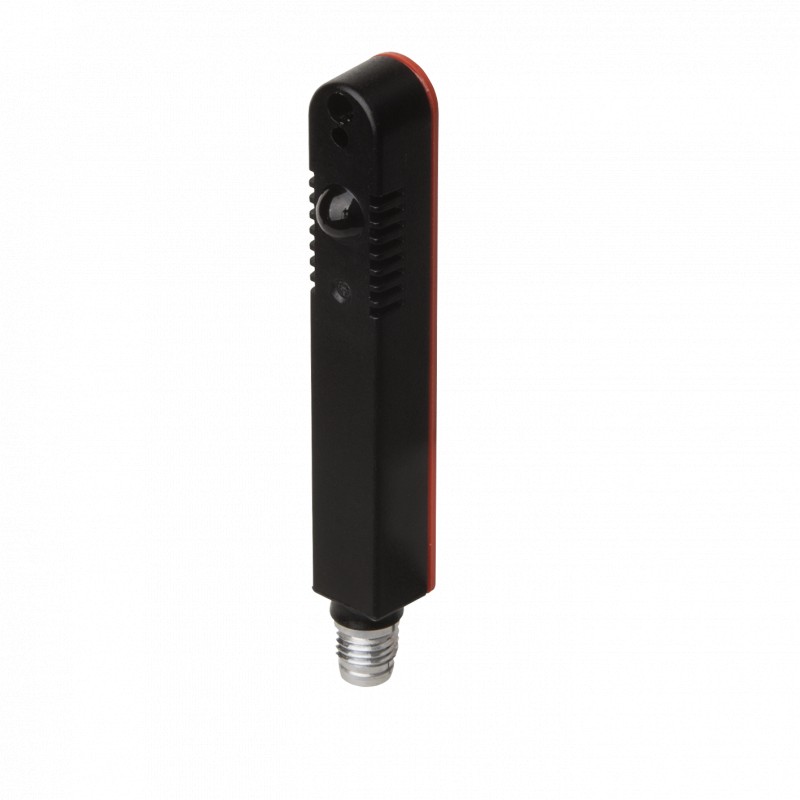

PD70CNT12M5MH CARLO GAVAZZI Paramètres sélectionnés SYSTEME Barrage BOÎTIER rectangulaire PLAGE DE DETECTION..
PD70CNT12M5MH
CARLO GAVAZZI
Paramètres sélectionnés SYSTEME Barrage BOÎTIER rectangulaire PLAGE DE DETECTION 6 ... 20 m CONNEXION Connecteur M8 CC SORTIE Test CC MATERIAU Plastique Autres PLAGE DE DETECTION 12 m BOÎTIER 70 x 11,5 x 11,5 mm MATERIAU PC COMPLEMENTS Entrée test
Cellule photoélectrique barrière pour contrôle de porte et d’accès, émetteur, muet élevé
Émetteur photoélectrique à faisceau traversant, Portée 12m, Lumière modulée infrarouge 850nm, Alimentation 10-30VDC, Connecteur M8, Mute High, ESPE type 2, EN12445, EN12453, EN12978, UL325
Détecteurs > Barrière photoélectrique unidirectionnelle
Sensors > Cellules photoélectriques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par CARLO GAVAZZI
Les plus vendus
▲En savoir plus
▲Cellule photoélectrique Barrage, Sortie Transistorisée Type PD70CNT12..
• Portes et contrôle d’accès
• Distance de détection 12 m
• Lumière infra rouge modulée
• Tension d’alimentation: 10 à 30 VCC
• Sortie:100 mA, Type NPN ou PNP
• Commutation travail ou repos
• LEDs de signalisation sortie et alimentation activée
• Protection: inversion de polarité, court-circuit, transitoires
• Connectique: versions câble ou connecteur M8
• Emetteur avec entrée test
• Marquage CE et certification UL325
Description du Produit
Référence
PD70CNT12NOM5MH
Les cellules photoélec- triques de la série PD70 ont été développées pour répondre aux applications du marché de la porte et du contrôle d’accès.
Les dimensions étroites du boîtier permettent de l’inté- grer au profil aluminium du
dormant de la porte (portes coulissantes).
L’entrée test de l’émetteur permet de couper l’émission lors des essais de contrôle du bon fonctionnement. Disponible en version 10-30
VCC.
Type
Style de boîtier Dimensions du boîtier Matériau du boîtier Code détecteur Principe de détection Distance de détection Type de sortie Configuration de sortie Type de raccordement Entrée Désactivation
Tableau de sélection
Entrée Distance Con- Référence à Référence à Référence à Référence à Référence à test de nec- commander commander commander commander commander
détection teur Récepteur Récepteur Récepteur Récepteur Emetteur
Sn NPN, NO NPN, NO NPN, NO NPN, NO
Actif bas 12 m NON PD70CNT12NO PD70CNT12NC PD70CNT12PO PD70CNT12PC PD70CNT12ML Actif bas 12 m OUI PD70CNT12NOM5 PD70CNT12NCM5 PD70CNT12POM5 PD70CNT12PCM5 PD70CNT12M5ML Actif haut 12 m NON PD70CNT12MH Actif haut 12 m OUI PD70CNT12M5MH
Nota: Veuillez commander l’émetteur et le récepteur séparément
Caractéristiques de l’émetteur
Tension nominale
de fonctionnement (Sn) 10 à 30 VCC
Ondulation (Urrp) ≤ 10%
Courant d’alimentation ≤ 20 mA
Protection Inversion de polarité, transitoires
Source lumineuse LED, 850 nm
Type de lumière infrarouge, modulé
Angle optique < ± 5°
Fonction de signalisation
Alimentation Active LED, verte
Entrée test
Test sur niveau haut
Emetteur off 5 à 30 VCC
Emetteur on < 2,5 VCC ou non connecté
Test sur niveau bas
Emetteur off < 2,5 VCC
Emetteur on 5 à 30 VCC ou non connecté
Carlo Gavazzi se réserve le droit de modifier les caractéristiques sans préavis (07.06.2010) 1
| Caractéristique | Valeur |
|---|---|
| Zone de la livraison du système à sens unique (EF004032) | Émetteur |
| Angle d'ouverture (EF002642) | 5 ° |
| Message avant défaillance (EF004129) | Oui |
| Avec fonction temporelle (EF003582) | Non |
| Distance de commutation assignée (EF008289) | 12000 mm |
| Distance de commutation max. (EF007367) | 12000 mm |
| Courant de sortie max. (EF001315) | 0 mA |
| Réflecteur inclus dans la zone de la livraison (EF007448) | Non |
| Sortie analogique 0 V ... 10 V (EF006807) | Non |
| Sortie analogique 0 mA ... 20 mA (EF006808) | Non |
| Sortie analogique 4 mA ... 20 mA (EF006810) | Non |
| Sortie analogique -10 V ... +10 V (EF006809) | Non |
| Avec autre sortie analogique (EF007485) | Non |
| Procédé de réglage (EF003994) | Autre |
| Avec interface de communication analogique (EF007305) | Non |
| Avec interface de communication AS-Interface (EF007306) | Non |
| Avec interface de communication CANOpen (EF007307) | Non |
| Avec interface de communication DeviceNet (EF007308) | Non |
| Avec interface de communication Ethernet (EF007309) | Non |
| Avec interface de communication INTERBUS (EF007310) | Non |
| Avec interface de communication PROFIBUS (EF007311) | Non |
| Avec interface de communication RS-232 (EF007312) | Non |
| Avec interface de communication RS-422 (EF007313) | Non |
| Avec interface de communication RS-485 (EF007314) | Non |
| Avec interface de communication SSD (EF007315) | Non |
| Avec interface de communication SSI (EF007316) | Non |
| Nombre de sorties de semiconducteur avec fonction de signalisation (EF003945) | 0 |
| Nombre de sorties retardées avec fonction de signalisation (EF003946) | 0 |
| Nombre de sorties de semiconducteur protégées (EF003951) | 0 |
| Nombre de sorties retardées protégées (EF003952) | 0 |
| Finition de l'interface pour communication orientée sur la sécurité (EF003956) | Autre |
| Finition du raccordement électrique (EF003961) | Connecteur M8 |
| Finition de la sortie de commutation (EF003962) | Autre |
| Finition de la fonction de commutation (EF003963) | Autre |
| Classe de protection du matériel (EF003982) | Classe de protection 0 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Type de construction du boîtier (EF004008) | Quader |
| Largeur du capteur (EF007094) | 11.6 mm |
| Diamètre du capteur (EF007111) | 0 mm |
| Hauteur du capteur (EF007283) | 11.6 mm |
| Longueur du capteur (EF007334) | 70 mm |
| Fonction de touche (EF007503) | Commutation claire/foncée |
| Matériau de la surface optique (EF004134) | Plastique |
| Matériau du boîtier (EF001596) | Plastique |
| Courant de sortie max. au niveau de la sortie protégée (EF004035) | 0 mA |
| Distance min. du réflecteur (EF004046) | 0 mm |
| Température ambiante (EF002386) | -25 °C |
| Temps de réaction (EF004094) | 5 ms |
| Portée du champ de protection (EF004098) | 0 m |
| Fréquence de commutation (EF003587) | 100 Hz |
| Type de sécurité selon IEC 61496-1 (EF004105) | 2 |
| Tension de commutation de l'OSSD à l'état « High » (EF004102) | 0 V |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 0 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 0 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 10 V |
| Type de tension (EF000187) | CC |
| Avec fonction de surveillance des appareils disposés en aval (EF004052) | Non |
| Classe de protection des lasers (EF004027) | Sans |
| Longueur d'onde du capteur (EF004132) | 850 nm |
| Type de lumière (EF004029) | Lumière infrarouge |
| Spot lumineux (EF004030) | 705600 mm² |
| Numéro AWG (EF007010) | 25 |
| Matériau de la gaine de câble (EF004136) | Autre |
| Avec blocage du redémarrage (EF004054) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Classe de protection (IP) (EF005474) | IP67 |
| Classe de protection (NEMA) (EF011959) | 1 |
