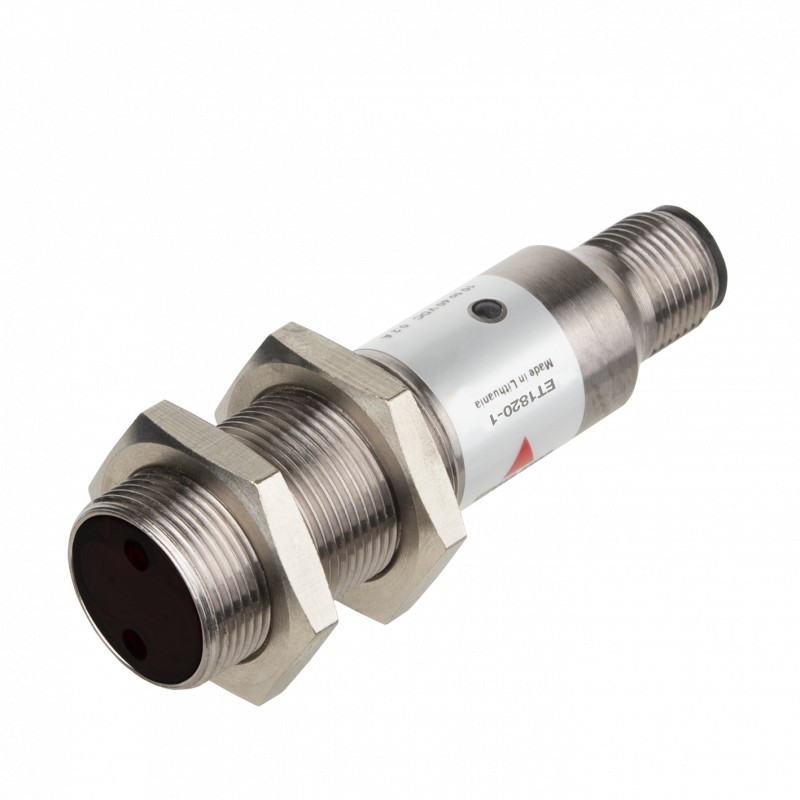

ET1820-1 CARLO GAVAZZI Barrera paramètres sélectionnés BOX M18 SCOPE 6 ... 20 m M12 SYSTEME DE CONNEXION CC ..
ET1820-1
CARLO GAVAZZI
Barrera paramètres sélectionnés BOX M18 SCOPE 6 ... 20 m M12 SYSTEME DE CONNEXION CC MATERIAL Autre métal PORTÉE 20 m x 55,0 mm CAS DE M18 CNLC
Cellule photoélectrique barrière dans boîte métallique M18 CC, fonction émetteur
Émetteur photoélectrique à faisceau traversant, Portée : 0-2000mm, Sensibilité réglable, Lumière infrarouge 880nm, Connexion enfichable, Boîtier M18
Détecteurs > Barrière photoélectrique unidirectionnelle
Sensors > Cellules photoélectriques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par CARLO GAVAZZI
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Photoelectrics
Through-beam
Type ET 1820 DC, Nickel-plated Brass Housing
• Range: 20 m
• Adjustable sensitivity
• Modulated infrared light
• Make and break switching functions, NPN, PNP (200 mA)
• LED-indication for power supply ON (emitter) and target detected (receiver)
• Supply voltage: 10 to 40 VDC
• Heavy duty M18 metal housing, IP 67
• Cable and plug versions
Product Description
Ordering Key
ET 18 20 NPA S-1
The ET1820 is a family of gen- eral purpose through-beam sensors in an industrial stan- dard M18 nickel-plated brass housing for heavy duty appli- cations. They are useful for simple applications where a basic sensor provide adequate
sensing performance. The sen- sors are easy to adjust with a
270° single turn potentiometer. The output is a 4-wire comple- mentary (NO and NC) circuit with NPN (current sinking) or PNP (current sourcing) open collector transistor output.
Type
Housing diameter
Range Output type Housing material Connection type
Type Selection
Housing Rated Connection Ordering no. Ordering no. Ordering no. diameter operating Receiver/NPN Receiver/PNP Emitter
dist. (Sn) Make & break switching Make & break switching
M18 20 m Cable ET 1820 NPAS ET 1820 PPAS ET 1820
M18 20 m Plug ET 1820 NPAS-1 ET 1820 PPAS-1 ET 1820-1
Note: Please order emitter and receiver separately.
Specifications Emitter
Rated operational volt. (UB) 10 to 40 VDC (ripple included)
Ripple (Urpp) ≤ 10% Supply current (Io) ≤ 20 mA Protection Reverse polarity,
short-circuits, transients
Light source GaAIAs LED, 880 nm
Light type Infrared, modulated
Optical angle ± 2°
Indication
Supply ON LED, green
Specifications Receiver
Rated operating dist. (Sn) Up to 10 m
Sensitivity 270° single turn pot. meter
Temperature drift 0.6%/°C
Hysteresis (H) (Differential travel) 3 to 20%
Rated operational volt. (UB) 10 to 40 VDC (ripple included)
Ripple (Urpp) Max. 10%
No-load supply current (Io) Max. 12 mA (typ. 8 mA)
Min. operational current (Ie) 0.5 mA
OFF-state current (Ir) Max. 100 µA (typ. 0)
Output current
Continuous (Ie) Max. 200 mA Short-time (I) 200 mA
Max. load capacity 100 nF
Voltage drop (Ud) Max. 2.5 VDC
Protection Reverse polarity,
short-circuit, transients
Optical angle ± 2°
Ambient light Max. 5,000 lux Operating frequency (f) Typ. 170 Hz Response time
OFF-ON (tON) Typ. 1.6 ms
ON-OFF (tOFF) Typ. 4.2 ms
Specifications are subject to change without notice (14.03.2006) 1
| Caractéristique | Valeur |
|---|---|
| Zone de la livraison du système à sens unique (EF004032) | Émetteur |
| Angle d'ouverture (EF002642) | 0 ° |
| Message avant défaillance (EF004129) | Non |
| Avec fonction temporelle (EF003582) | Non |
| Distance de commutation assignée (EF008289) | 20000 mm |
| Distance de commutation max. (EF007367) | 20000 mm |
| Courant de sortie max. (EF001315) | 0 mA |
| Réflecteur inclus dans la zone de la livraison (EF007448) | Non |
| Sortie analogique 0 V ... 10 V (EF006807) | Non |
| Sortie analogique 0 mA ... 20 mA (EF006808) | Non |
| Sortie analogique 4 mA ... 20 mA (EF006810) | Non |
| Sortie analogique -10 V ... +10 V (EF006809) | Non |
| Avec autre sortie analogique (EF007485) | Non |
| Procédé de réglage (EF003994) | Autre |
| Avec interface de communication analogique (EF007305) | Non |
| Avec interface de communication AS-Interface (EF007306) | Non |
| Avec interface de communication CANOpen (EF007307) | Non |
| Avec interface de communication DeviceNet (EF007308) | Non |
| Avec interface de communication Ethernet (EF007309) | Non |
| Avec interface de communication INTERBUS (EF007310) | Non |
| Avec interface de communication PROFIBUS (EF007311) | Non |
| Avec interface de communication RS-232 (EF007312) | Non |
| Avec interface de communication RS-422 (EF007313) | Non |
| Avec interface de communication RS-485 (EF007314) | Non |
| Avec interface de communication SSD (EF007315) | Non |
| Avec interface de communication SSI (EF007316) | Non |
| Nombre de sorties de semiconducteur avec fonction de signalisation (EF003945) | 0 |
| Nombre de sorties retardées avec fonction de signalisation (EF003946) | 0 |
| Nombre de sorties de semiconducteur protégées (EF003951) | 0 |
| Nombre de sorties retardées protégées (EF003952) | 0 |
| Finition de l'interface pour communication orientée sur la sécurité (EF003956) | Autre |
| Finition du raccordement électrique (EF003961) | Connecteur M12 |
| Finition de la sortie de commutation (EF003962) | Autre |
| Finition de la fonction de commutation (EF003963) | Autre |
| Classe de protection du matériel (EF003982) | Classe de protection 0 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Type de construction du boîtier (EF004008) | Cylindre, filetage |
| Largeur du capteur (EF007094) | 0 mm |
| Diamètre du capteur (EF007111) | 18 mm |
| Hauteur du capteur (EF007283) | 0 mm |
| Longueur du capteur (EF007334) | 0 mm |
| Fonction de touche (EF007503) | Commutation claire/foncée |
| Matériau de la surface optique (EF004134) | Plastique |
| Matériau du boîtier (EF001596) | Métal |
| Courant de sortie max. au niveau de la sortie protégée (EF004035) | 0 mA |
| Distance min. du réflecteur (EF004046) | 0 mm |
| Température ambiante (EF002386) | -20 °C |
| Temps de réaction (EF004094) | 0 ms |
| Portée du champ de protection (EF004098) | 0 m |
| Fréquence de commutation (EF003587) | 0 Hz |
| Type de sécurité selon IEC 61496-1 (EF004105) | 1 |
| Tension de commutation de l'OSSD à l'état « High » (EF004102) | 0 V |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 0 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 0 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 10 V |
| Type de tension (EF000187) | CC |
| Avec fonction de surveillance des appareils disposés en aval (EF004052) | Non |
| Classe de protection des lasers (EF004027) | Sans |
| Longueur d'onde du capteur (EF004132) | 880 nm |
| Type de lumière (EF004029) | Lumière infrarouge |
| Spot lumineux (EF004030) | 490000 mm² |
| Numéro AWG (EF007010) | 23 |
| Matériau de la gaine de câble (EF004136) | Autre |
| Avec blocage du redémarrage (EF004054) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Classe de protection (IP) (EF005474) | IP67 |
| Classe de protection (NEMA) (EF011959) | 1 |
