PH18CNT20NAM1SA CARLO GAVAZZI Paramètres sélectionnés SYSTEME Barrage BOÎTIER M18 Carré PLAGE DE DETECTION 6..
PH18CNT20NAM1SA
CARLO GAVAZZI
Paramètres sélectionnés SYSTEME Barrage BOÎTIER M18 Carré PLAGE DE DETECTION 6 ... 20 m CONNEXION Connecteur M12 CC SORTIE NPN CC MATERIAU Plastique Autres PLAGE DE DETECTION 20 m BOÎTIER M18 (21 x 15 x 35 mm) MATERIAU ABS

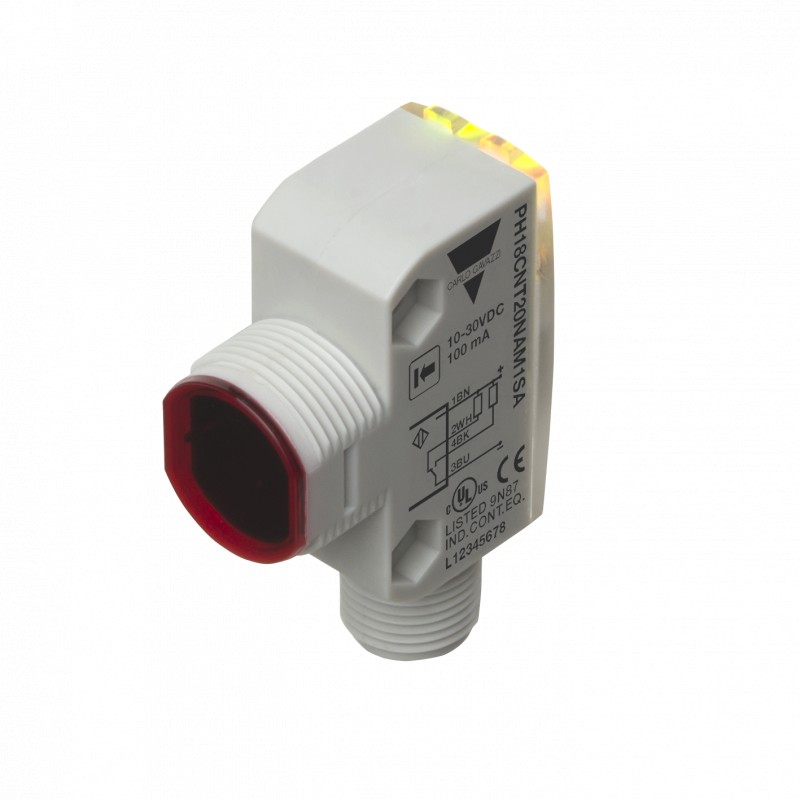

Cellule photoélectrique barrière dans la boîte industrielle en ABS carré, DC
Récepteur photoélectrique à faisceau traversant, Portée 20m, Lumière modulée infrarouge 850nm, Alimentation 10-30VDC, Sortie NPN, NO et NF, Commutation de lumière et d’obscurité, Connecteur M12, IP69K, UL508, ECOLAB
Détecteurs > Barrière photoélectrique unidirectionnelle
Sensors > Cellules photoélectriques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par CARLO GAVAZZI
Les plus vendus
▲En savoir plus
▲Cellules photoélectriques
Barrage
Type PH18CNT..., DC
• Gamme de cellules miniatures
• Distance de détection : 20 m
• Ajustement de la sensibilité par potentiomètre
• Lumière infrarouge, modulée 850 nm
• Tension d'alimentation : 10 à 30 Vcc
• Sortie : 100 mA, NPN ou PNP, N.O et N.F.
• Indice de protection IP67, IP69K
• LED d'indication de sortie Activée, de stabilité et d'alimentation Active
• Protection : inversion de polarité, court-circuit et transitoires
• Versions câble, connecteur et pigtail
• Excellentes performances CEM
Description du produit
Référence commerciale PH18CNT20PAM1SA
Le PH18CNT... fait partie d'une famille de cellules bar- rage économiques destinées à un usage général le pro- duit se présente en boîtier cylindrique et carré ABS au standard industriel 18 mm.
Les cellules sont utiles dans les applications pour les les- quelles la détection doit être extrêmement précise et la taille du boîtier réduite.
Boîtier compact et LED haute puissance avec un excellent rapport performance-dimen- sions.
Le potentiomètre d'ajuste- ment de la sensibilité confère aux cellules une grande sou- plesse d’utilisation.
Le type de sortie est NPN ou PNP et la fonction de com- mutation de la sortie est NO et NF.
Version
Type de boîtier Dimension du boîtier Matériau du boîtier Boîtier axial
Principe de détection Distance de détection Type de sortie Configuration de la sortie Type de connexion Ajustement de sensibilité
Choix de la version
Type de Boîtier Distance de Connexion Code produit Code produit Récepteur Code produit Récepteur détection Émetteur NPN PNP
Sn Commutation travail repos Commutation travail repos
M18 Type carré 20 m Câble PH 18 CNT 20 PH 18 CNT 20 NASA PH 18 CNT 20 PASA M18 Type carré 20 m Connecteur PH 18 CNT 20M1 PH 18 CNT 20 NAM1SA PH 18 CNT 20 PAM1SA M18 Type carré 20 m Pigtail M12 PH 18 CNT 20T1 PH 18 CNT 20 NAT1SA PH 18 CNT 20 PAT1SA
Caractéristiques Récepteur selon EN60947-5-2
Distance nominale de
fonctionnement (Sn) Jusqu'à 20 m
Zone morte 0 mm
Contrôle de sensibilité Ajustable par potentiomètre
Plage de réglage électrique 210˚ Plage de réglage mécanique 240˚ Ajustement de la distance
sur la cible 1 - 20 m
Dérive de température ≤ 0,2%/ºC
Hystérésis (H)
(distance différ) ≤ 20%
Tension nominale de 10 à 30 Vcc fonctionnement (UB ) (ondulation incluse) Ondulation (Urpp ) ≤ 10%
Courant de sortie
En continu (Ie) ≤ 100 mA En courte durée (I) ≤ 100 mA
(capacité de charge 100 nF
maxi.)
Courant d'alimentation à
vide (Io) ≤ 15 mA @ 24 Vcc
Courant minimum de
fonctionnement (Im) 0,5 mA
Courant à l'état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2,0 Vcc @ 100 mA
Protection Court-circuit, inversion de polarité et transitoires
Angle de détection ± 4º
Lumière ambiante Lampe incandescente
30.000 lux
Fréquence de fonctionnement 500 Hz
Temps de réponse
OFF-ON (tON) ≤ 1,0 ms
ON-OFF (tOFF ) ≤ 1,0 ms
Temps de mise sous tension (tv) ≤ 200 ms
Fonction de sortie
Type NPN ou PNP Fonctions de commutation NO et NF
Indication
Sortie ACTIVÉE LED, jaune
Stabilité du signal et
alimentation ACTIVE LED, verte
Les caractéristiques peuvent changer sans préavis (07.02.2013) 1
| Caractéristique | Valeur |
|---|---|
| Zone de la livraison du système à sens unique (EF004032) | Récepteur |
| Angle d'ouverture (EF002642) | 4 ° |
| Message avant défaillance (EF004129) | Non |
| Avec fonction temporelle (EF003582) | Non |
| Distance de commutation assignée (EF008289) | 20000 mm |
| Distance de commutation max. (EF007367) | 20000 mm |
| Courant de sortie max. (EF001315) | 100 mA |
| Réflecteur inclus dans la zone de la livraison (EF007448) | Non |
| Sortie analogique 0 V ... 10 V (EF006807) | Non |
| Sortie analogique 0 mA ... 20 mA (EF006808) | Non |
| Sortie analogique 4 mA ... 20 mA (EF006810) | Non |
| Sortie analogique -10 V ... +10 V (EF006809) | Non |
| Avec autre sortie analogique (EF007485) | Non |
| Procédé de réglage (EF003994) | Ajustage manuel |
| Avec interface de communication analogique (EF007305) | Non |
| Avec interface de communication AS-Interface (EF007306) | Non |
| Avec interface de communication CANOpen (EF007307) | Non |
| Avec interface de communication DeviceNet (EF007308) | Non |
| Avec interface de communication Ethernet (EF007309) | Non |
| Avec interface de communication INTERBUS (EF007310) | Non |
| Avec interface de communication PROFIBUS (EF007311) | Non |
| Avec interface de communication RS-232 (EF007312) | Non |
| Avec interface de communication RS-422 (EF007313) | Non |
| Avec interface de communication RS-485 (EF007314) | Non |
| Avec interface de communication SSD (EF007315) | Non |
| Avec interface de communication SSI (EF007316) | Non |
| Nombre de sorties de semiconducteur avec fonction de signalisation (EF003945) | 2 |
| Nombre de sorties retardées avec fonction de signalisation (EF003946) | 0 |
| Nombre de sorties de semiconducteur protégées (EF003951) | 2 |
| Nombre de sorties retardées protégées (EF003952) | 0 |
| Finition de l'interface pour communication orientée sur la sécurité (EF003956) | Autre |
| Finition du raccordement électrique (EF003961) | Connecteur M12 |
| Finition de la sortie de commutation (EF003962) | NPN |
| Finition de la fonction de commutation (EF003963) | Ambivalent |
| Classe de protection du matériel (EF003982) | Classe de protection 0 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Type de construction du boîtier (EF004008) | Type de construction spécial |
| Largeur du capteur (EF007094) | 15 mm |
| Diamètre du capteur (EF007111) | 18 mm |
| Hauteur du capteur (EF007283) | 31.5 mm |
| Longueur du capteur (EF007334) | 35 mm |
| Fonction de touche (EF007503) | Commutation claire/foncée |
| Matériau de la surface optique (EF004134) | Plastique |
| Matériau du boîtier (EF001596) | Plastique |
| Courant de sortie max. au niveau de la sortie protégée (EF004035) | 100 mA |
| Distance min. du réflecteur (EF004046) | 0 mm |
| Température ambiante (EF002386) | -25 °C |
| Temps de réaction (EF004094) | 1 ms |
| Portée du champ de protection (EF004098) | 0 m |
| Fréquence de commutation (EF003587) | 500 Hz |
| Type de sécurité selon IEC 61496-1 (EF004105) | 1 |
| Tension de commutation de l'OSSD à l'état « High » (EF004102) | 0 V |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 0 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 0 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 10 V |
| Type de tension (EF000187) | CC |
| Avec fonction de surveillance des appareils disposés en aval (EF004052) | Non |
| Classe de protection des lasers (EF004027) | Sans |
| Longueur d'onde du capteur (EF004132) | 850 nm |
| Type de lumière (EF004029) | Lumière infrarouge |
| Spot lumineux (EF004030) | 0 mm² |
| Numéro AWG (EF007010) | 23 |
| Matériau de la gaine de câble (EF004136) | Autre |
| Avec blocage du redémarrage (EF004054) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Classe de protection (IP) (EF005474) | IP67 |
| Classe de protection (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE CARLO GAVAZZI FR.pdf | 19 Mbytes |
|
| PH18CNT20NAM1SA PH18CNT20NAM1SA FR_PH18CNT20.pdf | 796 Kbytes |
|
