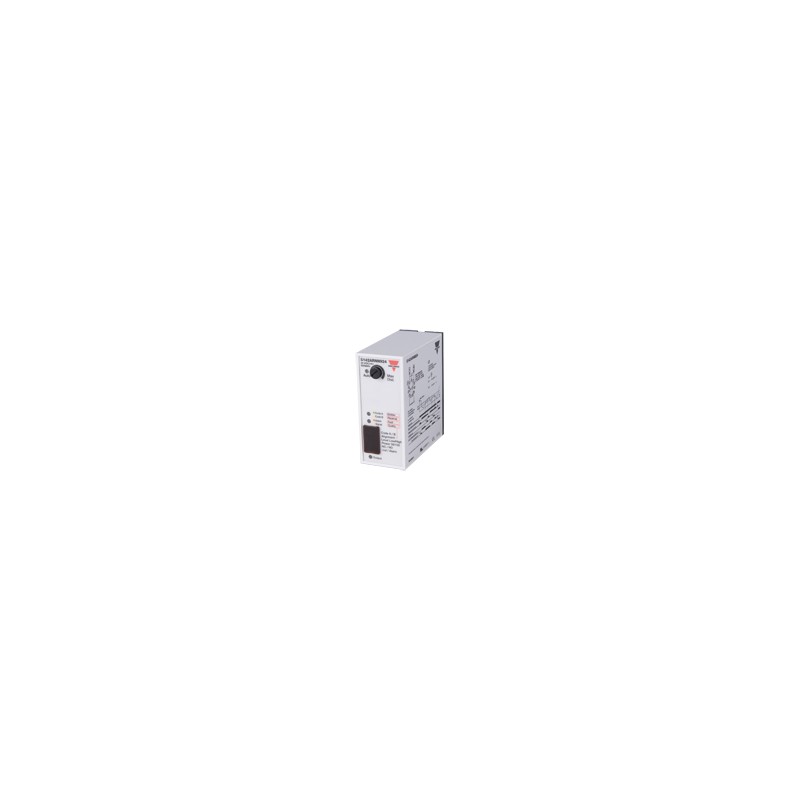

Amplificateur de cellules photélectriques
Type S142A..
• Contrôlé par microprocesseur
• Relais amplificateur pour cellules photo électriques
• Régulation automatique ou manuelle de la puissance de l’émetteur
• Fonctions d’auto diagnostic
• Fonction d’aide à l’alignement
• Option minuterie, S142B..
• Tension nominale de fonctionnement: 24 VCA/CC, 24 VCA,
115 VCA ou 230 VCA
• Relais de sortie 8 A/250 VCA 1 inverseur et transistor 100 mA NPN
• LED de signalisation: gain automatique, sortie, niveau ou défaut émetteur ou récepteur
Description du produit
Référence
S142 A RNN 924
Amplificateur contrôlé par microprocesseur conçu pour un ensemble de cel- lules photoélectriques, type MOFTR. Raccordement aisé par embasecirculaire
11 points. Relais de sortie
8A, 1 inverseur, sortie tran- sistor NPN / PNP ou sortie Alarme. Tests et diagnos- tic du détecteur en cours
de fonctionnement. Fonc- tion d’aide à l’alignement par LED ou sortie alarme (l’une ou l’autre). Indica- tion du niveau d’encrasse- ment. Régulation manuelle ou automatique de la puis- sance de l’émetteur. Dis- ponibilité de deux codes « émetteur » pour une immu- nité élevée interférences.
Type
Fonction spéciale
Type de sortie
(R-Relais, N-NPN, P-PNP, T-Test) Alimentation
Type Selection
Fonction Référence à commander: Référence à commander: Référence à commander: Référence à commander: Alimentation: 24VCA/CC Alimentation: 024 VCA Alimentation: 115 VCA Alimentation: 230 VCA
Sortie NPN et entrée de test S142 A RNT 924 S142 A RNT 024 S142 A RNT 115 S142 A RNT 230
Sortie NPN et sortie alarme S142 A RNN 9241) S142 A RNN 0241) S142 A RNN 1151) S142 A RNN 2301)
Sortie PNP, Alarme PNP et Test S142 A PPT 924 S142 A PPT 115 S142 A PPT 230
1) Amplificateur de remplacement pour S1420156xxx
Caractéristiques
Tension nominale de fonctionnement (UB)
Broches 2 et 10 230 195 à 265 VCA, 45 à 65 Hz
115 98 à 132 VCA, 45 à 65 Hz
024 20,4 à 27,6 VCA, 45 à 65 Hz
924 20,4 à 27,6 VCA/CC Classe 2
Puissance nominale de fonctionnement
Alimentation CA 3,3 VA Alimentation CA/CC 1,6 VA / 1,4 W
Temporisation travail (tV) < 300 mS
Sorties
Caractéristiques des relais
(AgCdO) µ (micro entrefer) Charges résistives CA1 8 A / 250 VCA (2500 VA)
CC1 0,2 A / 250 VCC (50 W)
ou 2 A 25 VCC (50 W) Durée de vie électrique
(typique) CA1 > 100 000 opérations
Sortie transistor
Courant de sortie (Ie) < 100 mA à 10-40 VCC (capacité de charge 100 nF
maxi)
Chute de tension (Ud) < 2,5 VCC à 100 mA
Fonction de sortie Travail ou repos sur DIP switch
Relais 1 inverseur
Transistor NPN / PNP, 100 mA, 10-40 VCC Alarme NPN / PNP, 100 mA, 10-40 VCC Temporisation alarme 10 sec
Désactivation de l’entrée de test NPN PNP
Emetteur activé > 5.0 VCC < VCC - 3 VCC Emetteur désactivé < 3.0 VCC > VCC - 5 VCC Imax à 40 VCC 1 mA
Protection de la sortie
Transistor Inversion de polarité, court circuit, transitoires
Alimentation des détecteurs
Emetteur Broches 5 et 7
Tension d’alimentation
(boucle ouverte) 15 V signal carré
Courant < 450 mA, protection contre les courts circuits
Résistance de sortie 10 Ω
Récepteur Broches 6 et 8
Tension d’alimentation
(boucle ouverte) 5 VCC Courant de court-circuit 10 mA Résistance en entrée 470 Ω
Spécifications susceptibles d’être changés sans préavis (27.06.2014) 1
