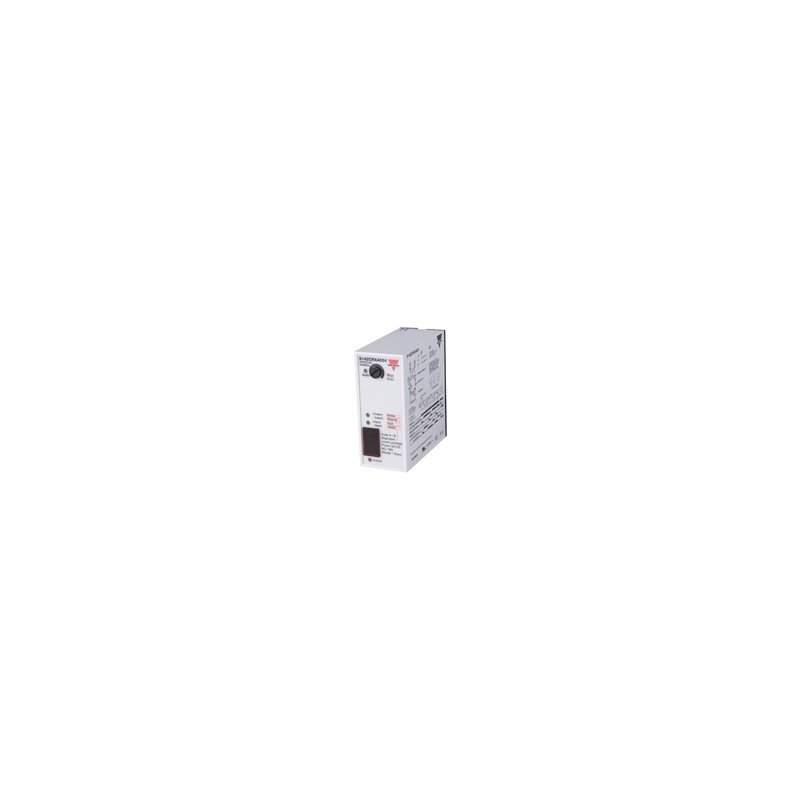

S142CRXM042 CARLO GAVAZZI Paramètres sélectionnés SYSTEME Amplificateur pour cellule BOÎTIER rectangulaire P..

Amplificateur
pour cellules photoélectriques
Type S142C..
• Contrôlé par microprocesseur
• Relais amplificateur pour cellules photo électriques
• Régulation automatique ou manuelle de la puissance de l’émetteur
• Système multiplex, cycle maître/esclave 20 ms
• Fonctions d’auto diagnostic
• Fonction d’aide à l’alignement
• Tension nominale de fonctionnement: 24 VCA/CC, 115
VCA ou 230 VCA
• Relais de sortie 8 A/250 VCA, 1 inverseur
• LED de signalisation: gain automatique, sortie, niveau ou défaut émetteur ou récepteur
Description du produit
Référence
S142 C RXM 924
Amplificateur contrôlé par microprocesseur conçu pour un ensemble de cellules photoélectriques, type MOF- TR. Raccordement aisé par embase circulaire 11 points. Relais de sortie 8A 1 inver- seur. Tests et diagnostic du détecteur en cours de fonc- tionnement. Fonction d’aide à l’alignement par LED. Indi-
cation du niveau d’encrasse- ment. Régulation manuelle ou automatique de la puis- sance de l’émetteur. Sys- tème maître/esclave entiè- rement multiplexé, à haute immunité interférences. Dis- ponibilité de deux codes « émetteur » pour une immuni- té élevée entre deux réseaux maître/esclave séparés.
Type
Fonction spéciale
Type de sortie
R-Relais
X-néant
M-Réglage manuel
Réglage manuel et automatique
Alimentation
Choix de la version
Fonction Référence à commander Référence à commander Référence à commander
Alimentation: 24 VCA/CC Alimentation: 115 VCA Alimentation: 230 VCA
Réglage manuel ou automatique1) S142 C RXA 924 S142 C RXA 115 S142 C RXA 230
Réglage manuel 2) S142 C RXM 924 S142 C RXM 115 S142 C RXM 230
1) Pour utiliser cette version d’amplificateur dans un système ancien, remplacer impérativement tous les amplificateurs de ce système
2) Le remplacement direct de l’amplificateur par une version S1423156xxx est possible à titre de rechange uniquement. Non autorisé pour les nouvelles conditions.
Caractéristiques
Tension nominale de fonctionnement (UB)
Broches 2 et 10 230 195 à 265 VCA, 45 à 65 Hz
115 98 à 132 VCA, 45 à 65 Hz
924 20,4 à 27,6 VCA/CC Classe 2
Puissance nominale de fonctionnement
Alimentation CA 3,3 VA Alimentation CA/CC 1,6 VA / 1,4 W
Temporisation travail (tV) < 300 mS
Sorties
Caractéristiques des
relais (AgCdO) µ (micro entrefer) Charges résistives CA1 8 A / 250 VCA (2500 VA)
CC1 0,2 A / 250 VCC (50 W)
ou
2 A 25 VCC (50 W)
Courant < 450 mA, protection contre les courts circuits
Résistance de sortie 10 Ω
Récepteur Broches 6 et 8
Tension d’alimentation
(boucle ouverte) 5 VCC Courant de court-circuit 10 mA Résistance en entrée 470 Ω
Puissance de l’émetteur
Puissance Réglage par DIP switch num.
4, gamme 50% ou 100%
Réglage de sensibilité
Manuel Potentiomètre 240º Automatique / Auto=LED
allumée Réglages par potentiomètre en butée dans le sens anti horaire
Durée de vie électrique
(typique) CA1 > 100,000 opérations Fonction de sortie Travail ou repos sur DIP switch Relais 1 inverseur
Alimentation des détecteurs
Emetteur Broches 5 et 7
Tension d’alimentation
(boucle ouverte) 15 V signal carré
Gamme maximale La gamme maximale est indiquée au paragraphe
«Réglages à 100%»
Tension nom. d’isolement (UI) 250 VCA
Tension diélectrique >2,0 KVCA (eff.) (contacts /
électronique)
Spécifications susceptibles d’être changés sans préavis (02.10.2013) 1
