Capteurs Magnétiques de Sécurité
Aimants Magnétiques
Types CLS
• Aimant magnétique codé à flux multiples

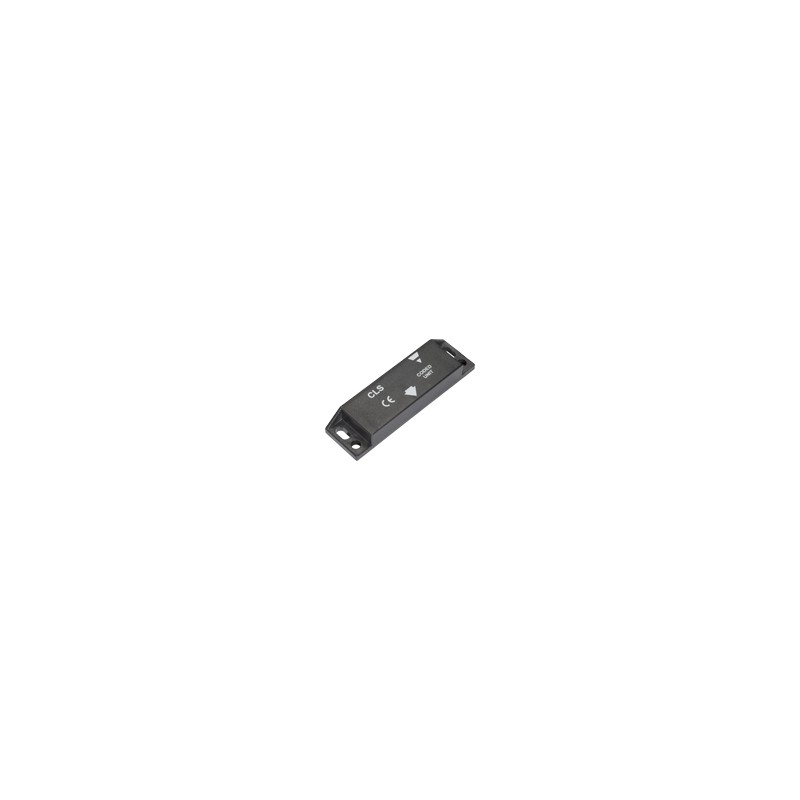

• Forme rectangulaire plastique (CLS, CLSD88PM0)
• Forme cylindrique plastique (CLSA2, CLSA3, CLSA25PC0)
• Forme cylindrique métallique (CLSA2M)
Description du Produit
Référence
CLS A2 M
Notre gamme d'aimant magnétique codé comprend des aimants à flux multiples en boîtier rectangulaire et cylindrique. Ils sont utilisés
avec les capteurs de sécuri- té magnétique série SMS. Un boîtier métallique est également disponible réfé- rence CLSA2M.
Aimant magnétique de sécurité
Boîtier
Matériau du boîtier
Tableau de Sélection
Forme de l'aimant Dimensions Matériau du boîtier Référence du produit (CE) Référence du produit (CE, UL)
Rectangulaire 88 x 25 x 13 mm Plastique CLS CLS D88 P M0
Cylindrique Ø 25.1 x 9.3 mm Plastique CLS A2 CLS A25 P C0
Cylindrique Ø 25.1 x 9.3 mm Acier inoxydable CLS A2 M -
Cylindrique Ø 30.0 x 16.0 mm Plastique CLS A3 -
Caractéristiques Générales
Boîtier
Dimensions
CLS, CLSD88PM0 88 x 25 x 13 mm CLSA2, CLSA2M, CLSA25PC0 Ø 25.1 x 9.3 mm CLSA3 Ø 30.0 x 16.0 mm
Matériau
CLS, CLSAxxPxx Plastique
CLSA2M Acier inoxydable
Poids
CLS, CLSD88PM0 Environ 35 g CLSA2, CLSA25PC0 Environ 13 g CLSA2M Environ 25 g CLSA3 Environ 18 g
Dimensions
Environnement
Indice de protection IP 67
Température de fonct. -25 à +70 °C Température de stockage -25 à +70 °C
Homologations
CLSD88PM0, CLSA25PC0 cULus listed (UL508)
Marquage CE Oui
Sez. x-x
7.6
Sez. x-x
7.6
11.5 65
9
2 78
88
9.3
6 5
25 0.8
4
7
4.8
Ø 25.1
16
0.8
4.8
Ø 30
13
X X X X
CLS, CLSD88PM0 CLSA2,
CLSA2M, CLSA25PC0
CLSA3
Caractéristiques susceptibles d'être modifiées sans préavis (12.06.13) 1
