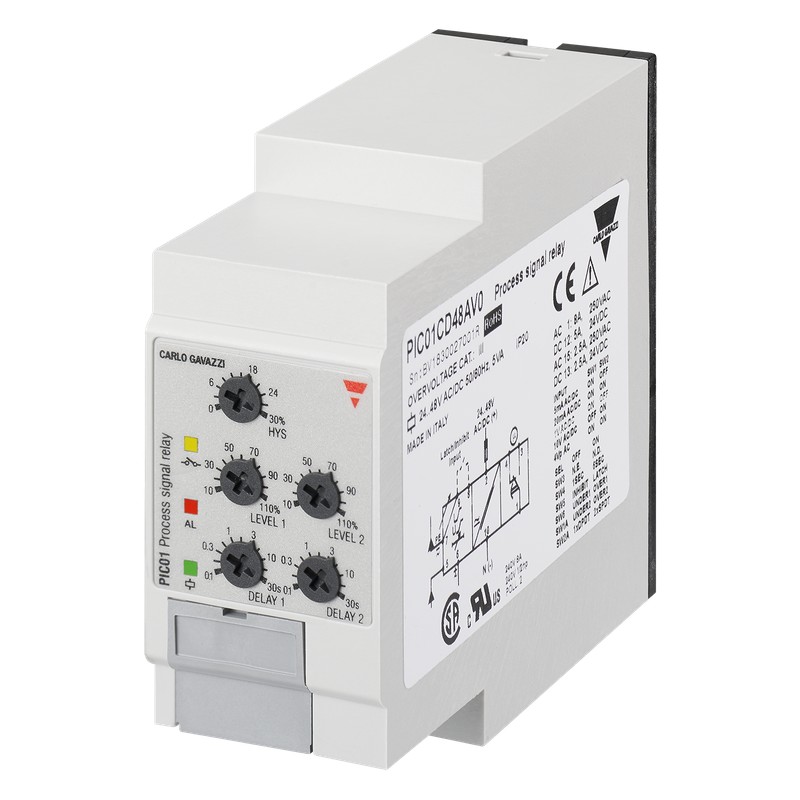

PIC01CB23AV0 CARLO GAVAZZI Paramètres sélectionnés SIGNAL DE SORTIE 1 relais POINTS DE CONSIGNE 2, adjustabl..

Relais de contrôle, 1-Phase Maxi et Mini Courant
Valeur efficace vraie TRMS CA/CC Types DIC01, PIC01
DIC01 PIC01
• Relais de contrôle TRMS CA/CC Max + Min, Max + Max, Min + Min courant et tension
• Relais de contrôle de signaux de proces CC
positif/négatif (DIC01)
• Sélection de gamme de mesure par commutateurs DIP
• Courant et tension réglables sur échelle relative
• Hystérésis réglable sur échelle relative
• Fonctions de temporisation réglables séparément
(0,1 à 30 sec)
• Verrouillage programmable ou inhibition au seuil programmé
• Sortie: 1 ou 2 x 8 A relais simple contact sécurité positive ou non sélectionnable
• Pour montage sur rail DIN conformément au DIN/EN 50 022 (DIC01) ou module embrochable (PIC01)
• 45 mm boîtier Euronorm (DIC01) ou 36 mm module embrochable (PIC01)
• Indication LED pour relais, alarme et alimentation ON
• Alimentation galvanique séparée
Description du produit Codification
DIC 01 D B23 AV0
DIC01 et PIC01 sont des relais de contrôle valeur effi- cace vraie TRMS CA/CC max+min, max+max ou min+min courant et tension (sélectionnable par commu- tateur DIP). DIC01 peut éga- lement réaliser des mesures CC positif /négatif en courci- cuitant les bornes Z3 et Y1
Les systèmes peuvent être connectés aux transforma- teurs de courant MI ou MP et A82 ou E83.
Les deux relais ont deux seuils programmés indivi- duellement avec leur propre
temporisation. Uniquement pour DIC01, chaque seuil programmé peut fonctionner avec un seul relais simple contact.
Grâce à la fonction de ver- rouillage incorporée, la posi- tion ON du relais de sortie peut être maintenue. La fonction inhibition peut être utilisée afin d’éviter un fonc- tionnement de relais quand cela n’est pas demandé (maintenance, interuptions). Les LEDs indiquent l’état de l’alarme et du relais de sor- tie.
Boîtier Fonction Type
Numéro d'article Sortie Alimentation Echelle
Tableau de sélection
Montage Sortie Alimentation : 24 à 48 VAC/CC Alimentation : 115/230 VCA
Rail DIN 2xSPDT DIC 01 D D48 AV0 DIC 01 D B23 AV0
Embrochable SPDT PIC 01 C D48 AV0 PIC 01 C B23 AV0
Caractéristiques d'entrées
Entrée
Seuil de courant DIC01: Bornes Y1, Y2
PIC01: Bornes 6, 7
Seuil de tension DIC01: Bornes Y1, Y3
PIC01: Bornes 5, 7
Seuil CC (uniquement DIC01) Connectent les bornes Z3, Y1
Gammes de courant
Direct Résist. int. Courant max.
Sélectionnable par commutateurs DIP
0,5 à 5 mA CA/CC 50 Ω 35 mA
2 à 20 mA CA/CC 50 Ω 55 mA
Gammes de tension
Direct Résist. int. Tension max.
Sélectionnable par commutateurs DIP
0,1 à 1 V CA/CC > 10 kΩ 7 V
1 à 10 V CA/CC > 10 kΩ 20 V
0,4 à 4 Vp CA > 10 kv 100 V
-1 à 1 VCC (DIC01 > 10 kΩ 7 V
-10 à 10 VCC uniquement) > 10 kΩ 20 V Tension max. pour 1 sec: 100 V
Note 1:
La tension d’entrée ne peut
-5 à 5 mA CC }
(DIC01 50 Ω 35 mA
pas excéder 300 VCA/CC en
-20 à 20 mA CC uniquement) 50 Ω 55 mA
Courant max. pour 1 sec: 100 mA
référence avec la terre
(uniquement PIC01)
Spécifications susceptibles d'être changées sans préavis (26.05.10) 1
