Relais de surveillance - 1-Phase CA/CC
Mesure efficace vraie maxi ou mini de courant

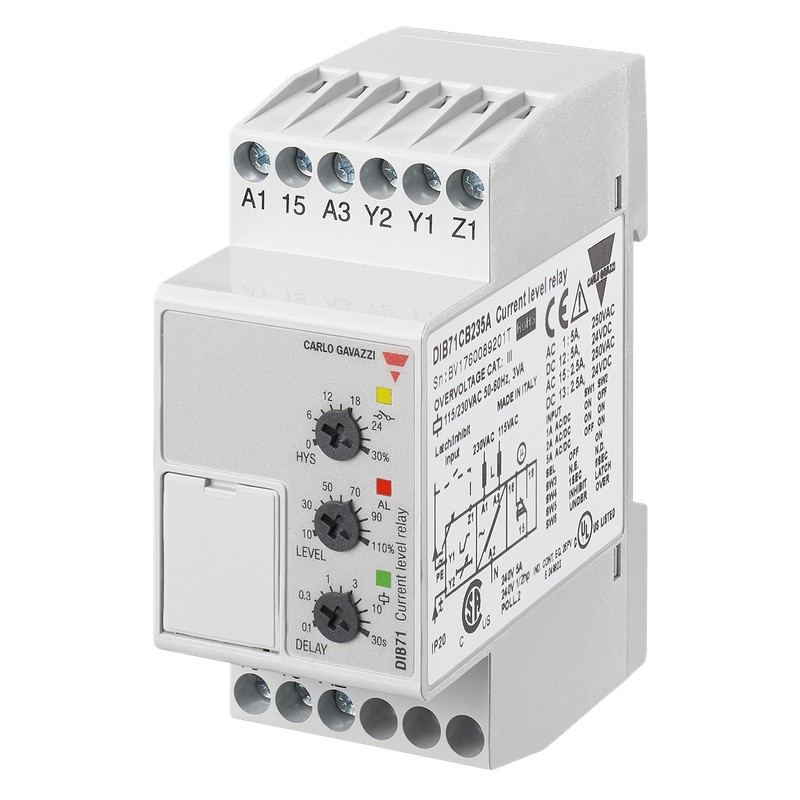

Type DIB71
• Relais de surveillance et de mesure efficace
vraie de dépassement du courant en plus ou en moins
• Mesure du courant via un shunt interne
• DIP switch de sélection de la gamme de mesure
• Gammes de mesure de 0,1 mA à 5 A CA/CC
• Réglage du courant en échelle relative
• Réglage de l’hystérésis en échelle relative
• Réglage de temporisation (0,1 à 30 s)
• Programmation de la fonction mémoire ou inhibition au seuil programmé
• Relais de sortie 5 A, 1 inverseur avec choix de la sortie normalement activée ou normalement désactivée
• Montage sur rail DIN selon DIN/EN 50 022
• Boîtier pour montage sur rail DIN 35,5 mm
• LED de signalisation de relais actif, d’alimentation active et de sortie activée
• Isolation galvanique de l’alimentation
Description du produit Codification
DIB 71 C B23 5A
Le DIB71 est un relais de sur- veillance précis pour la mesu- re efficace vraie du dépasse- ment en plus ou en moins de courant CA/CC (sélection par DIP switch). Mesure directe ou par transformateur de courant. Possibilité de maintenir le relais en position active grâce à la fonction intégrée de ver- rouillage. La fonction interdic-
tion permet d’empêcher le fonctionnement du relais le cas échéant (maintenance, transition). Les LED signalent l’état de l’alarme et du relais de sortie. Un shunt intégré permet de surveiller des charges de jusqu’à 5 A CA/CC. Boîtier de largeur 35,5 mm pour montage en tableau (face avant et arrière).
Boîtier Fonction Type
Référence produit Sortie Alimentation
Gamme de mesure
Tableau de sélection
Montage Sortie Gamme de mesure Aliment.: 24/48 VCA Aliment.: 115/230 VCA
Rail DIN 1 inverseur 0,1 à 5 mA CA/CC DIB 71 C B48 5mA DIB 71 C B23 5mA Rail DIN 1 inverseur 1 à 50 mA CA/CC DIB 71 C B48 50mA DIB 71 C B23 50mA Rail DIN 1 inverseur 10 à 500 mA CA/CC DIB 71 C B48 500mA DIB 71 C B23 500mA Rail DIN 1 inverseur 0,1 à 5 A CA/CC DIB 71 C B48 5A DIB 71 C B23 5A
Caractéristiques d’entrée
Entrée (niveau du courant) Bornes Y1, Y2
Gammes de mesure
Direct Résist. int. Courant max
Sélectionnable par commutateurs DIP
..5MA: 0,1 à 1 mA CA/CC 100 Ω 40 mA
0,2 à 2 mA CA/CC 100 Ω 40 mA
0,5 à 5 mA CA/CC 100 Ω 40 mA Courant maxi pendant 1 s 100 mA
..50MA: 1 à 10 mA CA/CC 10 Ω 120 mA
2 à 20 mA CA/CC 10 Ω 120 mA
5 à 50 mA CA/CC 10 Ω 120 mA Courant maxi pendant 1 s 300 mA
..500MA:10 à 100 mA CA/CC 1 Ω 700 mA
20 à 200 mA CA/CC 1 Ω 700 mA
50 à 500 mA CA/CC 1 Ω 700 mA Courant maxi pendant 1 s 1,4 A
..5A: 0,1 à 1 A CA/CC 0,03 Ω 6 A
0,2 à 2 A CA/CC 0,03 Ω 6 A
0,5 à 5 A CA/CC 0,03 Ω 6 A Courant maxi pendant 1 s 15 A
TC standard (exemples) ACArms Cour. maxi TADK2 50 A/5 A 5 à 50 A 60 A CTD1 150 A/5 A 15 à 150 A 180 A CTD4 400 A/5 A 40 à 400 A 480 A TAD12 1000 A/5 A 100 à 1000 A 1200 A TACO200 6000 A/5 A 600 à 6000 A 7200 A
Contacts d’entrée Bornes Z1, Y1
Désactivé > 10 kΩ Activé < 500 Ω Désactivation du verrou > 500 ms
