SPPC24751 CARLO GAVAZZI Paramètres sélectionnés MODELE Alimentations à découpage CA/CC TENSION D'ENTREE VCA ..

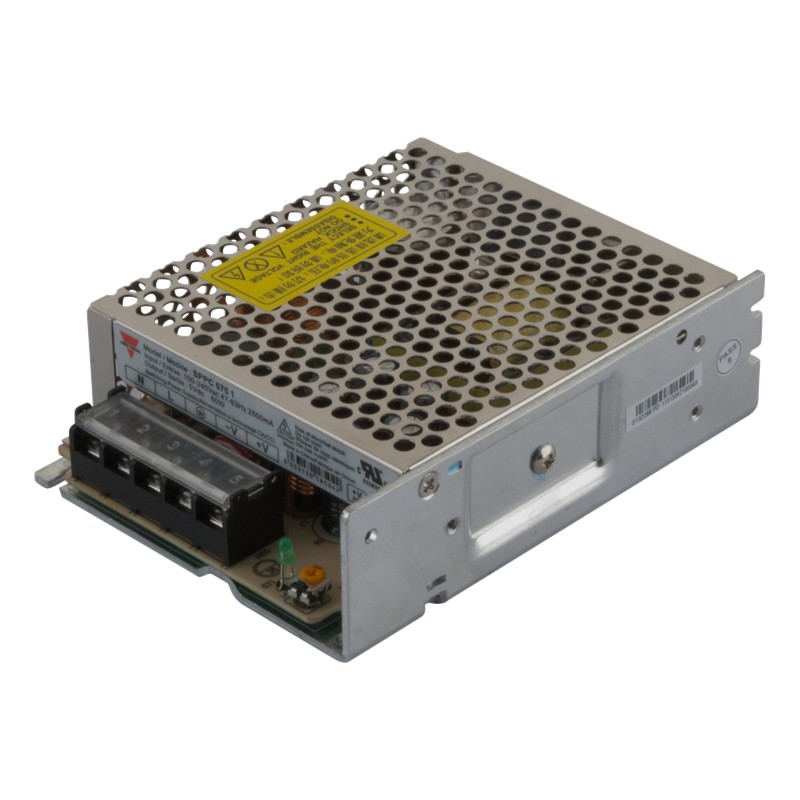

Alimentation à Découpage Type de clos SPPC 75W Série Sortie Unique
• Gamme d'entree CA universelle.
• Taille miniature offrant une longue duree de vie,
puissance elevee, efficacite et fiabilite.
• Altitude de fonctionnement jusqu'a 5000 m.
• Facilite de montage.
• Tenue aux surtensions sur l'entree jusqu'a 300VA
pendant 5 sec.
• Protections de sortie: PLO I OVP I SCP
• Temperature de fonctionnement (-25 0 C - 70 0 C),
100% a 50 0 C, 70% a 70 0 C.
• Soudure du circuit avec revetement enrobant.
Description du produit Code de Commande
SP PC XX 75 1
Alimentation a decoupage CAl CC et CClCC de type chassis ouvert pour les applications de fortes puissances . La nouvelle famille SPPC fournit des solutions de puissance flexibles pour les integrateurs, le contrôle industriel et les applications d’automatisation,
qui dans le cas de la SPPC
75W offre une plage de sortie de 5V a 48V. Toute la gamme repond a une certification complete et offre un large eventail d’entree universelle ainsi que des connexions par borniers a vis.
Modele d'Alimentation Electrique Installe dans panneau electrique Tension de Sortie
Puissance de Sortie
Type d'entree (monophase)
Homologations
E258396
Performances de Sortie
MODÈLE N0 TENSION D'EN- TREE
TENSION DE SORTIE
TENSION ADJ
NOMINAL COURANT
TENSION REGLAGE DE SORTIE
Modeles a Sortie Unique
SPPC 575 1 90VAC-264VAC 5V -5%-+10% 12 A ±3.0% SPPC 1275 1 90VAC-264VAC 12V -5%-+10% 6 A ±3.0% SPPC 2475 1 90VAC-264VAC 24V -5%-+10% 3.2 A ±3.0%
SPPC 4875 1 90VAC-264VAC 48V -5%-+10% 1.62A ±3.0%
Données de Sortie
Plage de courant
SPPC 575 1 0-12A
SPPC 1275 1 0-6A
SPPC 2475 1 0-3.2A
SPPC 4875 1 0-1.62A
Bruit et Ondulation (-25°-70°C)
*Note
SPPC 575 1 <80mV
SPPC 1275 1 <120mV
SPPC 2475 1 SPPC 4875 1 <200mV
* Note: Mesure a 20MHz de bande passante en utilisant une "paire-fil des 12 tordu termine par un condensateur parallele 0.1uF & 10uF.
Regulation en Ligne ± 0.5%
Regulation en Charge ± 2.0%
Temps de montee (pleine charge resistive) <2.0S (Entree 115VAC pleine charge)
<1.5S (Entree 230VAC pleine charge)
Precision de la tension
de sortie ±3.0%
Coefficient de Temperature ±0.03%l°C
Temps de maintien >20mS (Entree 115VAC pleine charge)
>50mS (Entree 230VAC pleine charge) Suroscillation et sous-oscillation < 5.0%
1 Les specifications sont sujettes a modification sans preavis. Les photos sont juste un exemple. Pour les fonctions speciales et l ou personnalisation, s’il vous plaît demander a notre reseau de vente. 16l07l2014
