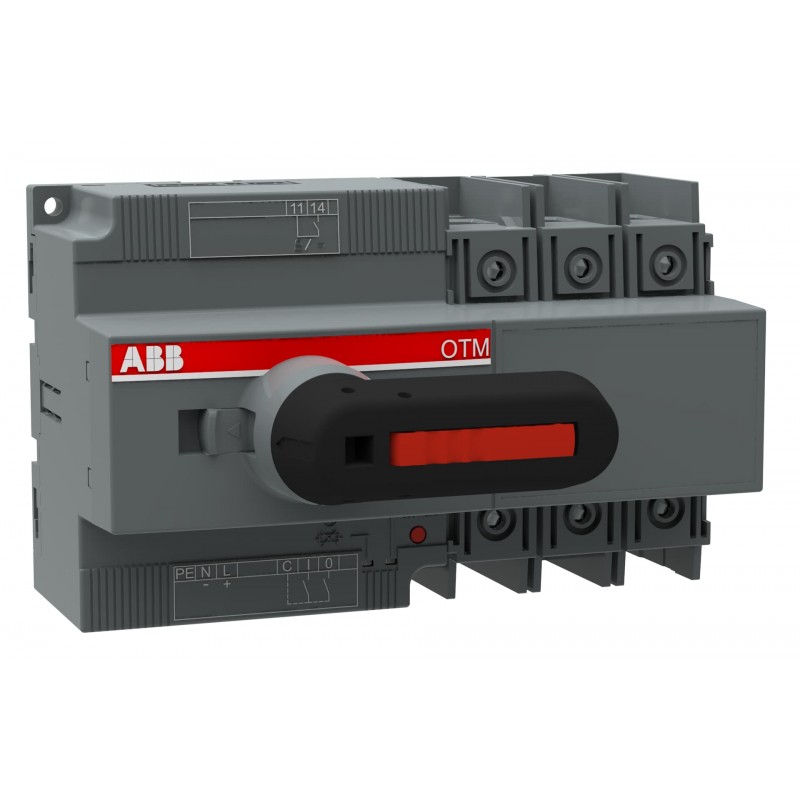

1SCA122971R1001 ABB OTM63F3M230V Motorisée d'interrupteur-sectionneur
1SCA122971R1001
ABB
OTM63F3M230V Motorisée d'interrupteur-sectionneur
Moteur OTM63F3M230V de sectionneur int.
OTM63F3M230V MOTORIZED SWITCH
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Valeur Circulaire | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Instructions relatives à la fin de vie | 1SCC301144M0201 |
| Environmental Product Declaration - EPD | 1SCC303134D0201 |
| REACH Declaration | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Eco Transparence | |
| Environmental Product Declaration - EPD | 1SCC303134D0201 |
| Commande | |
| Quantité minimum | 1 pièce |
| Code douanier | 85365080 |
| Pays d'origine | Finland (FI) |
| Downloads Préférés | |
| Fiche produit, informations techniques | 1SCC301020C0201 |
| Instructions et manuels | 1SCC303010M0202 |
| Environmental Product Declaration - EPD | 1SCC303134D0201 |
| Instructions relatives à la fin de vie | 1SCC301144M0201 |
| Dimensions | |
| Produit Largeur Net | 160 mm |
| Produit Hauteur Net | 100 mm |
| Produit Longueur Net | 116 mm |
| Poids net | 0.9 kg |
| Technique | |
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 11 kW |
| (400 ... 415 V) 22 kW | |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Courant thermique conventionnel à l’air libre (Ith) | Θ = 40 °C 63 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 63 A |
| Tension assignée de tenue aux chocs (Uimp) | 8 kV |
| Tension assignée d’isolement (Ui) | acc. to IEC/EN 60664-1 750 V |
| Tension | Circuit principal 750 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V) 1.4 kA |
| Courant assigné de courte durée admissible (Icw) | for 1 s 1 kA |
| Rated Conditional Short-Circuit Current (Inc) | (125 A fuse, 415 V) 50 kA |
| (125 A fuse, 690 V) 18 kA | |
| (63 A fuse, 690 V) 50 kA | |
| Motor Operational Voltage | 110 ... 240 V AC/DC |
| Power Loss | at Rated Operating Conditions per Pole 2.8 W |
| Degré de pollution | 3 |
| Handle Color | Black |
| Handle Type | Direct mounted handle |
| Switches Operating Mechanism | Mechanism at the End of the Switch |
| Distance Between Phases | Standard |
| Position of Line Terminals | Top In - Bottom Out |
| Mode de fonctionnement | Front operated |
| Normes et standards | IEC 60947-3 |
| Fonctions spéciales | No |
| Type de montage | Base mounting |
| Nombre de pôles | 3 |
| Section de câble | Cu 1.5 ... 35 mm² |
| Indice de protection | Front IP20 |
| Type de borne | Screw Terminals |
| Couple de serrage | acc. IEC 60947-1 2 N·m |
| Durabilite mecanique | 20000 |
| Lock Type | Yes |
| Technique UL/CSA | |
| Couple de serrage | acc. IEC 60947-1 2 N·m |
| Environnement | |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificats et Déclarations (Numéro de document) | |
| Certificat ATEX | No certification needed |
| Déclaration de Conformité - CE | 1SCC301200D0201 |
| REACH Declaration | 1SCC011021D0201 |
| Certificat UL | No certification needed |
| VDE Certificate | No certification needed |
| Emballage | |
| Emballage Niveau 1 Unités | box 1 pièce |
| Emballage Niveau 1 Largeur | 115 mm |
| Emballage Niveau 1 Longueur | 215 mm |
| Emballage Niveau 1 Hauteur | 115 mm |
| Emballage Niveau 1 Poids | 1.1 kg |
| Emballage Niveau 1 EAN | 6417019538563 |
| Classifications | |
| Code de classification d'objet | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
