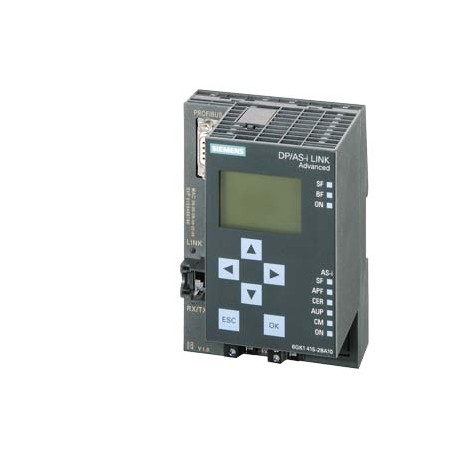

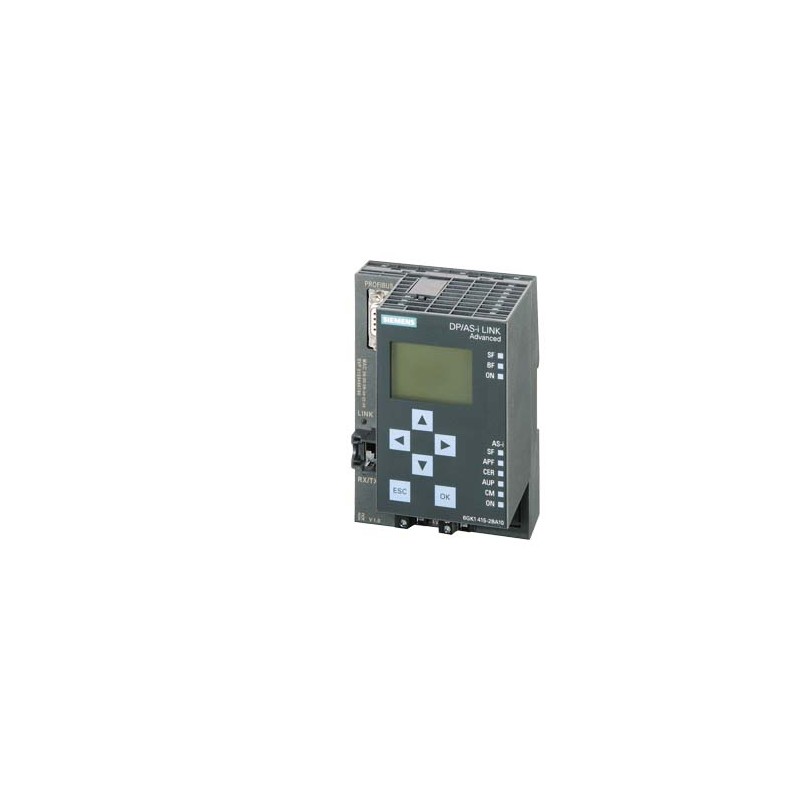

6GK1415-2BA10 SIEMENS SIMATIC NET, DP/AS-Interface Link advanced, transición de red PROFIBUS-DP/AS-Interface.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

6GK1415-2BA10 SIEMENS SIMATIC NET, DP/AS-Interface Link advanced, transición de red PROFIBUS-DP/AS-Interface..

6GK1415-2BA10

SIEMENS

SIMATIC NET, DP/AS-Interface Link advanced, transición de red PROFIBUS-DP/AS-Interface con perfil maestro M3, M4 conforme a la especificación AS-i V3.0 para integración en PROFIBUS DP, maestro simple con display, Grado de protección IP20

SIMATIC NET, DP/AS-interfase LINK ADVANCED; Pasarela PROFIBUS DP/AS-interfase con perfil master M3, M4 según especificación AS-i ampliada V3.0 para la integración en PROFIBUS DP; maestro individual con Display; clase de protección IP20

Más detalles


Controladores industriales (PLC) > Módulo de comunicación de PLC

CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC001423 - Módulo de comunicación de PLC

Valor Unidad
Categoría según EN 954-1 (EF006782) -
Número de interfaces HW Ethernet industrial (EF003020) 1
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 1
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW Otras (EF003027) 1
Con interfaz óptica (EF003028) false
Soporta el protocolo TCP/IP (EF003050) true
Soporta el protocolo PROFIBUS (EF003052) true
Soporta el protocolo CAN (EF003053) false
Soporta el protocolo INTERBUS (EF003054) false
Soporta el protocolo ASI (EF003051) true
Soporta el protocolo EIB (EF003055) false
Soporta el protocolo Modbus (EF003057) false
Soporta el protocolo de autopista de datos (EF003058) false
Soporta el protocolo DeviceNet (EF003059) false
Soporta el protocolo SUCONET (EF003060) false
Soporta el protocolo LON (EF003017) false
Soporta el protocolo PROFINET IO (EF007525) false
Soporta el protocolo PROFINET CBA (EF007524) false
Soporta el protocolo SERCOS (EF006657) false
Soporta el protocolo Foundation Fieldbus (EF007522) false
Soporta el protocolo Ethernet/IP (EF007521) false
Soporta el protocolo AS-Interface Safety at Work (EF007519) false
Soporta el protocolo DeviceNet Safety (EF007520) false
Soporta el protocolo de seguridad INTERBUS (EF006662) false
Soporta el protocolo PROFIsafe (EF007526) false
Soporta el protocolo SafetyBUS p (EF007527) false
Soporta el protocolo para otros sistemas bus (EF003062) false
Estándar inalámbrico Bluetooth (EF007178) false
Estándar inalámbrico WLAN 802.11 (EF007179) false
Estándar de radio GPRS (EF008523) false
Estándar de radio GSM (EF008524) false
Estándar de radio UMTS (EF008525) false
Maestro de enlace E/S (EF007298) false
Redundancia (EF003156) true
Tipo de transmisión de datos (EF008225) Otros
Velocidad de transferencia (EF003271) 167.0kBit/s
Con aislamiento galvánico (EF003272) true
SIL según IEC 61508 (EF009889) Ninguno
Adecuado para funciones de seguridad (EF001597) false
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Equipos asociados (Ex ia) (EF004141) false
Equipos asociados (Ex ib) (EF004142) false
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Anchura (EF000008) 90.0mm
Altura (EF000040) 132.0mm
Profundidad (EF000049) 88.5mm


SIMATIC NET, DP/AS-Interface Link advanced, transición de red PROFIBUS-DP/AS-Interface con perfil maestro M3, M4 conforme a la especificación AS-i V3.0 para integración en PROFIBUS DP, maestro simple con display, Grado de protección IP20
Datos técnicos generales
Designación del productoPROFIBUS DP/AS-Interface Link
Denominación del tipo de productoDP/AS-i LINK Advanced (maestro simple)
Grado de protección IPIP20
Tipo de conexión eléctrica de AS-InterfaceBornes de tornillo
Tipo de alimentaciónvía de AS-i o 24 V DC
Condición operativa alimentación separada con 24 VNo
Tensión de alimentación de la fuente de alimentación externa opcional con DCV24
corriente consumida
● de cables perfilados del AS-Interface
— con 30 V máx.mA250
— con 24 V con AS-i Power24V máx.mA250
Pérdidas [W]W7,5
Tensión de aislamiento valor asignadoV500
Función del producto apto para AS-i Power24VSí
● Observacióna partir de la versión 4 / Firmware V2.2
Propiedad del producto apto para redundanciaSí
● Observaciónasociado a un Y-Link
Función del producto
● gestión basada en webSí
● Diagnóstico por e-mailSí
● Aislamiento galvánicoSí
Tipo de display
● como visualización de estado LEDsSF, BF, ON, APF, CER, AUP, CM
● como visualización de estado en pantallaLCD, gráfico, retroiluminado, 128 x 64 píxeles
Tipo de configuración de AS-InterfaceDisplay de mando, servidor Web integrado, SPET7, GSD, interfaz de comando
Comunicación/ Protocolol
Versión de la especificación de AS-InterfaceV 3.0
Perfil de maestro AS-Interface soportadoM4 (conforme a la especificación de AS-Interface V 3.0)
Forma de transmisión de datosPROFIBUS
Número de interfaces
● como AS-Interface1
● según RS 4851
● según Industrial Ethernet1
● según PROFINET0
● según Wireless0
● según USB0
● otras1
Componente del producto Interfaz ópticaNo
Protocolo soportado
● Protocolo ASIsafe(Safety at work)No
● Protocolo PROFIsafeNo
● Protocolo PROFIBUSSí
● Protocolo PROFINET IONo
● Protocolo PROFINET CBANo
● TCP/IPSí
● SNMPSí
Norma para comunicación inalámbrica IEEE 802.11No
Entradas/ Salidas
Número de entradas para AS-Interface máx.496
Número de salidas para AS-Interface máx.496
Número de esclavos AS-i por AS-Interface máx.62
Tiempo de ciclo del bus de AS-Interface
● con 31 esclavosms5
● con 62 esclavosms10
Acceso a datos de E/S digitalesvía imagen de proceso/direcciones de E/S
Acceso a datos de E/S analógicosvía imagen de proceso/direcciones de E/S y transferencia de registros
Datos mecánicos
Anchuramm90
Alturamm132
Profundidadmm88,5
Tipo de fijaciónfijación por abroche a perfil DIN de 35 mm
Formato de módulosIP20
Condiciones ambiente
Temperatura ambiente
● para instalación en perfil horizontal°C0 ... 60
● durante el transporte°C-30 ... +70
● durante el almacenamiento°C-30 ... +70
humedad relativa del aire con 25 °C durante el funcionamiento máx.%95
Altitud de instalación con altura sobre el nivel del mar máx.m3 000
Seguridad
Aptitud para uso Función de seguridadNo
Identificación de protección contra explosiones para seguridad intrínseca del material asociado
● EEx iaNo
● EEx ibNo
Categoría de protección contra explosiones de gassin
Categoría de protección contra explosiones de polvosin
Certificados/ Homologaciones
General Product ApprovalEMCFor use in hazardous locationsDeclaration of Conformity

FM

UL

EAC

RCM

ATEX-EC-Type-Examination-Certificate

EC/EU-Declaration of Conformity

Declaration of ConformityShipping Approvalother

Miscellaneous

BV / Bureau Veritas

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:15/08/2020


Producto
Número de artículo (número de mercado)6GK1415-2BA10
Descripción de productoSIMATIC NET, DP/AS-Interface Link advanced, transición de red PROFIBUS-DP/AS-Interface con perfil maestro M3, M4 conforme a la especificación AS-i V3.0 para integración en PROFIBUS DP, maestro simple con display, Grado de protección IP20
Familia de productoDP/AS-i Link Advanced
Ciclo de vida del producto (PLM)PM300:Producto activo
Fecha efectiva de PLMEliminación de producto desde: 0
Notas
Modularer Aufbau mit 3RK7137-6SA00-0BC1: CM AS-i Master ST in ET 200SP PROFIBUS
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99H
Hora de entrega1 Día/Días
Peso neto (kg)0,543 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado144,00 x 176,00 x 139,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4019169852197
UPC040892551587
Commodity code85176200
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5322
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-24-22-08
eClass7.127-24-22-08
eClass827-24-22-08
eClass927-24-22-08
eClass9.127-24-22-08
ETIM4EC001423
ETIM5EC001423
ETIM6EC001423
ETIM7EC001423
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
