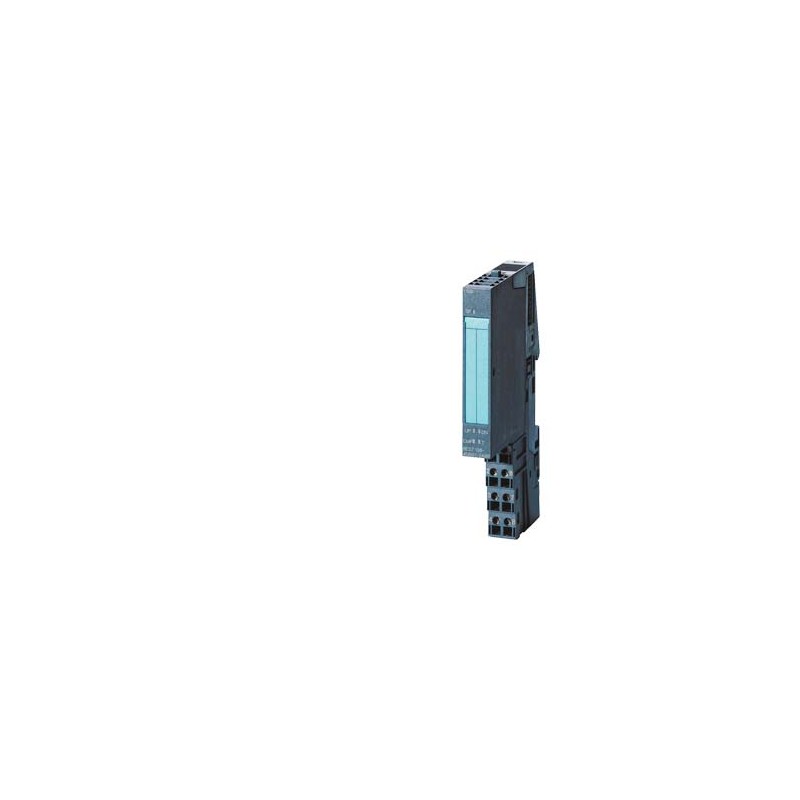

6ES7138-4DE02-0AB0 SIEMENS SIMATIC DP, módulo electrónico para ET 200S, 1 count 5 V/500 kHz conectar encóder..
6ES7138-4DE02-0AB0
SIEMENS
SIMATIC DP, módulo electrónico para ET 200S, 1 count 5 V/500 kHz conectar encóders incrementales RS-422, modos de operación: medición, contar, Ancho de montaje 30 mm, 1 canal con modo isócrono
SIMATIC ET200 IP20. ET200S, 1 módulo electrónico para ET 200S, 1 CONTAJE 5V/500KHz, conexión de captadores incrementales RS422; Modos: medir, contar, 30 mm de ancho, 1 canal con modo isócrono
AUTOMATIZACIÓN > SIMATIC - Producto S7 descatalogado
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲ETIM: EC001601 - Módulo de función/tecnología de periférico descentralizado de bus de campo
| Valor | Unidad | |
|---|---|---|
| Grado de protección (NEMA) (EF011959) | - | |
| Tensión de alimentación 50 Hz CA (EF007532) | ['-', '-'] | V |
| Tensión de alimentación 60 Hz CA (EF007533) | ['-', '-'] | V |
| Tensión de alimentación CC (EF007534) | ['20.4', '28.8'] | V |
| Tipo de tensión de alimentación (EF002991) | CC | |
| Número de funciones (EF003244) | - | |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 | |
| Número de interfaces PROFINET (EF006932) | 0 | |
| Número de interfaces HW RS232 (EF003021) | 0 | |
| Número de interfaces HW RS422 (EF003022) | 0 | |
| Número de interfaces HW RS485 (EF003023) | 0 | |
| Número de interfaces HW en serie TTY (EF003024) | 0 | |
| Número de interfaces HW en paralelo (EF003026) | 0 | |
| Número de interfaces HW sin cables (EF006933) | 0 | |
| Número de interfaces HW USB (EF003025) | 0 | |
| Número de interfaces HW Otras (EF003027) | 0 | |
| Con interfaz óptica (EF003028) | false | |
| Soporta el protocolo TCP/IP (EF003050) | false | |
| Soporta el protocolo PROFIBUS (EF003052) | false | |
| Soporta el protocolo CAN (EF003053) | false | |
| Soporta el protocolo INTERBUS (EF003054) | false | |
| Soporta el protocolo ASI (EF003051) | false | |
| Soporta el protocolo EIB (EF003055) | false | |
| Soporta el protocolo Modbus (EF003057) | false | |
| Soporta el protocolo de autopista de datos (EF003058) | false | |
| Soporta el protocolo DeviceNet (EF003059) | false | |
| Soporta el protocolo SUCONET (EF003060) | false | |
| Soporta el protocolo LON (EF003017) | false | |
| Soporta el protocolo PROFINET IO (EF007525) | false | |
| Soporta el protocolo PROFINET CBA (EF007524) | false | |
| Soporta el protocolo SERCOS (EF006657) | false | |
| Soporta el protocolo Foundation Fieldbus (EF007522) | false | |
| Soporta el protocolo Ethernet/IP (EF007521) | false | |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | false | |
| Soporta el protocolo DeviceNet Safety (EF007520) | false | |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | false | |
| Soporta el protocolo PROFIsafe (EF007526) | false | |
| Soporta el protocolo SafetyBUS p (EF007527) | false | |
| Soporta el protocolo para otros sistemas bus (EF003062) | false | |
| Estándar inalámbrico Bluetooth (EF007178) | false | |
| Estándar inalámbrico WLAN 802.11 (EF007179) | false | |
| Estándar de radio GPRS (EF008523) | false | |
| Estándar de radio GSM (EF008524) | false | |
| Estándar de radio UMTS (EF008525) | false | |
| Maestro de enlace E/S (EF007298) | false | |
| Componente del sistema (EF004118) | true | |
| Adecuado para contar (EF003248) | true | |
| Adecuado para pesar (EF003249) | false | |
| Adecuado para el control de temperatura (EF008344) | false | |
| Adecuado para control de soldadura (EF003251) | false | |
| Adecuado para control de presión (EF003252) | false | |
| Adecuado para NC (EF003253) | false | |
| Adecuado para la detección de posición (EF003255) | false | |
| Adecuado para CNC (EF003256) | false | |
| Adecuado para SSI (EF003254) | false | |
| Adecuado para la adquisición de valor incremental (EF003258) | false | |
| Adecuado para la adquisición de valor absoluto (EF003259) | false | |
| Adecuado para control de flujo (EF003260) | false | |
| Adecuado para la medición de flujo (EF003261) | false | |
| Adecuado para el control ferroviario (EF003262) | false | |
| Adecuado para control de leva (EF003263) | false | |
| Adecuado para sierra volante (EF003264) | false | |
| Adecuado para control de ejes múltiples (EF003265) | false | |
| Adecuado para el control de un solo eje (EF003266) | false | |
| Adecuado para posicionamiento multieje (EF003267) | false | |
| Adecuado para posicionamiento de un solo eje (EF003268) | false | |
| Bloqueo de funciones del bloque de reinicio (EF007212) | false | |
| Bloqueo de funciones de reinicio automático (EF007208) | false | |
| Bloque de función de control de contactor (EF007467) | false | |
| Bloqueo de funciones de parada de emergencia (EF007211) | false | |
| Bloqueo de funciones de dispositivos de protección sin contacto (EF007209) | false | |
| Bloqueo de función de pulsador de confirmación (EF007214) | false | |
| Bloqueo de función de conmutación de doble mano (EF007215) | false | |
| Bloqueo de funciones de selección del modo de funcionamiento (EF007210) | false | |
| Bloqueo de funciones de control de acceso (EF007213) | false | |
| Clase de protección (IP) (EF005474) | IP20 | |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | true | |
| Medición de frecuencia (EF000599) | true | |
| Montaje en carril posible (EF003972) | true | |
| Montaje en pared/directo posible (EF007020) | true | |
| Instalación frontal posible (EF007016) | true | |
| Montaje en rack posible (EF007018) | false | |
| Adecuado para funciones de seguridad (EF001597) | false | |
| Categoría según EN 954-1 (EF006782) | - | |
| SIL según IEC 61508 (EF009889) | - | |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | - | |
| Equipos asociados (Ex ia) (EF004141) | false | |
| Equipos asociados (Ex ib) (EF004142) | false | |
| Categoría de protección contra explosiones para gas (EF003997) | Protección Ex para gas ATEX, Cat. 3 | |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno | |
| Anchura (EF000008) | 30.0 | mm |
| Altura (EF000040) | 81.0 | mm |
| Profundidad (EF000049) | 52.0 | mm |
| SIMATIC DP, módulo electrónico para ET 200S, 1 count 5 V/500 kHz conectar encóders incrementales RS-422, modos de operación: medición, contar, Ancho de montaje 30 mm, 1 canal con modo isócrono | ||
| Tensión de alimentación | ||
| Tensión de carga L+ | ||
| ● Valor nominal (DC) | 24 V | |
| ● Rango admisible, límite inferior (DC) | 20,4 V | |
| ● Rango admisible, límite superior (DC) | 28,8 V | |
| ● Protección contra inversión de polaridad | Sí | |
| Intensidad de entrada | ||
| de la tensión de carga L+ (sin carga), máx. | 45 mA | |
| de bus de fondo 3,3 V DC, máx. | 10 mA | |
| Alimentación de sensores | ||
| Alimentación de sensores 24 V | ||
| ● 24 V | Sí; L+ (-0,8 V) | |
| ● Protección contra cortocircuito | Sí | |
| ● Intensidad de salida, máx. | 500 mA | |
| Pérdidas | ||
| Pérdidas, típ. | 2 W | |
| Configuración del hardware | ||
| Cambio de módulo | ||
| ● Cambio de módulo en marcha de IM-DP | Sí | |
| ● Cambio de módulo bajo tensión en proceso | Sí | |
| Entradas digitales | ||
| Nº de entradas digitales | 1 | |
| Funciones | Mando de habilitación/inhibición, sincronización, función de congelación | |
| Característica de entrada según IEC 61131, tipo 2 | Sí | |
| Tensión de entrada | ||
| ● Valor nominal (DC) | 24 V | |
| ● para señal "0" | -30 a +5 V | |
| ● para señal "1" | +11 a +30 V | |
| Intensidad de entrada | ||
| ● para señal "0", máx. (intensidad de reposo admisible) | 2 mA | |
| ● para señal "1", típ. | 9 mA | |
| Retardo a la entrada (a tensión nominal de entrada) | ||
| para entradas estándar | ||
| — en transición "0" a "1", máx. | 2,5 µs | |
| Longitud del cable | ||
| ● apantallado, máx. | 50 m | |
| Salidas digitales | ||
| Número de salidas | 2 | |
| Protección contra cortocircuito | Sí | |
| ● Umbral de respuesta, típ. | 2,6 A a 4 A | |
| Limitación de la sobretensión inductiva de corte a | L+ (-50 a -60 V) | |
| Ataque de una entrada digital | Sí | |
| Poder de corte de las salidas | ||
| ● con carga tipo lámpara, máx. | 10 W | |
| Tensión de salida | ||
| ● Valor nominal (DC) | 24 V | |
| ● para señal "0", máx. | 3 V | |
| ● para señal "1", mín. | L+ (-1 V) | |
| Intensidad de salida | ||
| ● para señal "1" valor nominal | 2 A | |
| ● para señal "1" rango admisible para 0 a 60 °C, mín. | 5 mA | |
| ● para señal "1" rango admisible para 0 a 60 °C, máx. | 2,4 A | |
| ● para señal "0" intensidad residual, máx. | 0,5 mA | |
| Retardo a la salida con carga resistiva | ||
| ● "0" a "1", máx. | 100 µs | |
| Frecuencia de conmutación | ||
| ● con carga resistiva, máx. | 100 Hz | |
| ● con carga inductiva, máx. | 2 Hz | |
| ● con carga tipo lámpara, máx. | 10 Hz | |
| Longitud del cable | ||
| ● apantallado, máx. | 1 000 m | |
| ● no apantallado, máx. | 600 m | |
| Sensor | ||
| Número de sensores que se pueden conectar, máx. | 1 | |
| Sensores compatibles | ||
| ● Encóder incremental (con señales invertidas) | Sí | |
| Señales de encóder, incremental (con invertidas) | ||
| ● Señales de marcas de pista | A, notA, B, notB, A y B con desplazamiento de fase de 90° | |
| ● Señal de marca cero | N, notN | |
| Señal de encóder 5 V | ||
| — Nivel de señales | según RS422 | |
| — Resistencia terminadora | 330 Ω | |
| — Tensión de entrada diferencial, mín. | 1 V | |
| — Frecuencia de entrada, máx. | 650 kHz | |
| — Longitud del cable apantallado, máx. | 50 m; > 500 kHz: 30 m | |
| Alarmas/diagnósticos/información de estado | ||
| Función de diagnóstico | Sí | |
| LED señalizador de diagnóstico | ||
| ● Fallo agrupado SF (rojo) | Sí | |
| ● Señalizador de estado entrada digital (verde) | Sí | |
| ● Señalizador de estado salida digital (verde) | Sí | |
| ● Señalizador de estado contaje adelante (verde) | Sí | |
| ● Señalizador de estado contaje atrás (verde) | Sí | |
| ● Sincronización SYN (verde) | Sí | |
| Funciones integradas | ||
| Funciones de medida | ||
| Rango de medida | ||
| — Medida de frecuencia, mín. | 0,1 Hz | |
| — Medida de frecuencia, máx. | 500 kHz | |
| — Medida de duración del período, mín. | 10 µs | |
| — Medida de duración del período, máx. | 120 s | |
| — Medida de velocidad, mín. | 1 1/min | |
| — Medida de velocidad, máx. | 25 000 1/min | |
| Contadores | ||
| Nº de entradas de contador | 1; 32 bits | |
| Parámetros | ||
| Observación | 16 bytes | |
| Aislamiento galvánico | ||
| Aislamiento galvánico módulos de E digitales | ||
| ● Aislamiento galvánico módulos de E digitales | No; sólo contra pantalla | |
| Aislamiento galvánico contadores | ||
| ● entre los canales y bus de fondo | Sí | |
| ● entre los canales y la tensión de carga L+ | No | |
| Dimensiones | ||
| Ancho | 30 mm | |
| Altura | 81 mm | |
| Profundidad | 52 mm | |
| Pesos | ||
| Peso, aprox. | 65 g | |
| Última modificación: | 19/08/2020 | |
| Producto | ||||||||||||||||||||||||||||||||||||||||
| Número de artículo (número de mercado) | 6ES7138-4DE02-0AB0 | |||||||||||||||||||||||||||||||||||||||
| Descripción de producto | SIMATIC DP, módulo electrónico para ET 200S, 1 count 5 V/500 kHz conectar encóders incrementales RS-422, modos de operación: medición, contar, Ancho de montaje 30 mm, 1 canal con modo isócrono | |||||||||||||||||||||||||||||||||||||||
| Familia de producto | Módulo contador 1 COUNT 5 V/500 kHz | |||||||||||||||||||||||||||||||||||||||
| Ciclo de vida del producto (PLM) | PM300:Producto activo | |||||||||||||||||||||||||||||||||||||||
| Fecha efectiva de PLM | Eliminación de producto desde: 0 | |||||||||||||||||||||||||||||||||||||||
| Datos de precio | ||||||||||||||||||||||||||||||||||||||||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 372 / 250 | |||||||||||||||||||||||||||||||||||||||
| Factor del metal | Ninguno | |||||||||||||||||||||||||||||||||||||||
| Información de entrega | ||||||||||||||||||||||||||||||||||||||||
| Regulaciones de control de exportación | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||||||||
| Hora de entrega | 1 Día/Días | |||||||||||||||||||||||||||||||||||||||
| Peso neto (kg) | 0,001 Kg | |||||||||||||||||||||||||||||||||||||||
| Dimensiones del producto (W x L X H) | No disponible | |||||||||||||||||||||||||||||||||||||||
| Dimensión de empaquetado | 6,60 x 9,30 x 3,80 | |||||||||||||||||||||||||||||||||||||||
| Unidad de tamaño de paquete de medida | CM | |||||||||||||||||||||||||||||||||||||||
| Unidad de medida | 1 pieza | |||||||||||||||||||||||||||||||||||||||
| Cantidad por paquete | 1 | |||||||||||||||||||||||||||||||||||||||
| Información adicional del producto | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4025515071792 | |||||||||||||||||||||||||||||||||||||||
| UPC | 662643230352 | |||||||||||||||||||||||||||||||||||||||
| Commodity code | 85389091 | |||||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | ST76 | |||||||||||||||||||||||||||||||||||||||
| Grupo de productos | 4056 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R111 | |||||||||||||||||||||||||||||||||||||||
| País de origen | Alemania | |||||||||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 31/12/08 | |||||||||||||||||||||||||||||||||||||||
| Clase de producto | A: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución | |||||||||||||||||||||||||||||||||||||||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | |||||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||||||||
| Clasificaciones | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6ES7138-4DE02-0AB0 ES_6ES7138-4DE02-0AB0.pdf | 108 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
