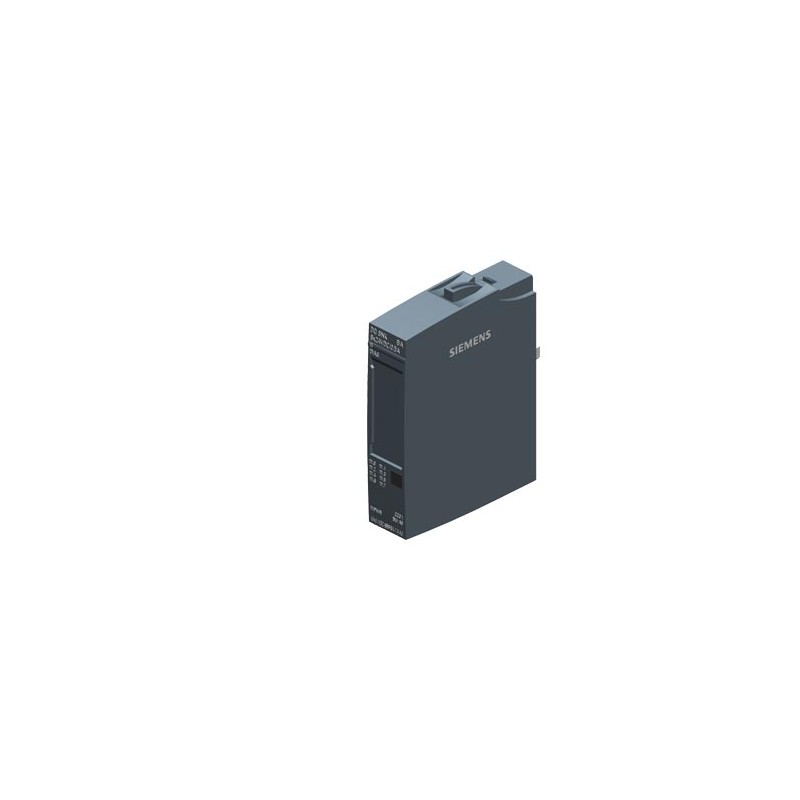

6AG1132-6BF61-7AA0 SIEMENS SIPLUS ET 200SP, módulo de salida digital DQ 8 × 24 V DC/0,5 A Sink Basic -40...+..
6AG1132-6BF61-7AA0
SIEMENS
SIPLUS ET 200SP DQ 8 × 24 V DC/0,5 A Sink Basic basado en 6ES7132-6BF61-0AA0 con revestimiento conformado, –40…+70 °C, módulo de salida digital, adecuado para BU tipo A0, código de color CC01 Devolución y cancelación limitadas. Consultar condiciones.
AUTOMATIZACIÓN > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲ETIM: EC001599 - Módulo de entrada/salida digital de periférico descentralizado de bus de campo
| Valor | Unidad | |
|---|---|---|
| Tensión de salida permitida (EF007553) | - | V |
| Categoría de protección contra explosiones para gas (EF003997) | - | |
| Tensión de alimentación 50 Hz CA (EF007532) | - | V |
| Clase de protección (IP) (EF005474) | - | |
| Categoría de protección contra explosiones para polvo (EF003998) | - | |
| Tensión de alimentación 60 Hz CA (EF007533) | - | V |
| Categoría según EN 954-1 (EF006782) | - | |
| SIL según IEC 61508 (EF009889) | - | |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | - | |
| Ejecución de la conexión eléctrica (EF003961) | - | |
| Tensión de alimentación CC (EF007534) | ['19.2', '28.8'] | V |
| Tipo de tensión de alimentación (EF002991) | CC | |
| Número de entradas digitales (EF001992) | 0 | |
| Número de salidas digitales (EF001993) | 8 | |
| Entradas digitales configurables (EF008516) | - | |
| Salidas digitales configurables (EF008520) | true | |
| Corriente de entrada en la señal 1 (EF001428) | - | mA |
| Tensión de entrada permitida (EF007554) | ['-', '-'] | V |
| Tipo de tensión de entrada (EF003033) | - | |
| Tipo de salida digital (EF003601) | Otros | |
| Corriente de salida (EF003202) | 0.5 | A |
| Tipo de tensión de salida (EF008222) | CC | |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | true | |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 | |
| Número de interfaces PROFINET (EF006932) | - | |
| Número de interfaces HW RS232 (EF003021) | 0 | |
| Número de interfaces HW RS422 (EF003022) | 0 | |
| Número de interfaces HW RS485 (EF003023) | - | |
| Número de interfaces HW en serie TTY (EF003024) | 0 | |
| Número de interfaces HW en paralelo (EF003026) | 0 | |
| Número de interfaces HW sin cables (EF006933) | 0 | |
| Número de interfaces HW USB (EF003025) | 0 | |
| Número de interfaces HW Otras (EF003027) | 0 | |
| Con interfaz óptica (EF003028) | false | |
| Soporta el protocolo TCP/IP (EF003050) | false | |
| Soporta el protocolo PROFIBUS (EF003052) | - | |
| Soporta el protocolo CAN (EF003053) | false | |
| Soporta el protocolo INTERBUS (EF003054) | false | |
| Soporta el protocolo ASI (EF003051) | false | |
| Soporta el protocolo EIB (EF003055) | false | |
| Soporta el protocolo Modbus (EF003057) | false | |
| Soporta el protocolo de autopista de datos (EF003058) | false | |
| Soporta el protocolo DeviceNet (EF003059) | false | |
| Soporta el protocolo SUCONET (EF003060) | false | |
| Soporta el protocolo LON (EF003017) | false | |
| Soporta el protocolo PROFINET IO (EF007525) | - | |
| Soporta el protocolo PROFINET CBA (EF007524) | false | |
| Soporta el protocolo SERCOS (EF006657) | false | |
| Soporta el protocolo Foundation Fieldbus (EF007522) | false | |
| Soporta el protocolo Ethernet/IP (EF007521) | false | |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | false | |
| Soporta el protocolo DeviceNet Safety (EF007520) | false | |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | false | |
| Soporta el protocolo PROFIsafe (EF007526) | - | |
| Soporta el protocolo SafetyBUS p (EF007527) | false | |
| Soporta el protocolo para otros sistemas bus (EF003062) | false | |
| Estándar inalámbrico Bluetooth (EF007178) | false | |
| Estándar inalámbrico WLAN 802.11 (EF007179) | false | |
| Estándar de radio GPRS (EF008523) | false | |
| Estándar de radio GSM (EF008524) | false | |
| Estándar de radio UMTS (EF008525) | false | |
| Maestro de enlace E/S (EF007298) | false | |
| Componente del sistema (EF004118) | true | |
| Tiempo de retardo con cambio de señal (EF002382) | ['0.6', '0.3'] | ms |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | true | |
| Montaje en carril posible (EF003972) | true | |
| Montaje en pared/directo posible (EF007020) | false | |
| Instalación frontal posible (EF007016) | true | |
| Montaje en rack posible (EF007018) | true | |
| Adecuado para funciones de seguridad (EF001597) | false | |
| Equipos asociados (Ex ia) (EF004141) | - | |
| Equipos asociados (Ex ib) (EF004142) | - | |
| Anchura (EF000008) | 15.0 | mm |
| Altura (EF000040) | 73.0 | mm |
| Profundidad (EF000049) | 58.0 | mm |
| SIPLUS ET 200SP, módulo de salida digital DQ 8 × 24 V DC/0,5 A Sink Basic -40...+70 °C con revestimiento conformado basado en 6ES7132-6BF61-0AA0 . adecuado para tipo de BU A0, código de color CC01 | ||
| Información general | ||
| Designación del tipo de producto | DQ 8x24VDC/0,5A SNK BA | |
| Versión de firmware | ||
| ● Es posible actualizar el FW. | No | |
| BaseUnits utilizables | BU tipo A0 | |
| Código de color para etiqueta de identificación por color de módulo | CC01 | |
| Función del producto | ||
| ● Datos de I&M | Sí; I&M0 a I&M3 | |
| ● Modo isócrono | No | |
| Modo de operación | ||
| ● DQ | Sí | |
| ● DQ con función de ahorro energético | No | |
| ● PWM | No | |
| ● Sobremuestreo | No | |
| ● MSO | No | |
| Redundancia | ||
| ● Aptitud para configuración redundante | Sí | |
| Tensión de alimentación | ||
| Valor nominal (DC) | 24 V | |
| Rango admisible, límite inferior (DC) | 19,2 V | |
| Rango admisible, límite superior (DC) | 28,8 V | |
| Tensión de salida | ||
| Valor nominal (DC) | 24 V | |
| Pérdidas | ||
| Pérdidas, típ. | 1,5 W | |
| Área de direcciones | ||
| Espacio de direcciones por módulo | ||
| ● Salidas | 1 byte | |
| Configuración del hardware | ||
| Codificación automática | Sí | |
| ● Elemento de codificación mecánico | Sí | |
| Salidas digitales | ||
| Tipo de salida digital | Salida tipo fuente (sourcing) (PNP, salida tipo P) | |
| Número de salidas | 8 | |
| de tipo M | Sí | |
| Salidas digitales parametrizables | Sí | |
| Protección contra cortocircuito | Sí | |
| ● Umbral de respuesta, típ. | 1,5 A | |
| Limitación de la sobretensión inductiva de corte a | típ. 47V | |
| Ataque de una entrada digital | Sí | |
| Poder de corte de las salidas | ||
| ● con carga resistiva, máx. | 0,5 A | |
| ● con carga tipo lámpara, máx. | 5 W | |
| Rango de resistencia de carga | ||
| ● Límite inferior | 48 Ω | |
| ● Límite superior | 3 400 Ω | |
| Intensidad de salida | ||
| ● para señal "1" valor nominal | 0,5 A | |
| ● para señal "1" rango admisible, máx. | 0,5 A | |
| ● para señal "0" intensidad residual, máx. | 5 µA | |
| Retardo a la salida con carga resistiva | ||
| ● "0" a "1", máx. | 300 µs | |
| ● "1" a "0", máx. | 600 µs | |
| Conexión en paralelo de dos salidas | ||
| ● para aumentar la potencia | No | |
| ● para control redundante de una carga | Sí | |
| Frecuencia de conmutación | ||
| ● con carga resistiva, máx. | 100 Hz | |
| ● con carga inductiva, máx. | 0,5 Hz | |
| ● con carga tipo lámpara, máx. | 10 Hz | |
| Corriente total de salidas | ||
| ● Intensidad por canal, máx. | 0,5 A | |
| ● Intensidad por módulo, máx. | 4 A | |
| Corriente total de salidas (por módulo) | ||
| Posición de montaje horizontal | ||
| — hasta 60 °C, máx. | 4 A | |
| Posición de montaje vertical | ||
| — hasta 50 °C, máx. | 4 A; en todas las demás posiciones de montaje | |
| Longitud del cable | ||
| ● apantallado, máx. | 1 000 m | |
| ● no apantallado, máx. | 600 m | |
| Alarmas/diagnósticos/información de estado | ||
| Función de diagnóstico | Sí | |
| Valores de sustitución aplicables | Sí | |
| Alarmas | ||
| ● Alarma de diagnóstico | Sí | |
| Diagnósticos | ||
| ● Vigilancia de la tensión de alimentación | Sí | |
| ● Rotura de hilo | No | |
| ● Cortocircuito | No | |
| LED señalizador de diagnóstico | ||
| ● Vigilancia de la tensión de alimentación (LED PWR) | Sí; LED PWR verde | |
| ● Indicador de estado de canal | Sí; LED verde | |
| ● para diagnóstico de canales | No | |
| ● para diagnóstico de módulo | Sí; LED DIAG verde/rojo | |
| Aislamiento galvánico | ||
| Aislamiento galvánico de canales | ||
| ● entre los canales | No | |
| ● entre los canales y bus de fondo | Sí | |
| Aislamiento | ||
| Aislamiento ensayado con | 707 V DC (Type Test) | |
| Normas, homologaciones, certificados | ||
| Apto para funciones de seguridad | No | |
| Condiciones ambientales | ||
| Temperatura ambiente en servicio | ||
| ● Posición de montaje horizontal, mín. | -40 °C; = Tmín (incl. condensación/heladas) | |
| ● Posición de montaje horizontal, máx. | 70 °C; = Tmáx | |
| Altitud en servicio referida al nivel del mar | ||
| ● Altitud de instalación sobre el nivel del mar, máx. | 5 000 m | |
| ● Temperatura ambiente-presión atmosférica-altitud de instalación | Tmín ... Tmáx con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmín ... (Tmáx - 10K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmín ... (Tmáx - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) | |
| Humedad relativa del aire | ||
| ● Con condensación, ensayado según IEC 60068-2-38, máx. | 100 %; incl. condensación/congelación admisible (sin puesta en marcha si hay condensación) | |
| Resistencia | ||
| Líquidos refrigerantes y lubrificantes | ||
| — Resistente a líquidos refrigerantes y lubrificantes de uso comercial | Sí; Incl. gasoil y gotas de aceite en el aire | |
| Aplicación en instalaciones industriales fijas | ||
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 3B3 por encargo | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3C4, (HR < 75 %) incl. niebla salina según EN 60068-2-52 (nivel de severidad 3); * | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3S4, incl. polvo y arena; * | |
| — frente a condiciones ambientales mecánicas según EN 60721-3-3 | Sí; Clase 3M8 utilizando el SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| Aplicación en barcos/en el mar | ||
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 6B3 sobre demanda | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6C3, (HR < 75 %) incl. niebla salina según EN 60068-2-52 (nivel de severidad 3); * | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6S3, incl. polvo y arena; * | |
| — frente a condiciones ambientales mecánicas según EN 60721-3-6 | Sí; Clase 6M4 utilizando el SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| Uso en la industria de procesos | ||
| — frente a sustancias químicamente activas según EN 60654-4 | Sí; Clase 3 (excluyendo tricloroetileno) | |
| — condiciones ambientales para sistemas de proceso, medición y control según ANSI/ISA-71.04 | Sí; Nivel GX grupo A/B (excluyendo tricloroetileno; concentraciones de gases nocivos admisibles hasta los límites de EN 60721-3-3 clase 3C4); nivel LC3 (niebla salina) y nivel LB3 (aceite) | |
| Nota | ||
| — Nota sobre la clasificación de condiciones ambientales según EN 60721, EN 60654-4 y ANSI/ISA-71.04 | * Las tapas de conectores suministradas deben permanecer colocadas sobre las interfaces no utilizadas durante el funcionamiento. | |
| Revestimiento conformado | ||
| ● Revestimiento para circuitos impresos con revestimiento según EN 61086 | Sí; Clase 2 para alta fiabilidad | |
| ● Protección contra el ensuciamiento según EN 60664-3 | Sí; Protección del tipo 1 | |
| ● Military Testing según MIL-I-46058C, Amendment 7 | Sí; Decoloración del recubrimiento posible durante su vida útil | |
| ● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies según IPC-CC-830A | Sí; Revestimiento conformado, clase A | |
| Dimensiones | ||
| Ancho | 15 mm | |
| Altura | 73 mm | |
| Profundidad | 58 mm | |
| Pesos | ||
| Peso, aprox. | 30 g | |
| Última modificación: | 19/08/2020 | |
| Producto | ||||||||||||||||||||||||||||||||||
| Número de artículo (número de mercado) | 6AG1132-6BF61-7AA0 | |||||||||||||||||||||||||||||||||
| Descripción de producto | SIPLUS ET 200SP, módulo de salida digital DQ 8 × 24 V DC/0,5 A Sink Basic -40...+70 °C con revestimiento conformado basado en 6ES7132-6BF61-0AA0 . adecuado para tipo de BU A0, código de color CC01 | |||||||||||||||||||||||||||||||||
| Familia de producto | SIPLUS Módulos de salidas digitales | |||||||||||||||||||||||||||||||||
| Ciclo de vida del producto (PLM) | PM300:Producto activo | |||||||||||||||||||||||||||||||||
| Datos de precio | ||||||||||||||||||||||||||||||||||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 37X / 473 | |||||||||||||||||||||||||||||||||
| Factor del metal | Ninguno | |||||||||||||||||||||||||||||||||
| Información de entrega | ||||||||||||||||||||||||||||||||||
| Regulaciones de control de exportación | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||
| Hora de entrega | 37 Día/Días | |||||||||||||||||||||||||||||||||
| Peso neto (kg) | 0,037 Kg | |||||||||||||||||||||||||||||||||
| Dimensiones del producto (W x L X H) | No disponible | |||||||||||||||||||||||||||||||||
| Dimensión de empaquetado | 6,50 x 7,80 x 2,30 | |||||||||||||||||||||||||||||||||
| Unidad de tamaño de paquete de medida | CM | |||||||||||||||||||||||||||||||||
| Unidad de medida | 1 pieza | |||||||||||||||||||||||||||||||||
| Cantidad por paquete | 1 | |||||||||||||||||||||||||||||||||
| Información adicional del producto | ||||||||||||||||||||||||||||||||||
| EAN | 4047618090210 | |||||||||||||||||||||||||||||||||
| UPC | 804766722929 | |||||||||||||||||||||||||||||||||
| Commodity code | 85389091 | |||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
| Grupo de productos | 4257 | |||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||
| País de origen | Alemania | |||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 18/12/12 | |||||||||||||||||||||||||||||||||
| Clase de producto | B: retorno restringido, póngase en contacto con su contacto partner de Siemens | |||||||||||||||||||||||||||||||||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
| Clasificaciones | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1132-6BF61-7AA0 ES_6AG1132-6BF61-7AA0.pdf | 134 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
