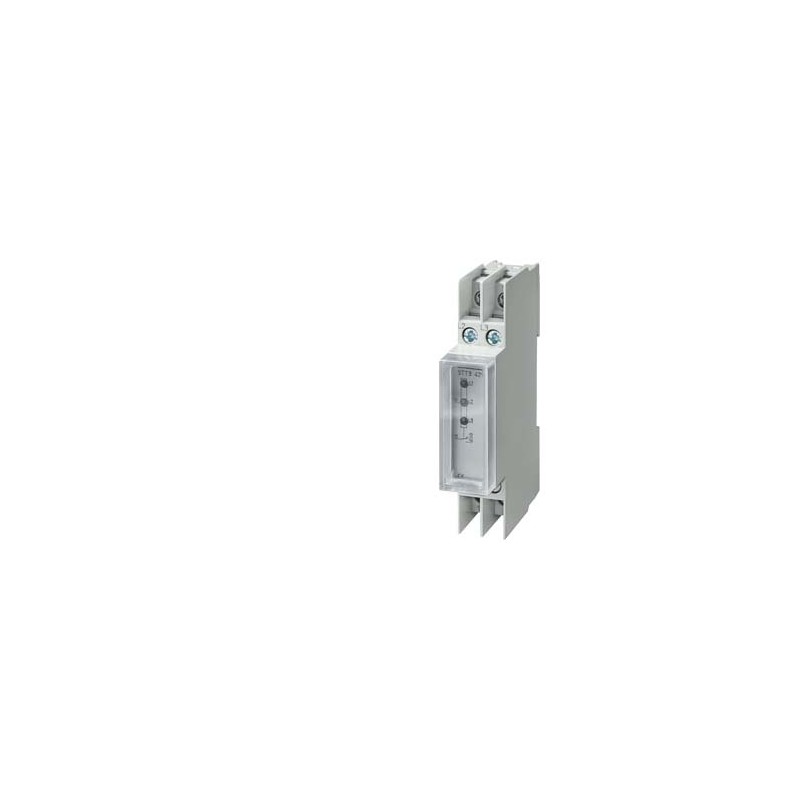

5TT3421 SIEMENS Monitor de fase AC 230V 4 A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

5TT3421 SIEMENS Monitor de fase AC 230V 4 A

5TT3421

SIEMENS

SENTRON, Monitor de fase AC 230V 4 A

Vigilador de fases >N<, para vigilancia óptica (LED's) de fases con contacto de aviso, 1 módulo, 230/400 V, 4 A, 1 conmutador.

Más detalles


Relés > Dispositivo de control de fase

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Resto de Aparatos Modulares

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $191.51
Precio unitario: $191.51
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Monitor de fase AC 230V 4 A
La versión
nombre comercial del productoSENTRON
designación del productoMonitor de fases
Datos técnicos generales
factor de rango de trabajo / de la tensión de mando_10,8
retardo a la atracción ajustable / valor inicial0 s
parámetros / para aplicabilidad climática / según IEC 60068-120/60/4
tensión ajustable / con AC / valor inicial400 V
tensión conmutada / de los contactos / con AC / mín.10 V
corriente conmutada / con AC / por contacto / mín.100 mA
Voltaje
tipo de corriente / de la tensión de empleo / para mandoCA
tensión ajustable / con AC / valor final400 V
resistencia a tensión de choque / entre contactos de la bobina del relé2,5 kV
La tensión de alimentación
tensión de empleo / con AC / valor asignado250 V
grado de protección IPIP20, con los cables conectados
clase de protección del materialII
intensidad de empleo / valor asignado4 A
Corriente de control
tensión de alimentación del circuito de mando
● con DC / valor asignado / mín.0 V
● con DC / valor asignado / máx.0 V
● con AC / con 50 Hz / valor asignado / mín.400 V
● con AC / con 50 Hz / valor asignado / máx.400 V
● con AC / con 60 Hz / valor asignado / mín.400 V
● con AC / con 60 Hz / valor asignado / máx.400 V
factor de rango de trabajo / de la tensión de mando_21,1
Circuito auxiliar
número de contactos conmutados / para contactos auxiliares1
número de contactos NC / para contactos auxiliares0
número de contactos NA / para contactos auxiliares0
Parámetros ajustables
retardo a la atracción ajustable / valor final0 s
tiempo ajustable de retardo a la desexcitación
● valor inicial0 s
● valor final0 s
Función del producto
función del producto
● detección de desequilibrioNo
● detección de pérdida de faseSí
● detección de secuencia de fasesNo
● detección de sobretensiónNo
● detección de mínima tensiónNo
Número
número de bornes de conexión / con cabeza de tornillo ranurada en cruz1
Conexiones
tipo de secciones de conductor conectables2 × 2,5 mm² (rígido máx.)
tipo de conexión eléctricaconexión por tornillo
● zócalo enchufableNo
Diseño Mecánico
altura90 mm
anchura18 mm
profundidad64 mm
distancia que debe respetarse / entre contactos de la bobina del relé4 mm
peso neto80 g
Condiciones ambientales
temperatura ambiente / durante el funcionamiento
● mín.-20 °C
● máx.60 °C

Descargas y manuales

General Product ApprovalDeclaration of Conformityother

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

Confirmation

other

Environmental Confirmations

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Fecha
15/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)5TT3421
Descripción de productoMonitor de fase AC 230V 4 A
Familia de productoSENTRON Vigiladores de pérdida y secuencia de fases 5TT3
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local35S / 1BK
Factor del metalL-P-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega1 Día/Días
Peso neto (kg)0,077 Kg
Dimensión de empaquetado20,00 x 93,00 x 75,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4001869155883
UPC754554782119
Commodity code85364900
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5527
Group CodeP310
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/01/07
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-18-03
eClass7.127-37-18-03
eClass827-37-18-03
eClass927-37-18-03
eClass9.127-37-18-03
ETIM5EC001441
ETIM6EC001441
ETIM7EC001441
ETIM8EC001441
IDEA44727
UNSPSC1439-12-16-26
UNSPSC1539-12-15-21

Datos ETIM

ETIM: EC001441 - Dispositivo de control de fase

Valor Unidad
Número de contactos normalmente cerrados (EF008255) -
Número de contactos inversores (EF008257) -
Tiempo máximo de retardo de respuesta permitido (EF008189) -s
Tipo de tensión de accionamiento (EF008242) -
Número de contactos normalmente abiertos (EF008256) -
Con abrazaderas extraíbles (EF003340) -
Tiempo mínimo de retardo de desconexión ajustable (EF008192) -s
Tiempo máximo de retardo de desconexión permitido (EF008191) -s
Tiempo mínimo de retardo de respuesta permitido (EF008190) -s
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) ['400.0', '400.0']V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) ['400.0', '400.0']V
Tensión de alimentación de control nominal Us en CC (EF003980) ['0', '0']V
Función de supervisión de secuencia de fase (EF003412) false
Función de detección de pérdida de fase (EF003413) true
Función de detección de subtensión (EF003414) false
Función de detección de sobretensión (EF003415) false
Función de detección de asimetría (EF003416) false
Rango de medición de tensión (EF002486) ['400', '400']V
Anchura (EF000008) 18.0mm
Altura (EF000040) 90.0mm
Profundidad (EF000049) 64.0mm
