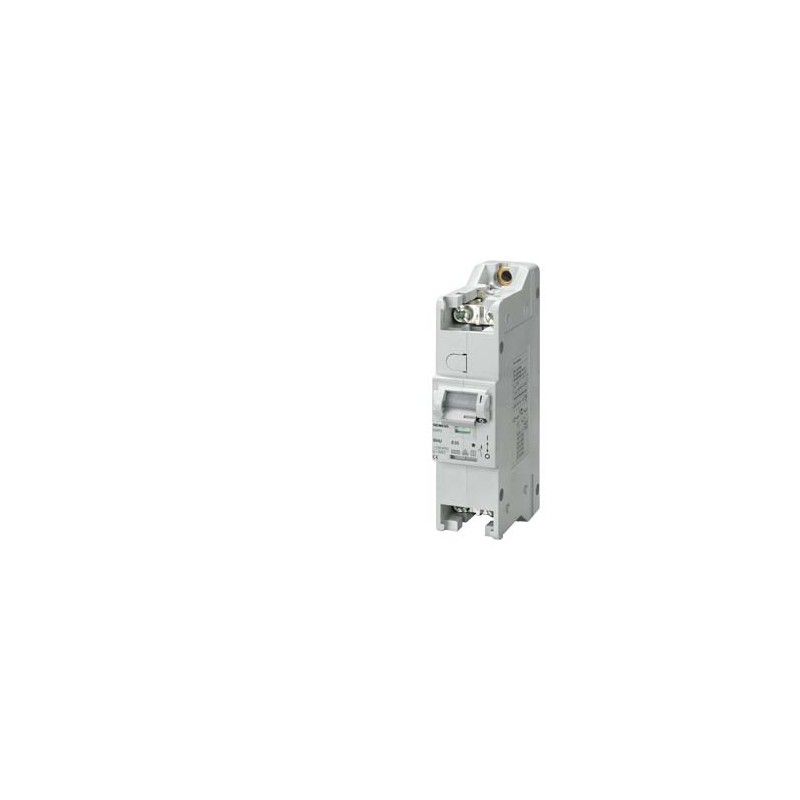

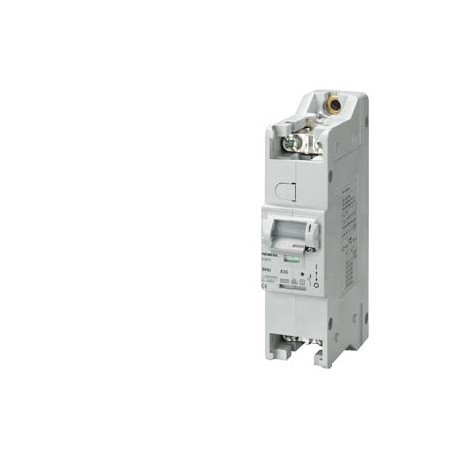

5SP3780 SIEMENS interruptor de circuito principal (SHU), selectivo, 1 polo, 80A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

5SP3780 SIEMENS interruptor de circuito principal (SHU), selectivo, 1 polo, 80A

5SP3780

SIEMENS

interruptor de circuito principal (SHU), selectivo, 1 polo, 80A

INTERR.PROTECC.SELECT.P.LIN. PRINC.,230/400V,80A,2SUBDIVIS.

Más detalles


Disyuntores, fusibles > Interruptor de circuito principal selectivo

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores automáticos industriales desde 6 kA

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


ETIM: EC001047 - Interruptor de circuito principal selectivo

Valor Unidad
Curva de disparo (EF000889) E
Número de polos (EF001391) 1
Corriente nominal (medida) (EF000227) 80A
Tensión de dimensionamiento (EF000228) 230V
Tensión de aislamiento nominal Ui (EF001366) 690V
Capacidad de interrupción nominal (EF002563) 25.0kA
Acoplamiento de conductor neutro (EF005997) false
Frecuencia (EF000034) 50Hz
Categoría de sobretensión (EF002569) 4
Grado de contaminación (EF002570) 3
Resistencia a impulsos de tensión (EF002578) 6.0kV
Tamaño (según DIN 43880) (EF002565) -
Tipo de montaje (EF000003) Carril DIN
Clase de protección (IP) (EF005474) IP20


interruptor de circuito principal (SHU), selectivo, 1 polo, 80A
La versión
nombre comercial del productoSENTRON
designación del productoPIA magnetotérmico
tipo de productoPequeño interruptor automático general
Datos técnicos generales
Número de polos1
número de polos / observación1P
Clase de característica de disparoE
interruptor automático / tipo básico5SP3
Vida útil mecánica (ciclos de maniobra) / típico20 000
Categoría de sobretensiónIV
Grado de contaminación3
Voltaje
Tensión de aislamiento / valor asignado690 V
Resistencia a tensión de choque / valor asignado6 kV
La tensión de alimentación
Intensidad de empleo / con AC / valor asignado80 A
Tensión de alimentación / con AC / valor asignado230 V
Tensión de empleo / valor asignado
● mín.110 V
● máx.440 V
Frecuencia de la tensión de alimentación / valor asignado50 Hz
Clase de protección
grado de protección IPIP20, con los conductores conectados
Capacidad de conmutación
Poder de corte, corriente
● valor asignado25 kA
● según EN 60898 / valor asignado25 kA
Disipación
Pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo13,5 W
Aptitud de usoResidencial / infraestructuras
Detalles del producto
Componente del producto
● bornes de caballeteSí
Propiedad del producto
● Propiedades de interruptor principal según EN 60204-1Sí
● precintableSí
Visualización y funcionamiento
Tipo de display / para indicador de posición de maniobraAPAGADO = verde, ENCENDIDO = rojo
Conexiones
Sección de conductor conectable / monofilar
● mín.2,5 mm²
● máx.50 mm²
Sección de conductor conectable / multifilar
● mín.2,5 mm²
● máx.70 mm²
Sección de conductor conectable / alma flexible / con preparación de los extremos de cable
● mín.2,5 mm²
● máx.50 mm²
Posición / del cable de conexión a redcualquiera
Diseño Mecánico
altura145 mm
profundidad91 mm
Profundidad / de la caja92 mm
Número de módulos de anchura2
Tipo de fijaciónperfil DIN
Tipo de fijación / otros montajes / ObservaciónCon accesorios sobre perfil DIN de 35 mm o barras colectoras o fijación por tornillos
peso neto492 g
Condiciones ambientales
Resistencia a choques30 g, por lo menos 3 choques, duración del choque 11 ms
Resistencia a vibraciones / según IEC 60068-2-62 g, 20 ciclos de frecuencia 5 a 150 a 15 Hz
Temperatura ambiente
● mín.-25 °C
● máx.55 °C
Temperatura ambiente / durante el almacenamiento
● mín.-40 °C
● máx.70 °C
Certificados
designaciones de referencia
● según EN 61346-2F
● según IEC 81346-2:2009F
Declaration of Conformity

EC/EU-Declaration of Conformity

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications


Producto
Número de artículo (número de mercado)5SP3780
Descripción de productointerruptor de circuito principal (SHU), selectivo, 1 polo, 80A
Familia de productoSinopsis de datos de pedido
Ciclo de vida del producto (PLM)PM400:Fase Inicio / Ilimitado suministro de repuestos
Fecha efectiva de PLMEliminación de producto desde: 0
Notas
Further information about local contact: www.siemens.com/lowvoltage/contact
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local352 / 1AE
Factor del metalL-O-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega50 Día/Días
Peso neto (kg)0,525 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado110,00 x 200,00 x 130,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4001869068558
UPCNo disponible
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5508
Group CodeP310
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/01/14
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-14-19-03
eClass7.127-14-19-03
eClass827-14-19-03
eClass927-14-19-03
eClass9.127-14-19-03
ETIM4EC001047
ETIM5EC001047
ETIM6EC001047
ETIM7EC001047

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
5SP3780 5SP3780 ES_5SP3780.pdf 126 Kbytes 5SP3780 5SP3780 ES_5SP3780.pdf
