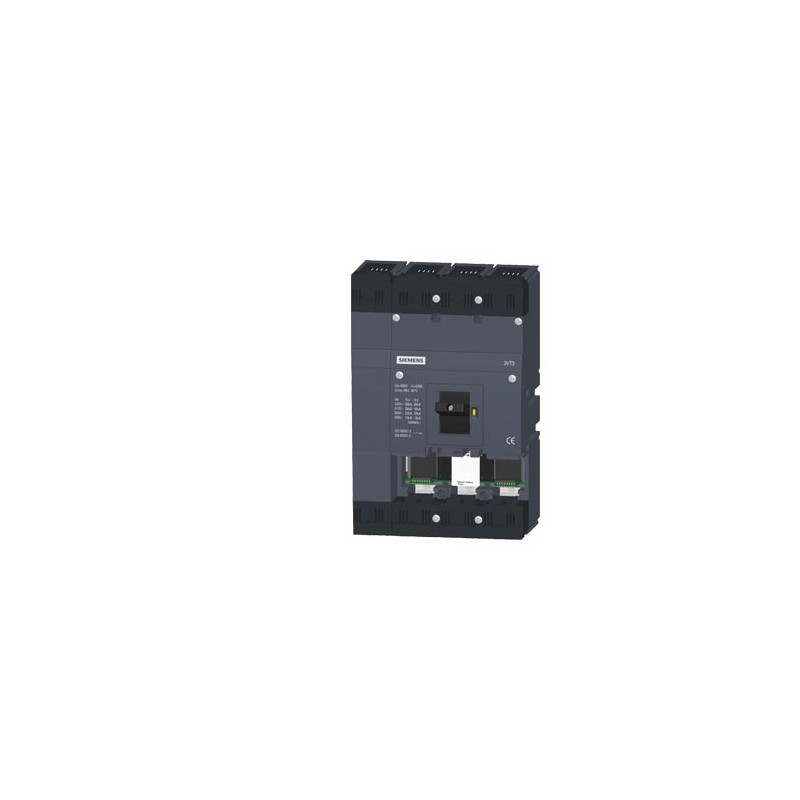

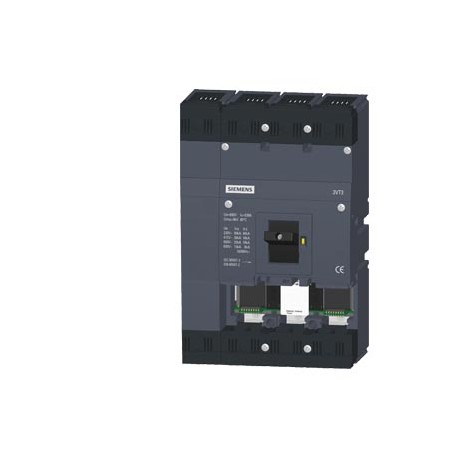

3VT3763-3AA46-0AA0 SIEMENS Interruptor automático 3VT3 gran poder de corte Icu 65 kA, 415V AC 4 polos interr.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VT3763-3AA46-0AA0 SIEMENS Interruptor automático 3VT3 gran poder de corte Icu 65 kA, 415V AC 4 polos interr..

3VT3763-3AA46-0AA0

SIEMENS

Interruptor automático 3VT3 gran poder de corte Icu=65 kA, 415V AC 4 polos; interruptor automático sin disparador de sobreintensidad N conmutado sin disparador auxiliar sin interruptor auxiliar/de alarma

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Tensión nominal (EF003977) -V
Intensidad nominal permanente Iu (EF001389) 630.0A
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 65.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['-', '-']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['-', '-']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['-', '-']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) true
Montaje en rail DIN opcional (EF008904) true
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) false
Con liberación de subtensión (EF007518) false
Número de polos (EF001391) 4
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) true
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) true
Clase de protección (IP) (EF005474) IP40


Interruptor automático 3VT3 gran poder de corte Icu=65 kA, 415V AC 4 polos; interruptor automático sin disparador de sobreintensidad N conmutado sin disparador auxiliar sin interruptor auxiliar/de alarma
La versión
nombre comercial del productoSENTRON
designación del productoInterruptores automáticos compactos 3VT1_5
Tipo de elemento de accionamientopalanca basculante
Tipo de accionamiento de conmutación / accionamiento del motorNo
Datos técnicos generales
Número de polos4
Tamaño constructivo del interruptor automático3VT3
Vida útil eléctrica (ciclos de maniobra) / típico5 000
Categoría de empleoA
Clase de potencia para interruptor automáticoH
Vida útil mecánica (ciclos de maniobra) / típico20 000
Frecuencia de maniobra / máx.120 1/h
Voltaje
Tensión de aislamiento / valor asignado690 V
Resistencia a tensión de choque / valor asignado8 kV
Clase de protección
grado de protección IPIP40
Disipación
Pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo25 W
Electricidad
Corriente permanente / valor asignado630 A
Temperatura de reducción de potencia (derating) / para valor asignado de la corriente permanente55 °C
Circuito principal
Frecuencia de empleo
● 1 / valor asignado50 Hz
● 2 / valor asignado60 Hz
Intensidad de empleo
● con 40 °C / valor asignado630 A
● con 50 °C / valor asignado630 A
● con 55 °C / valor asignado600 A
● con 60 °C / valor asignado600 A
● con 65 °C / valor asignado540 A
● con 70 °C / valor asignado540 A
Circuito auxiliar
Número de contactos conmutados / para contactos auxiliares0
Número de contactos NC / para contactos auxiliares0
Número de contactos NA / para contactos auxiliares0
Idoneidad
● aptitud para usoUnidad básica sin disparador
● Aptitud para uso / SeccionadorSí
Detalles del producto
Componente del producto
● Señalizador de disparoNo
● interruptor auxiliarNo
● disparador de tensiónNo
● disparador de mínima tensiónNo
● disparador de mínima tensión con contacto en avanceNo
Ampliación del producto / opcional / accionamiento del motorSí
Función del producto
Función del producto
● Protección de defecto a tierraNo
● para neutro / protección de cortocircuito y sobrecargaNo
● detección de pérdida de faseNo
● protección de sobrecargaNo
Cortocircuito
Poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V / valor asignado75 kA
● con 415 V / valor asignado36 kA
● con 500 V / valor asignado20 kA
● con 690 V / valor asignado15 kA
Poder de corte corriente de cortocircuito límite (Icu)
● con 240 V / valor asignado100 kA
● con 415 V / valor asignado65 kA
● con 500 V / valor asignado35 kA
● con 690 V / valor asignado20 kA
Conexiones
Disposición de la conexión eléctrica / para circuito principalfrontal
Tipo de conexión eléctrica / para circuito principalconexión por tornillo
Diseño Mecánico
altura275 mm
anchura185 mm
profundidad117 mm
Tipo de fijaciónmontaje fijo
posición de montajecon nivel de montaje vertical girable +/-180°, con nivel de montaje vertical inclinable +/- 30° hacia adelante/atrás
peso neto7,4 kg
Condiciones ambientales
temperatura ambiente / durante el funcionamiento
● mín.-40 °C
● máx.70 °C
Temperatura ambiente / durante el almacenamiento
● mín.-40 °C
● máx.70 °C
Certificados
designaciones de referencia
● según EN 61346-2Q
● según IEC 81346-2:2009Q
General Product ApprovalDeclaration of ConformityTest Certificatesother

CCC

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Miscellaneous

Manufacturer Declaration

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications


Producto
Número de artículo (número de mercado)3VT3763-3AA46-0AA0
Descripción de productoInterruptor automático 3VT3 gran poder de corte Icu=65 kA, 415V AC 4 polos; interruptor automático sin disparador de sobreintensidad N conmutado sin disparador auxiliar sin interruptor auxiliar/de alarma
Familia de productoNo disponible
Ciclo de vida del producto (PLM)PM410:Cancelación de producto
Fecha efectiva de PLMProducto se cancela desde: 0
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local300 / 1CC
Factor del metalLCP-----
Información de entrega
Regulaciones de control de exportaciónECCN : EAR99 / AL : N
Hora de entrega15 Día/Días
Peso neto (kg)7,515 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado262,00 x 282,00 x 147,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209763197
UPCNo disponible
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos3749
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/11/07
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
No disponible

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3VT3763-3AA46-0AA0 3VT3763-3AA46-0AA0 ES_3VT3763-3AA46-0AA0.pdf 729 Kbytes 3VT3763-3AA46-0AA0 3VT3763-3AA46-0AA0 ES_3VT3763-3AA46-0AA0.pdf
