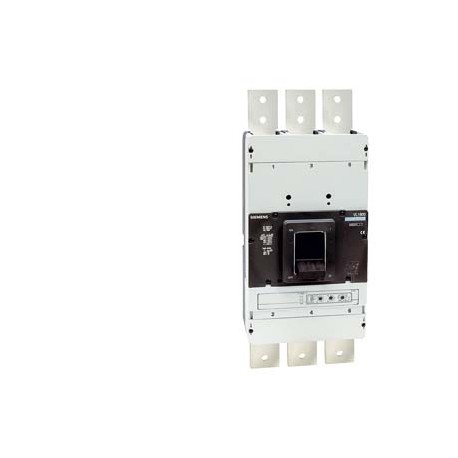

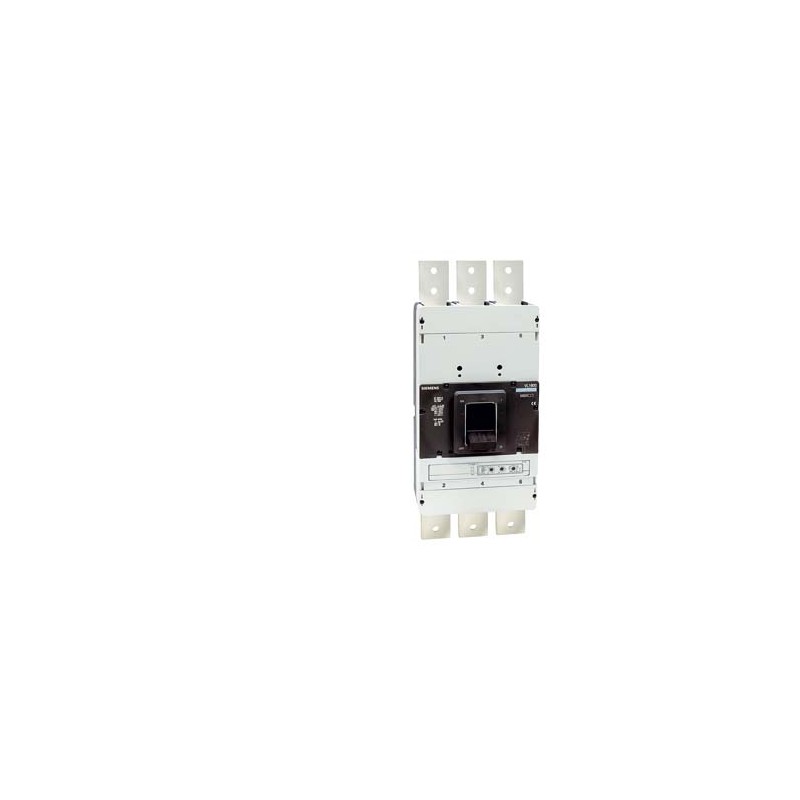

3VL8716-2SB30-0AA0 SIEMENS Interruptor automático VL1600H capacidad de maniobra alta Icu 70 kA, 415V AC 3 po.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VL8716-2SB30-0AA0 SIEMENS Interruptor automático VL1600H capacidad de maniobra alta Icu 70 kA, 415V AC 3 po..

3VL8716-2SB30-0AA0

SIEMENS

Interruptor automático VL1600H capacidad de maniobra alta Icu=70 kA, 415V AC 3 polos, protección de distribuciones disparador de sobreintensidad ETU10, LI In=1600 A, intensidad nominal Ir=640...1600 A, protección de sobrecarga, II=1,25 a 9xIn, protección de cortocircuito sin disparador auxiliar sin interruptor auxiliar/de alarma

Más detalles


Interruptores de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VL SENTRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Tensión nominal (EF003977) -V
Ejecución del elemento accionador (EF006976) -
Intensidad nominal permanente Iu (EF001389) 1600.0A
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 70.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['640', '1600']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['-', '-']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['2000', '14400']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Otros
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) true
Montaje en rail DIN opcional (EF008904) true
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) false
Con liberación de subtensión (EF007518) false
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Aparato completo con dispositivo de protección (EF008906) true
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) true
Clase de protección (IP) (EF005474) IP20


Interruptor automático VL1600H capacidad de maniobra alta Icu=70 kA, 415V AC 3 polos, protección de distribuciones disparador de sobreintensidad ETU10, LI In=1600 A, intensidad nominal Ir=640...1600 A, protección de sobrecarga, II=1,25 a 9xIn, protección de cortocircuito sin disparador auxiliar sin interruptor auxiliar/de alarma
La versión
Tipo de accionamiento de conmutación / accionamiento del motorNo
tipo del disparador de sobreintensidadETU10
Datos técnicos generales
Número de polos3
Tamaño constructivo del interruptor automático3VL8
Vida útil eléctrica (ciclos de maniobra) / típico1 500
Clase de potencia para interruptor automáticoN
Vida útil mecánica (ciclos de maniobra) / típico3 000
Designaciones de referencia / según DIN 40719, ampliado según IEC 204-2 / según IEC 750Q
Frecuencia de maniobra / máx.30 1/s
Voltaje
Tensión de servicio asignada Ue/máx.690 V
Tensión de aislamiento
● valor asignado800 V
● con AC / valor asignado800 V
Resistencia a tensión de choque / valor asignado8 kV
Tensión de empleo
● valor asignado / máx.690 V
● para circuito principal / con AC / con 50 Hz / máx.690 V
● para circuito principal / con AC / con 60 Hz / máx.690 V
Clase de protección
grado de protección IPIP20
función de protección del disparador de sobreintensidadLI
Electricidad
Corriente permanente / valor asignado1 600 A
Temperatura de reducción de potencia (derating) / para valor asignado de la corriente permanente50 °C
Valor de respuesta ajustable para corriente
● del disparador de sobrecarga dependiente de la corriente / valor final1 600 A
● del disparador instantáneo de cortocircuito / Valor inicial2 000 A
● del disparador instantáneo de cortocircuito / valor final14 400 A
Circuito principal
Frecuencia de empleo
● 1 / valor asignado50 Hz
● 2 / valor asignado60 Hz
Intensidad de empleo
● con 40 °C / valor asignado1 600 A
● con 50 °C / valor asignado1 600 A
● con 55 °C / valor asignado1 520 A
● con 60 °C / valor asignado1 520 A
● con 65 °C / valor asignado1 280 A
● con 70 °C / valor asignado1 280 A
Circuito auxiliar
Número de contactos conmutados / para contactos auxiliares0
Número de contactos NC / para contactos auxiliares0
Número de contactos NA / para contactos auxiliares0
Idoneidad
aptitud para usoprotección de instalaciones
Parámetros ajustables
Valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente / Valor inicial640 A
Detalles del producto
● Componente del producto / Señalizador de disparoNo
● Componente del producto / interruptor auxiliarNo
● Componente del producto / disparador de tensiónNo
● Componente del producto / disparador de mínima tensiónNo
● Componente del producto / disparador de mínima tensión con contacto en avanceNo
Ampliación del producto / opcional / accionamiento del motorSí
Función del producto
Función del producto
● del disparador térmico de sobrecargaajustable
● Protección de defecto a tierraNo
● para neutro / protección de cortocircuito y sobrecargaNo
● protección de sobrecargaSí
Cortocircuito
Poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V / valor asignado50 kA
● con 415 V / valor asignado35 kA
● con 500 V / valor asignado30 kA
● con 690 V / valor asignado15 kA
Poder de corte corriente de cortocircuito límite (Icu)
● con 240 V / valor asignado100 kA
● con 415 V / valor asignado70 kA
● con 440 V / valor asignado50 kA
● con 480 V / según NEMA / valor asignado50 kA
● con 500 V / valor asignado40 kA
● con 600 V / según NEMA / valor asignado30 kA
● con 690 V / valor asignado30 kA
Conexiones
Disposición de la conexión eléctrica / para circuito principalfrontal
Tipo de secciones de conductor conectables / para contactos auxiliares
● monofilar0,75 ... 1,5 mm²
● alma flexible / con preparación de los extremos de cable0,75 ... 1,0 mm²
Tipo de conexión eléctrica / para circuito principalsin accesorios de conexión
Diseño Mecánico
altura406,5 mm
anchura228,5 mm
profundidad333,5 mm
Tipo de fijaciónmontaje fijo
Condiciones ambientales
temperatura ambiente / durante el funcionamiento
● mín.-25 °C
● máx.70 °C
Temperatura ambiente / durante el almacenamiento
● mín.-40 °C
● máx.80 °C
Certificados
Certificado de aptitudIEC, poder de corte elevado (H)
designaciones de referencia
● según EN 61346-2Q
General Product ApprovalEMCTest CertificatesShipping Approval

CCC

Miscellaneous

TSE

C-TICK

Special Test Certificate

RINA / Registro Italiano Navale

Shipping Approvalother

RMRS / Russian Maritime Register

Environmental Confirmations

Miscellaneous

Confirmation

Manufacturer Declaration

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications


Producto
Número de artículo (número de mercado)3VL8716-2SB30-0AA0
Descripción de productoInterruptor automático VL1600H capacidad de maniobra alta Icu=70 kA, 415V AC 3 polos, protección de distribuciones disparador de sobreintensidad ETU10, LI In=1600 A, intensidad nominal Ir=640...1600 A, protección de sobrecarga, II=1,25 a 9xIn, protección de cortocircuito sin disparador auxiliar sin interruptor auxiliar/de alarma
Familia de productoNo disponible
Ciclo de vida del producto (PLM)PM400:Fase Inicio / Ilimitado suministro de repuestos
Fecha efectiva de PLMEliminación de producto desde: 0
Notas
Para más información, consulte a su interlocutor: www.siemens.com/lowvoltage/con
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33A / 1CC
Factor del metalLAP-----
Información de entrega
Regulaciones de control de exportaciónECCN : EAR99 / AL : N
Hora de entrega5 Día/Días
Peso neto (kg)33,400 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado300,00 x 600,00 x 250,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209826748
UPCNo disponible
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos3740
Group CodeP360
País de origenMéxico
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoNo
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM4EC000228
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
UNSPSC1439-12-16-01
UNSPSC1539-12-16-01

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
3VL8716-2SB30-0AA0 3VL8716-2SB30-0AA0 ES_3VL8716-2SB30-0AA0.pdf 165 Kbytes 3VL8716-2SB30-0AA0 3VL8716-2SB30-0AA0 ES_3VL8716-2SB30-0AA0.pdf
