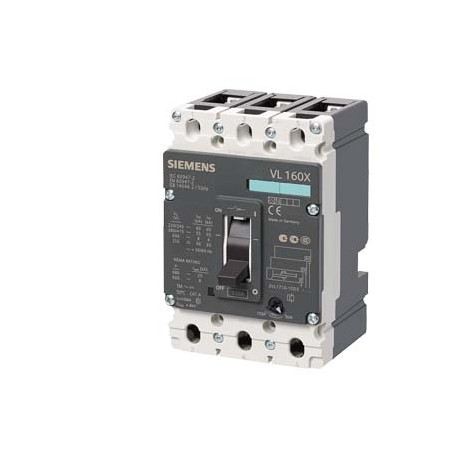

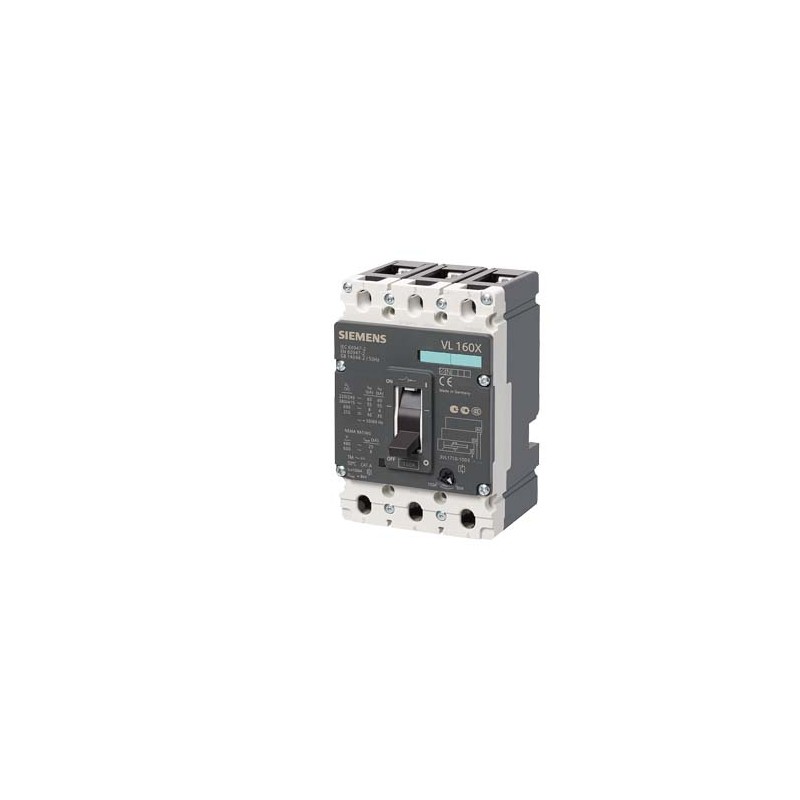

3VL1710-1DA33-0AA0 SIEMENS Interruptor automático VL160X N poder de corte estándar Icu 55 kA, 415V AC 3 polo.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VL1710-1DA33-0AA0 SIEMENS Interruptor automático VL160X N poder de corte estándar Icu 55 kA, 415V AC 3 polo..

3VL1710-1DA33-0AA0

SIEMENS

Interruptor automático VL160X N poder de corte estándar Icu=55 kA, 415V AC 3 polos, protección de distribuciones disparador de sobreintensidad TM, LI In=100 A, intensidad nominal Ir=100 A, protección de sobrecarga II=1000 A, protección de cortocircuito sin disparador auxiliar sin interruptor auxiliar/de alarma

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VL SENTRON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo está obsoleto.

Ir al producto alternativo: 3VA1110-5ED36-0AA0 3VA1110-5ED36-0AA0

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Tensión nominal (EF003977) -V
Ejecución del elemento accionador (EF006976) -
Intensidad nominal permanente Iu (EF001389) 100.0A
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 55.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['100', '100']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['-', '-']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['1000', '1000']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Abrazadera de bastidor
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) true
Montaje en rail DIN opcional (EF008904) true
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) false
Con liberación de subtensión (EF007518) false
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Aparato completo con dispositivo de protección (EF008906) true
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) true
Clase de protección (IP) (EF005474) IP20


Interruptor automático VL160X N poder de corte estándar Icu=55 kA, 415V AC 3 polos, protección de distribuciones disparador de sobreintensidad TM, LI In=100 A, intensidad nominal Ir=100 A, protección de sobrecarga II=1000 A, protección de cortocircuito sin disparador auxiliar sin interruptor auxiliar/de alarma
La versión
Tipo de accionamiento de conmutación / accionamiento del motorNo
tipo del disparador de sobreintensidadTM
Datos técnicos generales
Número de polos3
Tamaño constructivo del interruptor automático3VL1
Vida útil eléctrica (ciclos de maniobra) / típico10 000
Clase de potencia para interruptor automáticoN
Vida útil mecánica (ciclos de maniobra) / típico20 000
Designaciones de referencia / según DIN 40719, ampliado según IEC 204-2 / según IEC 750Q
Frecuencia de maniobra / máx.120 1/s
Voltaje
Tensión de servicio asignada Ue/máx.690 V
Tensión de aislamiento
● valor asignado800 V
● con AC / valor asignado800 V
Resistencia a tensión de choque / valor asignado8 kV
Tensión de empleo
● valor asignado / máx.690 V
● para circuito principal / con AC / con 50 Hz / máx.690 V
● para circuito principal / con AC / con 60 Hz / máx.690 V
● para circuito principal / con DC / máx.500 V
Clase de protección
grado de protección IPIP20
función de protección del disparador de sobreintensidadLI
Electricidad
Corriente permanente / valor asignado100 A
Temperatura de reducción de potencia (derating) / para valor asignado de la corriente permanente50 °C
Valor de respuesta ajustable para corriente
● del disparador de sobrecarga dependiente de la corriente / valor final100 A
● del disparador instantáneo de cortocircuito / Valor inicial1 000 A
● del disparador instantáneo de cortocircuito / valor final1 000 A
Circuito principal
Frecuencia de empleo
● 1 / valor asignado50 Hz
● 2 / valor asignado60 Hz
Intensidad de empleo
● con 40 °C / valor asignado100 A
● con 50 °C / valor asignado100 A
● con 55 °C / valor asignado93 A
● con 60 °C / valor asignado93 A
● con 65 °C / valor asignado86 A
● con 70 °C / valor asignado86 A
Circuito auxiliar
Número de contactos conmutados / para contactos auxiliares0
Número de contactos NC / para contactos auxiliares0
Número de contactos NA / para contactos auxiliares0
Idoneidad
aptitud para usoprotección de instalaciones
Parámetros ajustables
Valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente / Valor inicial100 A
Detalles del producto
● Componente del producto / Señalizador de disparoNo
● Componente del producto / interruptor auxiliarNo
● Componente del producto / disparador de tensiónNo
● Componente del producto / disparador de mínima tensiónNo
● Componente del producto / disparador de mínima tensión con contacto en avanceNo
Ampliación del producto / opcional / accionamiento del motorSí
Función del producto
Función del producto
● del disparador térmico de sobrecargafijo
● Protección de defecto a tierraNo
● para neutro / protección de cortocircuito y sobrecargaNo
● protección de sobrecargaSí
Cortocircuito
Poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V / valor asignado65 kA
● con 415 V / valor asignado55 kA
● con 500 V / valor asignado14 kA
● con 690 V / valor asignado4 kA
Poder de corte corriente de cortocircuito límite (Icu)
● con 240 V / valor asignado65 kA
● con 415 V / valor asignado55 kA
● con 440 V / valor asignado25 kA
● con 480 V / según NEMA / valor asignado25 kA
● con 500 V / valor asignado18 kA
● con 600 V / según NEMA / valor asignado8 kA
● con 690 V / valor asignado8 kA
Conexiones
Disposición de la conexión eléctrica / para circuito principalfrontal
Tipo de secciones de conductor conectables / para contactos principales
● en barra flexible12 x 10 mm
● monofilar2,5 ... 95 mm²
● alma flexible / con preparación de los extremos de cable2,5 ... 50 mm²
● multifilar2,5 ... 95 mm²
Tipo de secciones de conductor conectables / para contactos auxiliares
● monofilar0,75 ... 1,5 mm²
● alma flexible / con preparación de los extremos de cable0,75 ... 1,0 mm²
Tipo de conexión eléctrica / para circuito principalborne de caja
Diseño Mecánico
altura157,5 mm
anchura104,5 mm
profundidad106,5 mm
Tipo de fijaciónmontaje fijo
Condiciones ambientales
temperatura ambiente / durante el funcionamiento
● mín.0 °C
● máx.70 °C
Temperatura ambiente / durante el almacenamiento
● mín.-40 °C
● máx.80 °C
Certificados
Certificado de aptitudIEC, poder de corte estándar (N)
designaciones de referencia
● según EN 61346-2Q
General Product ApprovalEMCDeclaration of Conformity

CCC

Miscellaneous

TSE

KC

C-TICK

EC/EU-Declaration of Conformity

Test CertificatesShipping Approval

Special Test Certificate

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Shipping Approvalother

RMRS / Russian Maritime Register

Confirmation

Environmental Confirmations

Manufacturer Declaration

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications


Producto
Número de artículo (número de mercado)3VL1710-1DA33-0AA0
Descripción de productoInterruptor automático VL160X N poder de corte estándar Icu=55 kA, 415V AC 3 polos, protección de distribuciones disparador de sobreintensidad TM, LI In=100 A, intensidad nominal Ir=100 A, protección de sobrecarga II=1000 A, protección de cortocircuito sin disparador auxiliar sin interruptor auxiliar/de alarma
Familia de productoNo disponible
Ciclo de vida del producto (PLM)PM400:Fase Inicio / Ilimitado suministro de repuestos
Fecha efectiva de PLMEliminación de producto desde: 0
Notas
3VA1110-5ED36-....
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33A / 1CC
Factor del metalLBO-----
Información de entrega
Regulaciones de control de exportaciónECCN : EAR99 / AL : N
Hora de entrega5 Día/Días
Peso neto (kg)2,213 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado130,00 x 245,00 x 120,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209473102
UPCNo disponible
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos3740
Group CodeP360
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM4EC000228
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
UNSPSC1439-12-16-01
UNSPSC1539-12-16-01

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3VL1710-1DA33-0AA0 3VL1710-1DA33-0AA0 ES_3VL1710-1DA33-0AA0.pdf 228 Kbytes 3VL1710-1DA33-0AA0 3VL1710-1DA33-0AA0 ES_3VL1710-1DA33-0AA0.pdf
