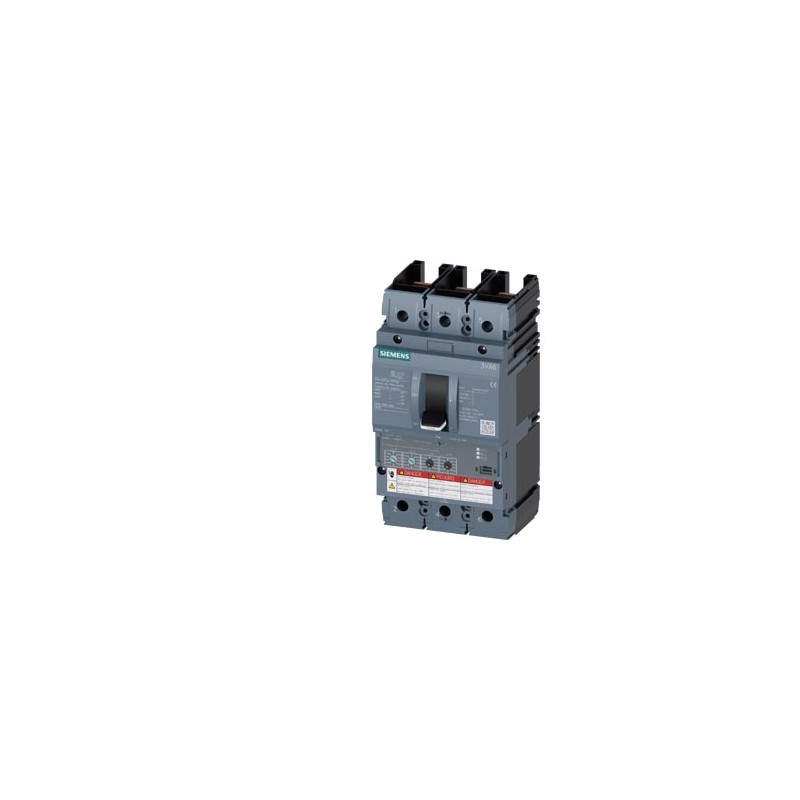

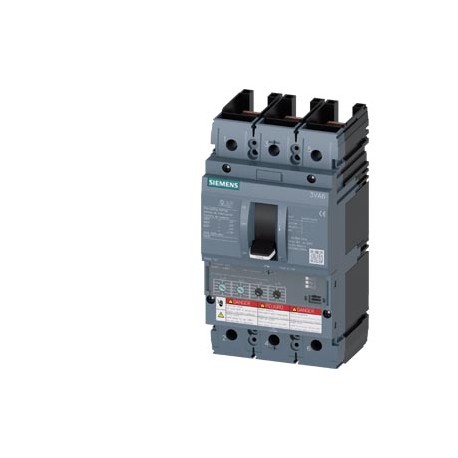

3VA6115-0HM31-0AA0 SIEMENS SENTRON. Interruptor automático 3VA6 UL Frame 150 clase de poder de corte E 200 k.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VA6115-0HM31-0AA0 SIEMENS SENTRON. Interruptor automático 3VA6 UL Frame 150 clase de poder de corte E 200 k..

3VA6115-0HM31-0AA0

SIEMENS

SENTRON, Interruptor automático 3VA6 UL Frame 150 clase de poder de corte E 200 kA a 480 V de 3 polos, protección de distribuciones ETU330, LIG, In=150A protección de sobrecarga Ir=60 A...150 A protección contra cortocircuitos Ii=1,5...12 x In protección por puesta a tierra Ig=0,2...1 x In, tg=0,1/0,3 s sin conexión Fabricado bajo pedido sin posibilidad de devolución o cancelación.

Más detalles


DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $2,740.00
Precio unitario: $2,740.00
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Interruptor automático 3VA6 UL tamaño 150 clase de poder de corte E 200 kA @ 480 V 3 polos, protección de distribuciones ETU330, LIG, In=150 A protección de sobrecarga Ir = 60 A...150 A protección de cortocircuito Ii = 1,5 ... 12 × In protección de defecto a tierra Ig=0,2...1 x In, tg = 0,1/0,3 s sin conexión
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor automático de caja moldeada
designación del producto / según UL FileEDAE
tipo de productoProtección de distribuciones
tipo de interruptor / según UL 489 / interruptor automático Heating, Air Conditioning, and Refrigeration (tipo HACR)Sí
tipo del disparador de sobreintensidadETU330
función de protección del disparador de sobreintensidadLIG
número de polos3
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
pérdidas [W] / máx.29 W
pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo9,67 W
vida útil mecánica (ciclos de maniobra) / típico25 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V14 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V9 800
vida útil eléctrica (ciclos de maniobra) / con 480 V14 000
vida útil eléctrica (ciclos de maniobra) / con 600 V9 800
propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaNo
tipo de la vigilancia de defectos a tierraCálculo de intensidad suma L
función del producto
● función de comunicaciónNo
● otras funciones de mediciónNo
Peso neto por UC2.2 kg
Electricidad
marcado / según UL 489 / 100%-rated breakerNo
intensidad de empleo
● con 40 °C150 A
● con 45 °C150 A
● con 50 °C150 A
● con 55 °C145 A
● con 60 °C139 A
● con 65 °C133 A
● con 70 °C128 A
Capacidad de conmutación IEC 60947
poder de corte corriente de cortocircuito límite (Icu)
● con 415 V150 kA
● con 690 V3 kA
poder de corte corriente de cortocircuito de servicio (Ics)
● con 415 V150 kA
● con 690 V3 kA
poder de cierre corriente de cortocircuito (Icm)
● con 415 V440 kA
● con 690 V4,5 kA
Capacidad de conmutación UL 489
poder de corte corriente
● con 480 V200 kA
● con 600 V100 kA
Parámetros ajustables
clase de disparo / del disparador L / con característica I2t / valor inicial0,5 s
clase de disparo / del disparador L / con característica I2t / valor final17 s
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / mín.225 A
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / máx.1 500 A
función del producto / protección de defecto a tierraSí
valor de respuesta ajustable para corriente / con disparo G / con característica estándar / valor inicial30 A
valor de respuesta ajustable para corriente / con disparo G / con característica estándar / valor final150 A
tiempo total de apertura / con disparo G / con característica estándar / valor inicial0,1 s
tiempo total de apertura / con disparo G / con característica estándar / valor final0,3 s
Diseño Mecánico
altura [pulgadas]7,8 in
Altura198 mm
anchura [pulgadas]4,13 in
Anchura105 mm
profundidad [pulgadas]3,39 in
profundidad86 mm
Conexiones
disposición de la conexión eléctrica / para circuito principalsin conexión
tipo de conexión eléctrica / para circuito principalsin
Circuito auxiliar
componente del producto
● disparador de mínima tensiónNo
● disparador de tensiónNo
● señalizador de disparoNo
número de contactos conmutados / para contactos auxiliares0
Accesorios
ampliación del producto / opcional / accionamiento del motorSí
Condiciones ambientales
grado de protección IP / frontalIP40
temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
designaciones de referencia / según IEC 81346-2:2009Q
certificado de aptitud / como homologación para Marine (no buques de guerra) / suplemento SBSí

Descargas y manuales

General Product Approval

Confirmation

UL

Miscellaneous

VDE

CB-Testreport

Miscellaneous

General Product ApprovalEMCDeclaration of ConformityMarine / Shippingother

EAC

RCM

EC/EU-Declaration of Conformity

UK Declaration of Conformity

ABS (American Bureau of Shipping)

Miscellaneous

other

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:8/2/2022
Fecha
16/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3VA6115-0HM31-0AA0
Descripción de productoInterruptor automático 3VA6 UL tamaño 150 clase de poder de corte E 200 kA @ 480 V 3 polos, protección de distribuciones ETU330, LIG, In=150 A protección de sobrecarga Ir = 60 A...150 A protección de cortocircuito Ii = 1,5 ... 12 × In protección de defecto a tierra Ig=0,2...1 x In, tg = 0,1/0,3 s sin conexión
Familia de productoInterruptores automáticos de caja moldeada 3VA hasta 1000 A, UL / IEC
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local339 / 1CB
Factor del metalLOA-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega15 Día/Días
Peso neto (kg)2,200 Kg
Dimensión de empaquetado134,00 x 200,00 x 145,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042949434672
UPC804766977657
Commodity code85362090
LKZ_FDB/ CatalogIDLV10
Grupo de productos5383
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/19
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
