> SIEMENS>DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN>Interruptores Automáticos Caja Moldeada 3VA STRON>3VA5160-5ED31-0BA0 SIEMENS .
Anterior producto Siguiente producto

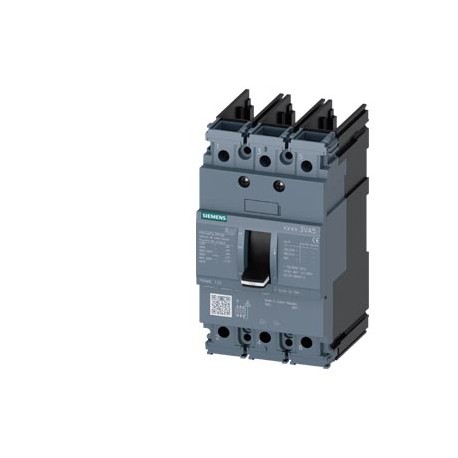

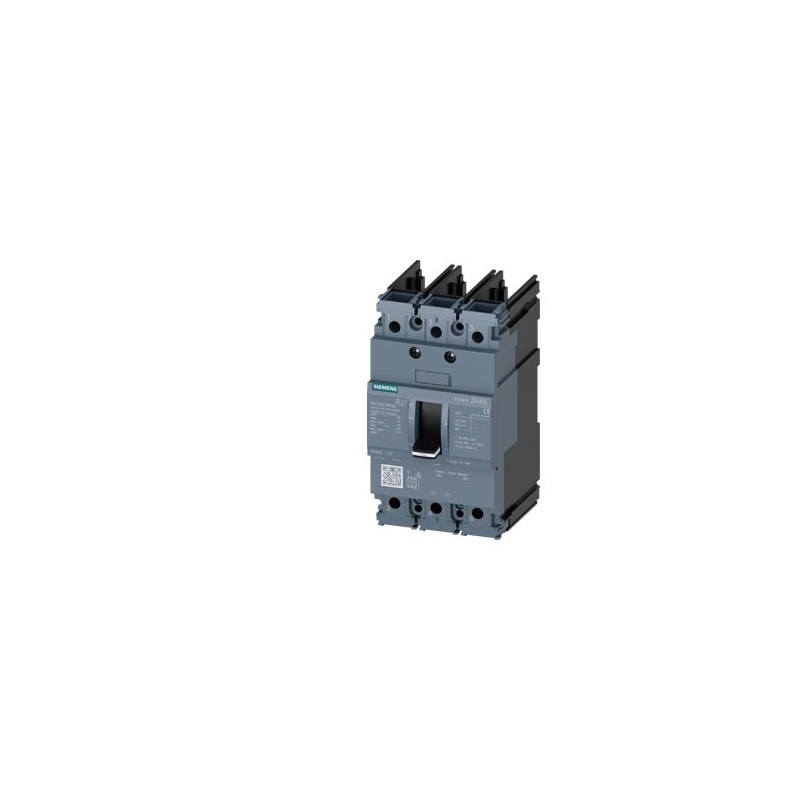

3VA5160-5ED31-0BA0 SIEMENS . Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VA5160-5ED31-0BA0 SIEMENS .

3VA5160-5ED31-0BA0

SIEMENS

.

Circuit breaker 3VA5 UL frame 125 breaking capacity class M 35kA @ 480 V 3-pole, line protection TM210, FTFM, In=60A overload protection Ir=60A fixed short-circuit protection Ii=10 x In without connection circuit breaker 3VA5 UL frame 125 breaking capacity class M 35kA @ 480 V 3-pole, line protection TM210, FTFM, In=60A overload protection Ir=60A fixed short-circuit protection Ii=10 x In without connection. Fabricado bajo pedido sin posibilidad de devolución o cancelación.

Más detalles


DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

.
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor automático de caja moldeada
designación del producto / según UL FileMEAS
tipo de interruptor / según UL 489 / interruptor automático Heating, Air Conditioning, and Refrigeration (tipo HACR)Sí
tipo de interruptor / según UL 489 / interruptor automático High Intensity Discharge (tipo HID)No
tipo de interruptor / según UL 489 / interruptor automático Switching Duty (tipo SWD)No
tipo del disparador de sobreintensidadTM210
función de protección del disparador de sobreintensidadLI
número de polos3
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
tensión de empleo / con DC / valor asignado500 V
pérdidas [W] / máx.15,4 W
pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo5,13 W
vida útil mecánica (ciclos de maniobra) / típico20 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V8 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V4 000
vida útil eléctrica (ciclos de maniobra) / con 480 V8 000
vida útil eléctrica (ciclos de maniobra) / con 600 V4 000
propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaNo
función del producto
● función de comunicaciónNo
● otras funciones de mediciónNo
Peso neto por UC0.954 kg
Electricidad
marcado / según UL 489 / 100%-rated breakerNo
intensidad de empleo
● con 40 °C60 A
● con 45 °C59 A
● con 50 °C58 A
● con 55 °C57 A
● con 60 °C56 A
● con 65 °C55 A
● con 70 °C54 A
Capacidad de conmutación IEC 60947
clase de poder de corte del interruptor automáticoM
poder de corte corriente de cortocircuito límite (Icu)
● con 240 V85 kA
● con 415 V55 kA
● con 690 V7 kA
poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V85 kA
● con 415 V55 kA
● con 690 V5 kA
poder de cierre corriente de cortocircuito (Icm)
● con 240 V187 kA
● con 415 V121 kA
● con 690 V11,9 kA
Capacidad de conmutación UL 489
poder de corte corriente
● con 240 V85 kA
● con 480 V35 kA
● con 600 Y/347 V18 kA
Parámetros ajustables
función del producto / protección de defecto a tierraNo
Diseño Mecánico
altura [pulgadas]5,51 in
Altura140 mm
anchura [pulgadas]3 in
Anchura76,2 mm
profundidad [pulgadas]3,01 in
profundidad76,5 mm
Conexiones
disposición de la conexión eléctrica / para circuito principalsin conexión
tipo de conexión eléctrica / para circuito principalsin
Circuito auxiliar
componente del producto
● disparador de mínima tensiónSí
● disparador de tensiónNo
● señalizador de disparoNo
número de contactos conmutados / para contactos auxiliares0
Accesorios
ampliación del producto / opcional / accionamiento del motorSí
referencia del fabricante
● del cuerpo de interruptor incluido en el suministro#BEZUG!
● del disparador auxiliar integrado3VA9608-0BB11
Condiciones ambientales
grado de protección IP / frontalIP40
temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
designaciones de referencia / según IEC 81346-2:2009Q
certificado de aptitud / como homologación para Marine (no buques de guerra) / suplemento SBNo

Descargas y manuales

General Product Approval

CSA

CCC

Confirmation

UL

Miscellaneous

VDE

General Product ApprovalEMCTest CertificatesMarine / Shipping

Miscellaneous

EAC

RCM

Miscellaneous

ABS (American Bureau of Shipping)

BV / Bureau Veritas

Marine / Shippingother

DNV / Det Norske Veritas

LR (Lloyds Register)

RMRS / Russian Maritime Register

Miscellaneous

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:21/10/2021
Fecha
11/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3VA5160-5ED31-0BA0
Descripción de producto.
Familia de productoSinopsis de datos de pedido
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local339 / 1CB
Factor del metalLOA-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega10 Día/Días
Peso neto (kg)0,954 Kg
Dimensión de empaquetado92,00 x 150,00 x 116,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042949331193
UPCNo disponible
Commodity code85362010
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5385
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 08/03/20
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
