> SIEMENS>DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN>Interruptores Automáticos Caja Moldeada 3VA STRON>3VA2510-6HK32-0AA0 SIEMENS Interruptor automático 3VA2 IEC Frame 1000 Clase de poder de corte H Icu 85 kA @ ..
Anterior producto Siguiente producto

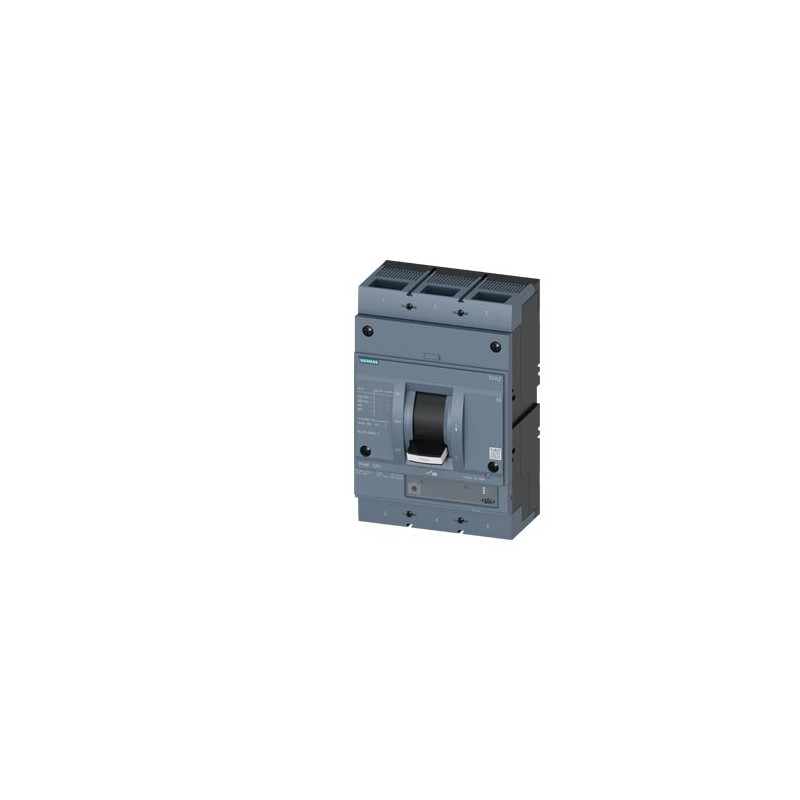

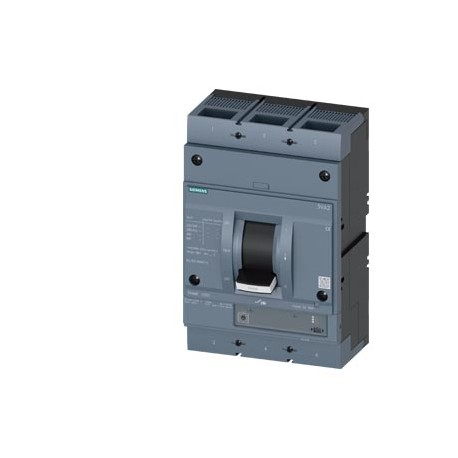

3VA2510-6HK32-0AA0 SIEMENS Interruptor automático 3VA2 IEC Frame 1000 Clase de poder de corte H Icu 85 kA @ .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VA2510-6HK32-0AA0 SIEMENS Interruptor automático 3VA2 IEC Frame 1000 Clase de poder de corte H Icu 85 kA @ ..

3VA2510-6HK32-0AA0

SIEMENS

Interruptor automático 3VA2 IEC Frame 1000 Clase de poder de corte H Icu=85 kA @ 415V 3 polos, protección de distribuciones ETU340, ELISA LI, In=1000 A protección de sobrecarga Ir=400 A...1000 A protección de cortocircuito Ii=10 x In conexión plana con tornillos

INTERRUPTOR AUTOMATICO 3VA2 IEC tamaño 1000 CLASE DE PODER DE CORTE H Icu=85kA @ 415V 3 POLOS, PROTEC. DISTRIBUCIONES ETU340, ELISA LI, IN=1000A PROTECCION DE SOBRECARGA IR=400A ...1000A PROTECCION DE CORTOCIRCUITO II=10 X IN CONEXIONES PLANAS POR TORNILLO. Fabricado bajo pedido sin posibilidad de devolución o cancelación.

Más detalles


Interruptores de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $5,316.71
Precio unitario: $5,316.71

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Interruptor automático 3VA2 IEC Frame 1000 Clase de poder de corte H Icu=85 kA @ 415V 3 polos, protección de distribuciones ETU340, ELISA LI, In=1000 A protección de sobrecarga Ir=400 A...1000 A protección de cortocircuito Ii=10 x In conexión plana con tornillos
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor automático de caja moldeada
tipo de productoProtección de distribuciones
tipo del disparador de sobreintensidadETU340
función de protección del disparador de sobreintensidadELISA LI
número de polos3
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
pérdidas [W] / máx.330 W
pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo110 W
vida útil mecánica (ciclos de maniobra) / típico10 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V4 900
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V3 400
propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaNo
tipo de la vigilancia de defectos a tierraSin
función del producto
● función de comunicaciónNo
● otras funciones de mediciónNo
Peso neto por UC13.5 kg
Electricidad
corriente permanente / valor asignado / máx.1 000 A
Corriente permanente asignada Iu1 000 A
intensidad de empleo
● con 40 °C1 000 A
● con 45 °C1 000 A
● con 50 °C1 000 A
● con 55 °C1 000 A
● con 60 °C955 A
● con 65 °C885 A
● con 70 °C815 A
Capacidad de conmutación IEC 60947
clase de poder de corte del interruptor automáticoH
poder de corte corriente de cortocircuito límite (Icu)
● con 240 V110 kA
● con 415 V85 kA
● con 440 V85 kA
● con 500 V55 kA
● con 690 V35 kA
poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V110 kA
● con 415 V85 kA
● con 440 V70 kA
● con 500 V55 kA
● con 690 V19 kA
poder de cierre corriente de cortocircuito (Icm)
● con 240 V242 kA
● con 415 V187 kA
● con 440 V187 kA
● con 500 V121 kA
● con 690 V73,5 kA
Parámetros ajustables
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / mín.10 000 A
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / máx.10 000 A
función del producto / protección de defecto a tierraNo
Diseño Mecánico
altura [pulgadas]12,6 in
Altura320 mm
anchura [pulgadas]8,27 in
Anchura210 mm
profundidad [pulgadas]4,72 in
profundidad120 mm
Conexiones
disposición de la conexión eléctrica / para circuito principalconexión frontal
tipo de secciones de conductor conectables / para conexión de barra plana / mín.20 x 4 mm
tipo de secciones de conductor conectables / para conexión de barra plana / máx.50 x 28 mm
Circuito auxiliar
componente del producto
● disparador de mínima tensiónNo
● disparador de tensiónNo
● señalizador de disparoNo
número de contactos conmutados / para contactos auxiliares0
Accesorios
ampliación del producto / opcional / accionamiento del motorNo
Condiciones ambientales
grado de protección IP / frontalIP40
temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
designaciones de referencia / según IEC 81346-2:2009Q

Descargas y manuales

General Product ApprovalEMC

Confirmation

CCC

VDE

Miscellaneous

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Miscellaneous

Special Test Certificate

ABS (American Bureau of Shipping)

Marine / Shippingother

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

RMRS / Russian Maritime Register

CCS / China Classification Society

Miscellaneous

other

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:8/10/2021
Fecha
7/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3VA2510-6HK32-0AA0
Descripción de productoInterruptor automático 3VA2 IEC Frame 1000 Clase de poder de corte H Icu=85 kA @ 415V 3 polos, protección de distribuciones ETU340, ELISA LI, In=1000 A protección de sobrecarga Ir=400 A...1000 A protección de cortocircuito Ii=10 x In conexión plana con tornillos
Familia de productoInterruptores automáticos de caja moldeada 3VA hasta 1600 A, IEC
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local339 / 1CB
Factor del metalLPB-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega30 Día/Días
Peso neto (kg)13,500 Kg
Dimensión de empaquetado318,00 x 365,00 x 178,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042948836002
UPC195125111387
Commodity code85362090
LKZ_FDB/ CatalogIDLV10
Grupo de productos5374
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/01/16
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01

Datos ETIM

ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Intensidad nominal permanente Iu (EF001389) 1000.0A
Tensión nominal (EF003977) ['690', '690']V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 85.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['400', '1000']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['-', '-']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['10000', '10000']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) true
Montaje en rail DIN opcional (EF008904) true
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) -
Con liberación de subtensión (EF007518) -
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) true
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) -
Clase de protección (IP) (EF005474) IP40
