SIEMENSDISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓNINTERRUPTORES AUTOMÁTICOS CAJA MOLDEADA 3VA SENTRON3VA2325-8JP32-0AA0 SIEMENS SENTRON. Interruptor automático 3VA2 IEC Frame 400 clase de poder de corte L Icu ..

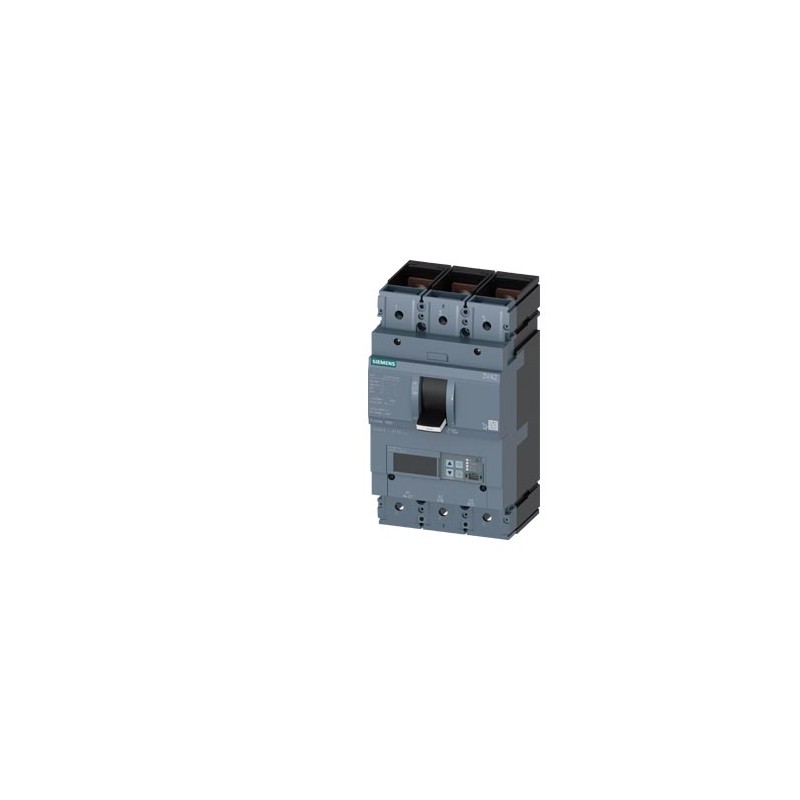

SIEMENS 3VA2325-8JP32-0AA0 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

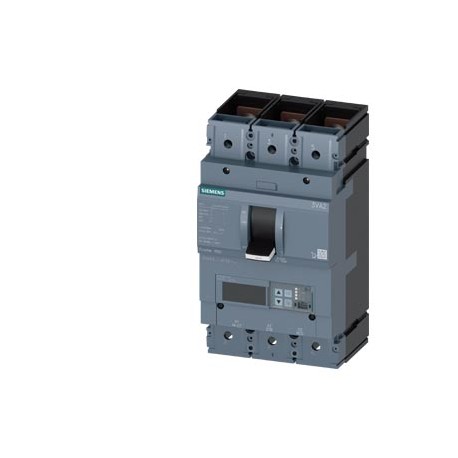

3VA2325-8JP32-0AA0 SIEMENS SENTRON. Interruptor automático 3VA2 IEC Frame 400 clase de poder de corte L Icu ..

Código: 3VA2325-8JP32-0AA0

Fabricante: SIEMENS

Descripción:

SENTRON, Interruptor automático 3VA2 IEC Frame 400 clase de poder de corte L Icu=150 kA a 415V de 3 polos, protección de distribuciones ETU550, LSI, In=250 A protección contra sobrecarga Ir=100 A...250 A protección contra cortocircuitos Isd=0,6...10 x In, Ii=1,5..12 x In protección de conductor neutro opcionalmente con variante externa de transformador de intensidad, hasta 160% conexión plana por tornillo Fabricado bajo pedido sin posibilidad de devolución o cancelación.
Interruptor automático 3VA2 IEC. Fabricado bajo pedido sin posibilidad de devolución o cancelación.

Categorías:

  • SIEMENS > DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 4.184,43 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 10-15 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Interruptor automático 3VA2 IEC
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor automático de caja moldeada
tipo de productoProtección de distribuciones
tipo del disparador de sobreintensidadETU550
función de protección del disparador de sobreintensidadLSI
número de polos3
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
pérdidas [W] / máx.37,5 W
pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo12,5 W
vida útil mecánica (ciclos de maniobra) / típico20 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V6 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V4 200
propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaSí
tipo de la vigilancia de defectos a tierraSin
función del producto
● función de comunicaciónSí
● otras funciones de mediciónNo
Peso neto por UC4300 g
Electricidad
corriente permanente / valor asignado / máx.400 A
Corriente permanente asignada Iu250 A
intensidad de empleo
● con 40 °C250 A
● con 45 °C250 A
● con 50 °C250 A
● con 55 °C250 A
● con 60 °C250 A
● con 65 °C250 A
● con 70 °C250 A
Capacidad de conmutación IEC 60947
clase de poder de corte del interruptor automáticoL
poder de corte corriente de cortocircuito límite (Icu)
● con 240 V200 kA
● con 415 V150 kA
● con 440 V150 kA
● con 500 V100 kA
● con 690 V25 kA
poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V200 kA
● con 415 V150 kA
● con 440 V150 kA
● con 500 V100 kA
● con 690 V18 kA
poder de cierre corriente de cortocircuito (Icm)
● con 240 V440 kA
● con 415 V330 kA
● con 440 V330 kA
● con 500 V220 kA
● con 690 V52,5 kA
Parámetros ajustables
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / mín.375 A
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / máx.3 000 A
tipo de protección de neutroajustable DES; 20% a 160%
función del producto / protección de defecto a tierraNo
Diseño Mecánico
altura [pulgadas]9,76 in
Altura248 mm
anchura [pulgadas]5,43 in
Anchura138 mm
profundidad [pulgadas]4,33 in
profundidad110 mm
Conexiones
disposición de la conexión eléctrica / para circuito principalconexión frontal
tipo de secciones de conductor conectables / para conexión de barra plana / mín.20 x 1 mm
tipo de secciones de conductor conectables / para conexión de barra plana / máx.35 x 10 mm
Circuito auxiliar
componente del producto
● disparador de mínima tensiónNo
● disparador de tensiónNo
● señalizador de disparoNo
número de contactos conmutados / para contactos auxiliares0
Accesorios
ampliación del producto / opcional / accionamiento del motorSí
Condiciones ambientales
grado de protección IP / frontalIP40
temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
designaciones de referencia / según IEC 81346-2:2009Q

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

Confirmation

Miscellaneous

EAC

RCM

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test CertificatesMarine / Shippingother

Type Test Certificates/Test Report

Miscellaneous

Special Test Certificate

CCS / China Classification Society

Miscellaneous

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:2/10/2021
Fecha
15/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3VA2325-8JP32-0AA0
Descripción de productoInterruptor automático 3VA2 IEC
Familia de productoInterruptores automáticos de caja moldeada 3VA hasta 1600 A, IEC
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local339 / 1CB
Factor del metalLOA-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega30 Día/Días
Peso neto (kg)4,300 Kg
Dimensión de empaquetado165,00 x 265,00 x 170,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042948806500
UPC195125042186
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5374
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/04/14
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
