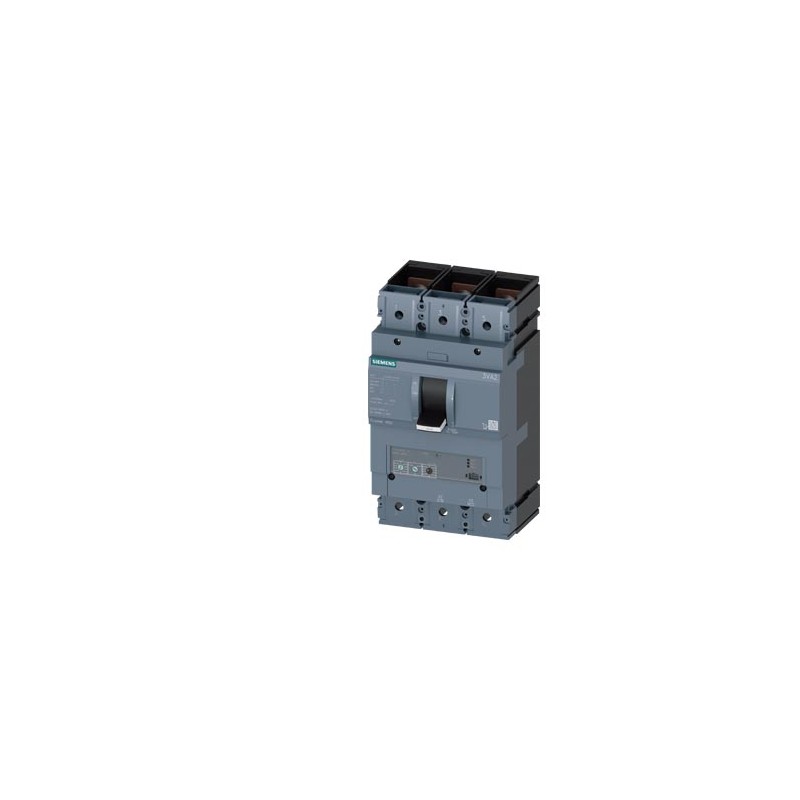

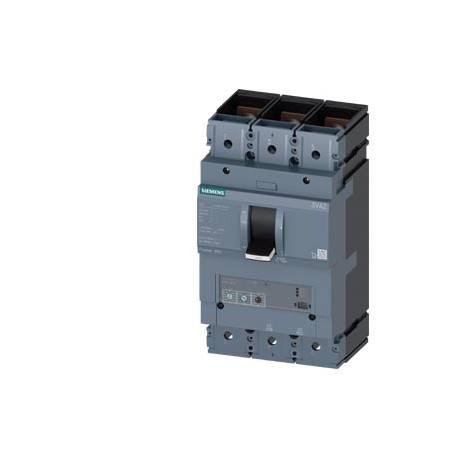

3VA2325-7MN32-0AA0 SIEMENS Interruptor automático 3VA2 IEC Frame 400 Clase de poder de corte C Icu 110 kA @ .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VA2325-7MN32-0AA0 SIEMENS Interruptor automático 3VA2 IEC Frame 400 Clase de poder de corte C Icu 110 kA @ ..

3VA2325-7MN32-0AA0

SIEMENS

Interruptor automático 3VA2 IEC Frame 400 Clase de poder de corte C Icu=110 kA @ 415V 3 polos, protección de motor ETU350M, LSI, In=250 A protección de sobrecarga Ir=100 A...250 A protección de cortocircuito Isd=3...15 x Ir, Ii=15 x In conexión plana con tornillos

INTERRUPTOR AUTOMATICO 3VA2 IEC TAMAÑO 400 CLASE DE PODER DE CORTE C ICU=110KA @ 415 V 3 POLOS, PROT. MOTORES ETU350M, LSI, IN=250A PROTECCION DE SOBRECARGA IR=100A ...250A PROTECCION DE CORTOCIRCUITO ISD=3... 15 X IR, II=15 X IN CONEXIONES PLANAS POR TORNILLO. Fabricado bajo pedido sin posibilidad de devolución o cancelación.

Más detalles


DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $2,500.70
Precio unitario: $2,500.70

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Interruptor automático 3VA2 IEC Frame 400 Clase de poder de corte C Icu=110 kA @ 415V 3 polos, protección de motor ETU350M, LSI, In=250 A protección de sobrecarga Ir=100 A...250 A protección de cortocircuito Isd=3...15 x Ir, Ii=15 x In conexión plana con tornillos
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor automático de caja moldeada
tipo de productoProtección de motores
tipo del disparador de sobreintensidadETU350M
función de protección del disparador de sobreintensidadLSI
número de polos3
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
potencia de empleo / con AC-3 / con 400 V110 000 W
potencia de empleo / con AC-3 / con 230 V55 000 W
pérdidas [W] / máx.37,5 W
pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo12,5 W
vida útil mecánica (ciclos de maniobra) / típico20 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V6 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V4 200
vida útil eléctrica (ciclos de maniobra) / con AC-3 / con 380/415 V4 000
propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaNo
tipo de la vigilancia de defectos a tierraSin
función del producto
● función de comunicaciónNo
● detección de pérdida de faseSí
● otras funciones de mediciónNo
Peso neto por UC4.674 kg
Electricidad
corriente permanente / valor asignado / máx.400 A
Corriente permanente asignada Iu250 A
intensidad de empleo
● con 40 °C250 A
● con 45 °C250 A
● con 50 °C250 A
● con 55 °C250 A
● con 60 °C250 A
● con 65 °C250 A
● con 70 °C250 A
Capacidad de conmutación IEC 60947
clase de poder de corte del interruptor automáticoC
poder de corte corriente de cortocircuito límite (Icu)
● con 240 V150 kA
● con 415 V110 kA
● con 440 V110 kA
● con 500 V85 kA
● con 690 V5 kA
poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V150 kA
● con 415 V110 kA
● con 440 V110 kA
● con 500 V65 kA
● con 690 V5 kA
poder de cierre corriente de cortocircuito (Icm)
● con 240 V330 kA
● con 415 V242 kA
● con 440 V242 kA
● con 500 V187 kA
● con 690 V7,5 kA
Parámetros ajustables
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / mín.3 750 A
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / máx.3 750 A
función del producto / protección de defecto a tierraNo
Diseño Mecánico
altura [pulgadas]9,76 in
Altura248 mm
anchura [pulgadas]5,43 in
Anchura138 mm
profundidad [pulgadas]4,33 in
profundidad110 mm
Conexiones
disposición de la conexión eléctrica / para circuito principalconexión frontal
tipo de secciones de conductor conectables / para conexión de barra plana / mín.20 x 1 mm
tipo de secciones de conductor conectables / para conexión de barra plana / máx.35 x 10 mm
Circuito auxiliar
componente del producto
● disparador de mínima tensiónNo
● disparador de tensiónNo
● señalizador de disparoNo
número de contactos conmutados / para contactos auxiliares0
Accesorios
ampliación del producto / opcional / accionamiento del motorSí
Condiciones ambientales
grado de protección IP / frontalIP40
temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
designaciones de referencia / según IEC 81346-2:2009Q

Descargas y manuales

General Product ApprovalEMC

CCC

Confirmation

VDE

Miscellaneous

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Miscellaneous

Special Test Certificate

BV / Bureau Veritas

DNV / Det Norske Veritas

Marine / Shippingother

LR (Lloyds Register)

CCS / China Classification Society

Confirmation

Miscellaneous

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:11/6/2021
Fecha
5/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3VA2325-7MN32-0AA0
Descripción de productoInterruptor automático 3VA2 IEC Frame 400 Clase de poder de corte C Icu=110 kA @ 415V 3 polos, protección de motor ETU350M, LSI, In=250 A protección de sobrecarga Ir=100 A...250 A protección de cortocircuito Isd=3...15 x Ir, Ii=15 x In conexión plana con tornillos
Familia de productoInterruptores automáticos de caja moldeada 3VA hasta 1600 A, IEC
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local339 / 1CB
Factor del metalLOA-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega20 Día/Días
Peso neto (kg)4,674 Kg
Dimensión de empaquetado165,00 x 265,00 x 170,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042948830512
UPC804766433092
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5374
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/06/12
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1439-12-16-01
UNSPSC1539-12-16-01

Datos ETIM

ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Intensidad nominal permanente Iu (EF001389) 250.0A
Tensión nominal (EF003977) ['690', '690']V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 110.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['100', '250']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['750', '3750']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['3750', '3750']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) true
Montaje en rail DIN opcional (EF008904) true
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) -
Con liberación de subtensión (EF007518) -
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) true
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) true
Clase de protección (IP) (EF005474) IP40
