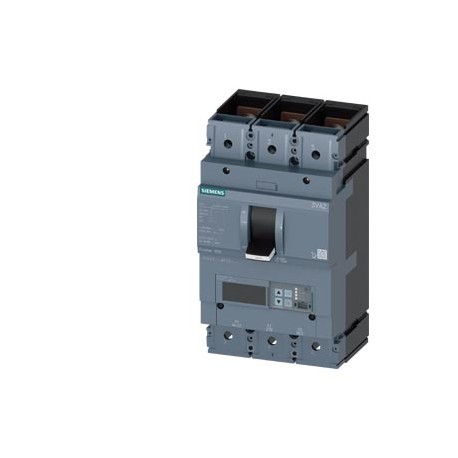

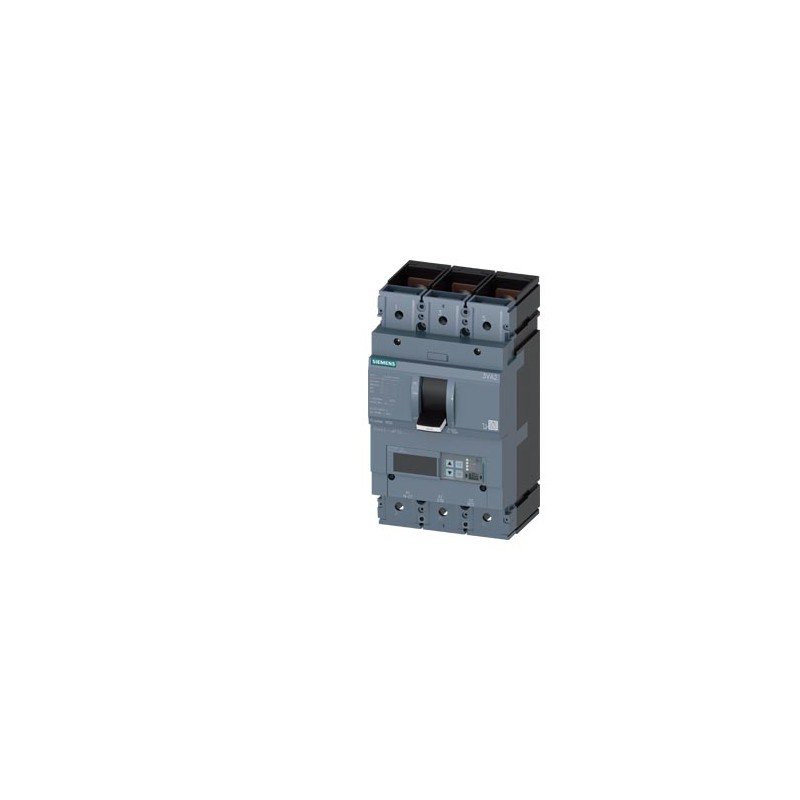

3VA2325-5MP32-0DC0 SIEMENS Interruptor automático 3VA2 IEC tamaño 400 clase de poder de corte M Icu 55 kA @ .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VA2325-5MP32-0DC0 SIEMENS Interruptor automático 3VA2 IEC tamaño 400 clase de poder de corte M Icu 55 kA @ ..

3VA2325-5MP32-0DC0

SIEMENS

Interruptor automático 3VA2 IEC tamaño 400 clase de poder de corte M Icu=55 kA @ 415 V 3 polos, protección de motor ETU550M, LSI, In=250 A protección de sobrecarga Ir=100 A...250 A protección de cortocircuito ISD=1,2... 15x In,Ii=3...15x In conexión plana con tornillos Interruptor automático 3VA2 IEC tamaño 400 clase de poder de corte M Icu=55 kA @ 415 V disparador de mínima tensión 208-230 V AC, 50/60 Hz 2 bloques de contactos auxiliares HQ

Más detalles


DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Interruptor automático 3VA2 IEC tamaño 400 clase de poder de corte M Icu=55 kA @ 415 V 3 polos, protección de motor ETU550M, LSI, In=250 A protección de sobrecarga Ir=100 A...250 A protección de cortocircuito ISD=1,2... 15x In,Ii=3...15x In conexión plana con tornillos Interruptor automático 3VA2 IEC tamaño 400 clase de poder de corte M Icu=55 kA @ 415 V disparador de mínima tensión 208-230 V AC, 50/60 Hz 2 bloques de contactos auxiliares HQ
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor automático de caja moldeada
tipo del disparador de sobreintensidadETU550M
función de protección del disparador de sobreintensidadLSI
número de polos3
tipo de interruptor auxiliar2 contactos aux. HQ
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
potencia de empleo / con AC-3 / con 400 V110 000 W
potencia de empleo / con AC-3 / con 230 V55 000 W
pérdidas [W] / máx.40 W
pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo13,33 W
vida útil mecánica (ciclos de maniobra) / típico20 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V6 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V4 200
vida útil eléctrica (ciclos de maniobra) / con AC-3 / con 380/415 V4 000
propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaNo
tipo de la vigilancia de defectos a tierraSin
función del producto
● función de comunicaciónSí
● detección de pérdida de faseSí
● otras funciones de mediciónNo
Peso neto por UC4.795 kg
Electricidad
intensidad de empleo
● con 40 °C250 A
● con 45 °C250 A
● con 50 °C250 A
● con 55 °C250 A
● con 60 °C250 A
● con 65 °C250 A
● con 70 °C250 A
Capacidad de conmutación IEC 60947
clase de poder de corte del interruptor automáticoM
poder de corte corriente de cortocircuito límite (Icu)
● con 240 V85 kA
● con 415 V55 kA
● con 440 V55 kA
● con 500 V36 kA
● con 690 V5 kA
poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V85 kA
● con 415 V55 kA
● con 440 V55 kA
● con 500 V36 kA
● con 690 V5 kA
poder de cierre corriente de cortocircuito (Icm)
● con 240 V187 kA
● con 415 V121 kA
● con 440 V121 kA
● con 500 V75,6 kA
● con 690 V7,5 kA
Parámetros ajustables
función del producto / protección de defecto a tierraNo
Diseño Mecánico
altura [pulgadas]9,76 in
Altura248 mm
anchura [pulgadas]5,43 in
Anchura138 mm
profundidad [pulgadas]4,33 in
profundidad110 mm
Conexiones
disposición de la conexión eléctrica / para circuito principalconexión frontal
tipo de secciones de conductor conectables / para conexión de barra plana / mín.20 x 1 mm
tipo de secciones de conductor conectables / para conexión de barra plana / máx.35 x 10 mm
Circuito auxiliar
componente del producto
● disparador de mínima tensiónSí
● disparador de tensiónNo
● señalizador de disparoNo
número de contactos conmutados / para contactos auxiliares2
Accesorios
ampliación del producto / opcional / accionamiento del motorSí
referencia del fabricante
● del cuerpo de interruptor incluido en el suministro#BEZUG!
● de los bloques del contactos aux./de alarma integrados3VA9988-0AA12
● del disparador auxiliar integrado3VA9608-0BB25
Condiciones ambientales
grado de protección IP / frontalIP40
temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
designaciones de referencia / según IEC 81346-2:2009Q

Descargas y manuales

General Product ApprovalEMC

Confirmation

CCC

VDE

Miscellaneous

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Miscellaneous

BV / Bureau Veritas

DNV / Det Norske Veritas

Marine / Shippingother

LR (Lloyds Register)

CCS / China Classification Society

Miscellaneous

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:2/10/2021
Fecha
12/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3VA2325-5MP32-0DC0
Descripción de productoInterruptor automático 3VA2 IEC tamaño 400 clase de poder de corte M Icu=55 kA @ 415 V 3 polos, protección de motor ETU550M, LSI, In=250 A protección de sobrecarga Ir=100 A...250 A protección de cortocircuito ISD=1,2... 15x In,Ii=3...15x In conexión plana con tornillos Interruptor automático 3VA2 IEC tamaño 400 clase de poder de corte M Icu=55 kA @ 415 V disparador de mínima tensión 208-230 V AC, 50/60 Hz 2 bloques de contactos auxiliares HQ
Familia de productoSinopsis de datos de pedido
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local339 / 1CB
Factor del metalLOA-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega20 Día/Días
Peso neto (kg)4,795 Kg
Dimensión de empaquetado165,00 x 265,00 x 170,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042949331049
UPCNo disponible
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5374
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 25/02/20
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
