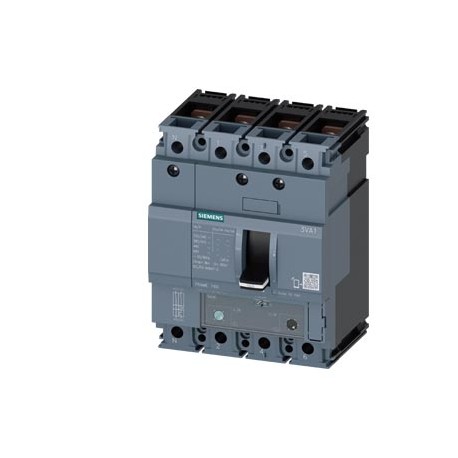

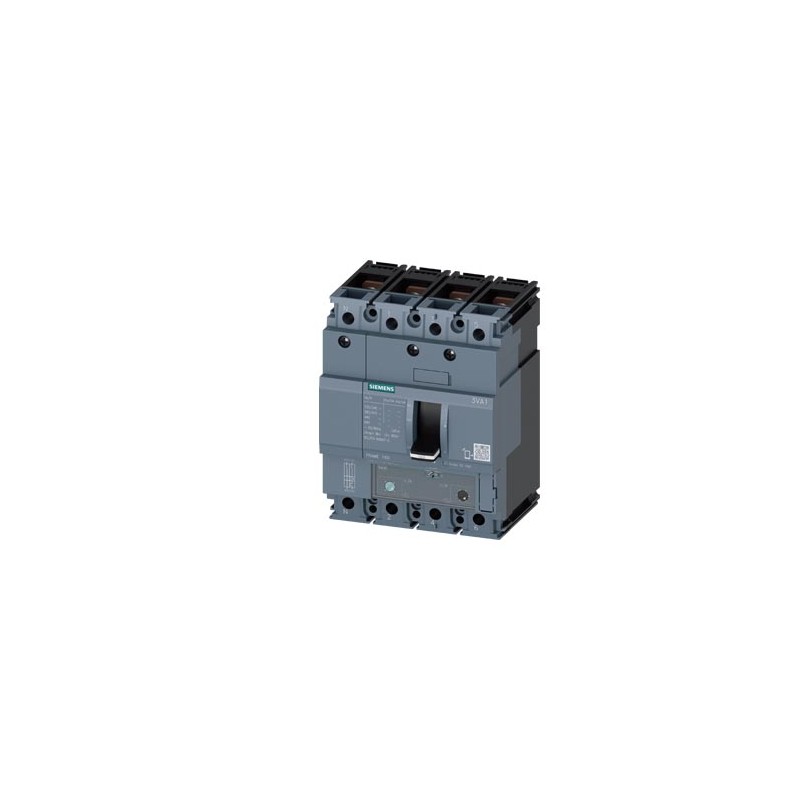

3VA1196-5EF42-0AA0 SIEMENS SENTRON, Interruptor automático 3VA1 IEC Frame 160 clase de poder de corte M Icu .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VA1196-5EF42-0AA0 SIEMENS SENTRON, Interruptor automático 3VA1 IEC Frame 160 clase de poder de corte M Icu ..

3VA1196-5EF42-0AA0

SIEMENS

SENTRON, Interruptor automático 3VA1 IEC Frame 160 clase de poder de corte M Icu=55 kA a 415 V de 4 polos, protección de distribuciones TM240, ATAM, In=16 A protección contra sobrecarga Ir=11 A...16 A protección contra cortocircuitos Ii=10...20 x In neutro no protegido conexión plana por tornillo Fabricado bajo pedido sin posibilidad de devolución o cancelación.

INTERRUPTOR AUTOMATICO 3VA1 IEC TAMAÑO 160 CLASE DE PODER DE CORTE M ICU=55KA @ 415 V 4 POLOS, PROTEC. DISTRIBUCIONES TM240, ATAM, IN=16A PROTECCION DE SOBRECARGA IR=11A ...16A PROTECCION DE CORTOCIRCUITO II=5...10 X IN NEUTRO NO PROTEGIDO CONEXION PLANA CON TORNILLO. Fabricado bajo pedido sin posibilidad de devolución o cancelación.

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $547.76
Precio unitario: $547.76
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Intensidad nominal permanente Iu (EF001389) 16.0A
Tensión nominal (EF003977) ['690', '690']V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 55.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['11', '16']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['-', '-']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['160', '320']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) true
Montaje en rail DIN opcional (EF008904) true
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) -
Con liberación de subtensión (EF007518) -
Número de polos (EF001391) 4
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) true
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) true
Clase de protección (IP) (EF005474) IP40


Interruptor automático 3VA1 IEC Frame 160 Clase de poder de corte M Icu=55kA @ 415V 4 polos, protección de distribuciones TM240, ATAM, In=16 A protección de sobrecarga Ir=11A...16A protección de cortocircuito Ii=10...20 x In neutro no protegido conexión plana con tornillos
La versión
Nombre comercial del productoSENTRON
Designación del productoInterruptor automático de caja moldeada
Tipo de productoProtección de distribuciones
tipo del disparador de sobreintensidadTM240
función de protección del disparador de sobreintensidadLI
Número de polos4
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
Tensión de servicio asignada máx. Ue con AC690 V
Tensión de empleo / con DC / valor asignado600 V
Pérdidas [W] / máx.10,6 W
Pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo3,53 W
Vida útil mecánica (ciclos de maniobra) / típico20 000
Vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V8 000
Vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V8 000
Propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaNo
Tipo de la vigilancia de defectos a tierraSin
Función del producto
● Función de comunicaciónNo
● otras funciones de mediciónNo
Peso neto1,2 kg
Electricidad
Corriente permanente / valor asignado / máx.160 A
Corriente permanente asignada Iu16 A
Intensidad de empleo
● con 40 °C16 A
● con 45 °C16 A
● con 50 °C16 A
● con 55 °C16 A
● con 60 °C15 A
● con 65 °C15 A
● con 70 °C15 A
Capacidad de conmutación IEC 60947
Clase de poder de corte del interruptor automáticoM
Poder de corte corriente de cortocircuito límite (Icu)
● con 240 V85 kA
● con 415 V55 kA
● con 440 V36 kA
● con 500 V10 kA
● con 690 V10 kA
Poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V85 kA
● con 415 V55 kA
● con 440 V36 kA
● con 500 V5 kA
● con 690 V5 kA
Poder de cierre corriente de cortocircuito (Icm)
● con 240 V187 kA
● con 415 V121 kA
● con 440 V76 kA
● con 500 V17 kA
● con 690 V17 kA
Parámetros ajustables
Valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente / Valor inicial11 A
Valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente / valor final16 A
Rango de ajuste/función de sobrecarga L/tiempo de retardo tR/curva característica I**2t/memoria conectableNo
Valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / Valor inicial160 A
Valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / valor final320 A
Tipo de protección de neutroSin
Función del producto / Protección de defecto a tierraNo
Diseño Mecánico
Altura [pulgadas]5,1 in
Altura130 mm
Anchura [pulgadas]4 in
Anchura101,6 mm
Profundidad [pulgadas]2,8 in
Profundidad70 mm
Conexiones
Disposición de la conexión eléctrica / para circuito principalconexión frontal
Tipo de secciones de conductor conectables / para conexión de barra plana / mín.12 x 0 mm
Tipo de secciones de conductor conectables / para conexión de barra plana / máx.17 x 6,5 mm
Circuito auxiliar
Número de contactos conmutados / para contactos auxiliares0
Accesorios
Ampliación del producto / opcional / accionamiento del motorSí
Condiciones ambientales
Grado de protección IP / frontalIP40
Temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
Designaciones de referencia / según IEC 81346-2:2009Q
General Product ApprovalEMC

CCC

VDE

Miscellaneous

KC

EAC

RCM

Declaration of ConformityTest CertificatesShipping Approval

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Miscellaneous

Special Test Certificate

ABS (American Bureau of Shipping)

BV / Bureau Veritas

Shipping Approvalother

LR (Lloyds Register)

RMRS / Russian Maritime Register

CCS / China Classification Society

Manufacturer Declaration

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:20/07/2020


Producto
Número de artículo (número de mercado)3VA1196-5EF42-0AA0
Descripción de productoInterruptor automático 3VA1 IEC Frame 160 Clase de poder de corte M Icu=55kA @ 415V 4 polos, protección de distribuciones TM240, ATAM, In=16 A protección de sobrecarga Ir=11A...16A protección de cortocircuito Ii=10...20 x In neutro no protegido conexión plana con tornillos
Familia de productoInterruptores automáticos de caja moldeada 3VA hasta 1600 A, IEC
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33L / 1CB
Factor del metalLBO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega5 Día/Días
Peso neto (kg)1,216 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado119,00 x 150,00 x 116,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042948808962
UPC804766422317
Commodity code85362010
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5375
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/04/14
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM4EC000228
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
UNSPSC1539-12-16-01

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3VA1196-5EF42-0AA0 3VA1196-5EF42-0AA0 ES_3VA1196-5EF42-0AA0.pdf 935 Kbytes 3VA1196-5EF42-0AA0 3VA1196-5EF42-0AA0 ES_3VA1196-5EF42-0AA0.pdf
