SIEMENSCONTROL Y CONTACTORESCONTACTORES DE POTENCIA3TC4817-0CB4 SIEMENS SIRIUS

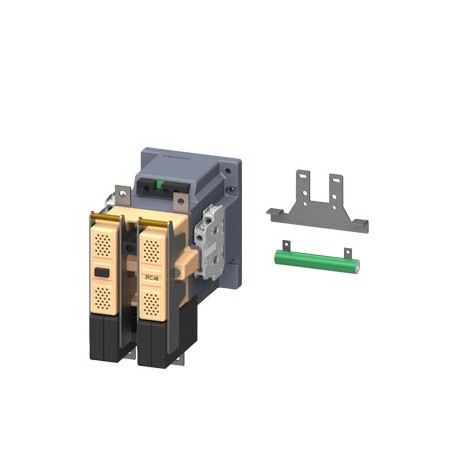

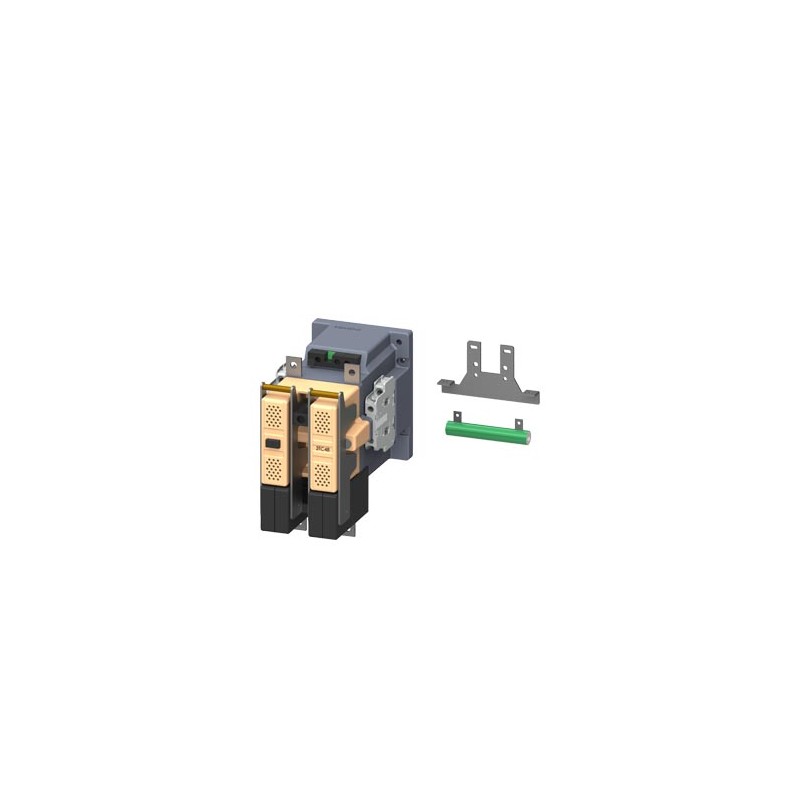

SIEMENS 3TC4817-0CB4 3TC4817-0CB4 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3TC4817-0CB4 SIEMENS SIRIUS

Referencia: 3TC4817-0CB4

Fabricante: SIEMENS

Descripción:

SIRIUS, Contactor, tamaño 4, 2 polos, DC-3 y 5, 75 A bloque de contactos auxiliares 22 (2 NA + 2 NC) 24 V DC mando por corriente continua
CONTACTOR SIZE 4, 2-POLE DC-3 AND 5,RATD.OPERAT.CURR.75A AUXILIARY CONTACTS 21 (2NO+1NC) DC OPERATION DC 24V.

Categorías:

  • Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua
  • SIEMENS > CONTROL Y CONTACTORES > Contactores de Potencia

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.407,98 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-6 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Contactor, tamaño 4, 2 polos, DC-3 y 5, 75 A Bloque de contactos auxiliares 22 (2 NA + 2 NC) 24 V DC mando por DC
designación del productoContactor
denominación del tipo de producto3TC
Datos técnicos generales
tamaño del contactor4
ampliación del producto
● módulo de función para comunicaciónNo
● interruptor auxiliarSí
tensión de aislamiento valor asignado800 V
tensión máxima admitida para separación de protección entre bobina y contactos principales según EN 60947-1300 V
resistencia a choques con choque rectangular
● con DC10g / 5 ms, 5g / 10 ms
vida útil mecánica (ciclos de maniobra)
● del contactor típico10 000 000
● del contactor con bloque de contactos auxiliares montado típico10 000 000
designaciones de referencia según IEC 81346-2:2009Q
Directiva RoHS (fecha)03/01/2017
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento-25 ... +55 °C
● durante el almacenamiento-50 ... +80 °C
humedad relativa del aire mín.10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30 máx.95 %
Circuito de corriente principal
número de polos2
número de polos para circuito principal2
número de contactos NA para contactos principales2
número de contactos NC para contactos principales0
tipo de corrienteDC
intensidad de empleo
● con 1 vía de circulación de corriente con DC-1
— con 24 V valor asignado75 A
— con 110 V valor asignado75 A
— con 220 V valor asignado75 A
● con 2 vías de corriente en serie con DC-1
— con 24 V valor asignado75 A
— con 110 V valor asignado75 A
— con 220 V valor asignado75 A
— con 440 V valor asignado75 A
— con 600 V valor asignado75 A
— con 750 V valor asignado75 A
● con 1 vía de circulación de corriente con DC-3 con DC-5
— con 24 V valor asignado75 A
— con 110 V valor asignado75 A
— con 220 V valor asignado75 A
● con 2 vías de corriente en serie con DC-3 con DC-5
— con 24 V valor asignado75 A
— con 110 V valor asignado75 A
— con 220 V valor asignado75 A
— con 440 V valor asignado75 A
— con 600 V valor asignado75 A
— con 750 V valor asignado75 A
potencia de empleo
● con DC-1
— con 110 V valor asignado8,2 kW
— con 220 V valor asignado16,5 kW
— con 440 V valor asignado33 kW
— con 750 V valor asignado56 kW
● con DC-3 con DC-5
— con 110 V valor asignado6,5 kW
— con 220 V valor asignado13 kW
— con 440 V valor asignado27 kW
— con 600 V valor asignado38 kW
— con 750 V valor asignado45 kW
frecuencia de maniobra
● con DC-1 máx.1 000 1/h
● con DC-3 máx.600 1/h
● con DC-5 máx.600 1/h
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoDC
tensión de alimentación del circuito de mando con DC
● valor asignado24 V
potencia inicial de la bobina con DC19 W
potencia de retención de la bobina con DC19 W
retardo de cierre con DC90 ... 380 ms
retardo de apertura con DC17 ... 28 ms
duración de arco20 ... 30 ms
Circuito de corriente secundario
número de contactos NC para contactos auxiliares2
● conmutación instantánea2
número de contactos NA para contactos auxiliares2
● conmutación instantánea2
número de contactos conmutados para contactos auxiliares0
números característicos y letras identificadoras para contactos22
intensidad de empleo con AC-12 máx.10 A
intensidad de empleo con AC-15
● con 230 V valor asignado5,6 A
● con 400 V valor asignado3,6 A
● con 500 V valor asignado2,5 A
intensidad de empleo con DC-12
● con 24 V valor asignado10 A
● con 48 V valor asignado10 A
● con 60 V valor asignado10 A
● con 110 V valor asignado3,2 A
● con 125 V valor asignado2,5 A
● con 220 V valor asignado0,9 A
● con 600 V valor asignado0,22 A
intensidad de empleo con DC-13
● con 24 V valor asignado10 A
● con 48 V valor asignado5 A
● con 60 V valor asignado5 A
● con 110 V valor asignado1,14 A
● con 125 V valor asignado0,98 A
● con 220 V valor asignado0,48 A
● con 600 V valor asignado0,07 A
Valores nominales UL/CSA
capacidad de carga de los contactos auxiliares según ULA600 / P600
Protección contra cortocircuitos
tipo de cartucho fusible
● para protección contra cortocircuitos del circuito principal
— con tipo de coordinación 1 necesario2 x 3NA31 (160 A) en serie (750 V, 5 kA)
— con tipo de coordinación 2 necesario2 x 3NA31 (63 A) en serie (750 V, 5 kA)
● para protección contra cortocircuitos del bloque de contactos auxiliares necesariogG: 16 A (500 V, 1 kA)
Instalación/ fijación/ dimensiones
posición de montajecon plano de montaje vertical girable +/-22,5°, con plano de montaje vertical basculable +/- 22,5° hacia delante y hacia atrás; de pie, en plano de montaje horizontal
tipo de fijaciónfijación por tornillo
● montaje en serieSí
altura177,5 mm
anchura100 mm
profundidad184 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante20 mm
— hacia atrás0 mm
— hacia arriba10 mm
— hacia abajo10 mm
— hacia un lado10 mm
● a piezas puestas a tierra
— hacia adelante55 mm
— hacia atrás0 mm
— hacia arriba10 mm
— hacia un lado10 mm
— hacia abajo10 mm
● a piezas bajo tensión
— hacia adelante55 mm
— hacia atrás0 mm
— hacia arriba10 mm
— hacia abajo10 mm
— hacia un lado10 mm
Conexiones/ Bornes
tipo de conexión eléctricaconexión por tornillo
● para circuito principalconexión por tornillo
● para circuito auxiliar y circuito de mandoconexión por tornillo
tipo de secciones de conductor conectables
● para contactos auxiliares
— monofilar o multifilar2x (1 ... 2,5 mm²)
— alma flexible con preparación de los extremos de cable2x (0,75 ... 1,5 mm²)
Seguridad
función del producto contacto espejo según IEC 60947-4-1Sí
grado de protección IP frontal según IEC 60529IP00; IP20 con borne tipo marco/tapa
protección contra contactos directos frontal según IEC 60529a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal con tapa
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalFunctional Safety/Safety of Machinery

CSA

Confirmation

CCC

UR

EAC

Type Examination Certificate

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificates

Type Examination Certificate

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Miscellaneous

Marine / ShippingotherDangerous Good

RMRS / Russian Maritime Register

Confirmation

Transport Information

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras)
Última modificación:2/12/2021
Fecha
15/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3TC4817-0CB4
Descripción de productoContactor, tamaño 4, 2 polos, DC-3 y 5, 75 A Bloque de contactos auxiliares 22 (2 NA + 2 NC) 24 V DC mando por DC
Familia de productoContactores 3TC para maniobrar corriente continua, 1 y 2 polos
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local331 / 41B
Factor del metalLDP-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega15 Día/Días
Peso neto (kg)4,700 Kg
Dimensión de empaquetado329,00 x 329,00 x 210,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209140837
UPCNo disponible
Commodity code85364900
LKZ_FDB/ CatalogIDNSE
Grupo de productos5807
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/03/17
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-10-18
eClass7.127-37-10-18
eClass827-37-10-18
eClass927-37-10-18
eClass9.127-37-10-18
ETIM5EC002552
ETIM6EC002552
ETIM7EC002552
ETIM8EC002552
IDEA44755
UNSPSC1539-12-15-29

Datos ETIM

ETIM: EC002552 - Contactor de potencia para conmutación de corriente continua

Valor Unidad
Tensión de alimentación de control nominal Us en CC (EF003980) ['24', '24']V
Tipo de tensión de accionamiento (EF008242) CC
Potencia de funcionamiento nominal a 440 V CC-3 / CC-5 (EF007026) 27.0kW
Corriente de funcionamiento nominal a 440 V CC-3 / CC-5 (EF007035) 75A
Adecuado para instalación en serie (EF001126) true
Número de contactos auxiliares normalmente abiertos (EF001376) 2
Número de contactos auxiliares normalmente cerrados (EF001377) 2
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 2
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) -V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) -V
