> SIEMENS>CONTROL Y CONTACTORES>Mando y señalización (Pulsadores y Lámparas)>3SU1132-0AD40-3AA0 SIEMENS Lámpara de señalización, con diseño de pulsador luminoso, 22 mm, circular, plásti..
Anterior producto Siguiente producto

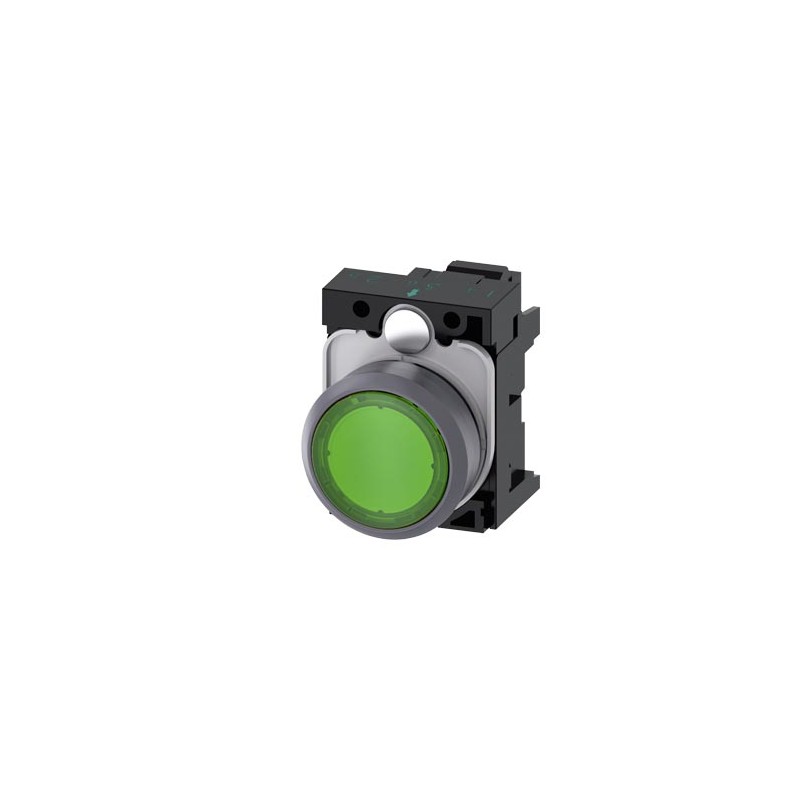

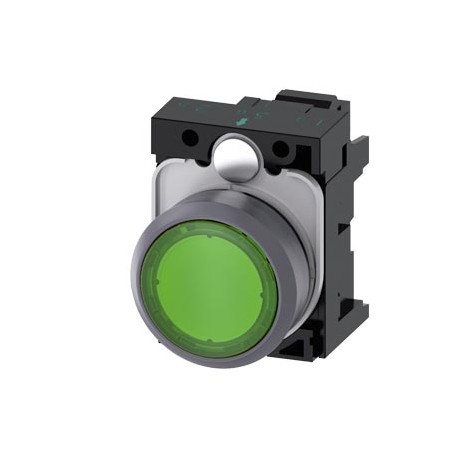

3SU1132-0AD40-3AA0 SIEMENS Lámpara de señalización, con diseño de pulsador luminoso, 22 mm, circular, plásti.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3SU1132-0AD40-3AA0 SIEMENS Lámpara de señalización, con diseño de pulsador luminoso, 22 mm, circular, plásti..

3SU1132-0AD40-3AA0

SIEMENS

Lámpara de señalización, con diseño de pulsador luminoso, 22 mm, circular, plástico con anillo frontal de metal, verde, con soporte, módulo LED, con LED integr. 24 V AC/DC, conexión por resorte

Indicator light, in illuminated pushbutton design, 22 mm, round, plastic with metal front ring, green, with holder, LED module, with integrated LED 24 V AC/DC, Spring-type terminal

Más detalles


Componentes industriales de baja tensión > Pulsador, dispositivo completo

CONTROL Y CONTACTORES > Mando y señalización (Pulsadores y Lámparas)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC001028 - Pulsador, dispositivo completo

Valor Unidad
Diseño de la lente (EF006253) -
Ejecución de la conexión eléctrica (EF003961) -
Número de puestos de mando (EF001372) 1
Tipo de botón (EF001546) Seta
Color del botón (EF000190) Verde
Diámetro del orificio (EF000079) 22.3mm
Anchura de apertura (EF004565) 29.5mm
Altura de la abertura (EF004778) 11.0mm
Adecuado para iluminación (EF001142) true
Función de cambio de enclavamiento (EF007447) FALSE
Táctil (EF001407) FALSE
Tensión de alimentación de la lámpara (EF006522) 24V
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 0
Con anillo central (EF006014) true
Material del anillo frontal (EF005972) Metal
Anillo frontal de color (EF002429) Gris
Clase de protección (IP) (EF005474) IP67/IP69K
Grado de protección (NEMA) (EF011959) Otros


Lámpara de señalización, con diseño de pulsador luminoso, 22 mm, circular, plástico con anillo frontal de metal, verde, con soporte, módulo LED, con LED integr. 24 V AC/DC, conexión por resorte
Nombre comercial del productoSIRIUS ACT
Designación del productoLámpara de señalización
Tipo de productoaparato completo
Denominación del tipo de producto3SU1
Línea de productosPlástico con anillo frontal de metal, mate, 22 mm
Referencia del fabricante
● del módulo de LED suministrado3SU1401-1BB40-3AA0
● del soporte suministrado3SU1500-0AA10-0AA0
Número de puntos de mando1
Actuador
Tipo de elemento de accionamientoDiseño de pulsador luminoso
Modo de funcionamiento del actuadorTecla fija
Ampliación del producto opcional Fuente luminosaSí
Color
● del actuadorverde
Material del actuadorplástico
Forma del actuadorredondo
Diámetro exterior del actuador29,45 mm
Número de módulos de contacto0
Anillo frontal
Componente del producto anillo frontalSí
Tipo de anillo frontalestándar
Material del anillo frontalMetal mate
Color del anillo frontalgris arena
Soporte
Material del soportePlástico
Indicación
Número de módulos LED1
Datos técnicos generales
Función del producto
● apertura positivaNo
Componente del producto
● Fuente luminosaSí
Tensión de aislamiento
● valor asignado320 V
Grado de contaminación3
Resistencia a tensión de choque valor asignado4 kV
Grado de protección IPIP66, IP67, IP69(IP69K)
● del borne de conexiónIP20
Grado de protección NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Resistencia a choques
● según IEC 60068-2-27Semiperíodo senoidal 50 g / 11 ms
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
Resistencia a vibraciones
● según IEC 60068-2-610 ... 500 Hz: 5g
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
Designaciones de referencia según IEC 81346-2:2009S
Designaciones de referencia según EN 61346-2S
Electrónica de potencia
Confiabilidad de contactoUna maniobra errónea cada 100 millones (17 V, 5 mA), una maniobra errónea cada 10 millones (5 V, 1 mA)
Tensión de alimentación
Tipo de corriente de la tensión de alimentación
● de la fuente luminosaAC/DC
Tensión de alimentación de la fuente luminosa con AC
● con 50 Hz valor asignado24 V
● con 60 Hz valor asignado24 V
Tensión de alimentación de la fuente luminosa con DC
● valor asignado24 V
Circuito de control/ Control por entrada
Corriente de conexión del módulo LED máx.2 A
Circuito de corriente secundario
Tipo de contacto de los contactos auxiliaresAleación de plata
Conexiones/ Bornes
Tipo de conexión eléctrica
● de módulos y accesoriosBornes por resorte
Tipo de secciones de conductor conectables
● monofilar sin preparación de extremos de cable2x (0,25 ... 1,5 mm²)
● alma flexible con preparación de los extremos de cable2x (0,25 ... 0,75 mm²)
● alma flexible sin preparación de extremos de cable2x (0,25 ... 1,5 mm²)
● con cables AWG2x (24 ... 16)
Par de apriete de los tornillos en el soporte1 ... 1,2 N·m
Dispositivo de iluminación
Tipo de fuente luminosaLED
Color de la fuente luminosaverde
Intensidad luminosa900 ... 1 400 mcd
Condiciones ambiente
Temperatura ambiente
● durante el funcionamiento-25 ... +70 °C
● durante el almacenamiento-40 ... +80 °C
Categoría medioambiental durante el funcionamiento según IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (con humedad relativa del aire de 10 ... 95 %, no se permite condensación en servicio en ninguno de los aparatos por detrás del panel frontal)
Instalación/ fijación/ dimensiones
Tipo de fijaciónmontaje de placa frontal
● de módulos y accesoriosFijación en placa frontal
Altura40 mm
Anchura30 mm
Forma del recorte para montajeredondo
Diámetro de montaje22,3 mm
Tolerancia positiva del diámetro de montaje0,4 mm
Altura de montaje11 mm
Ancho de montaje29,5 mm
Profundidad de montaje49,7 mm
Certificados/ Homologaciones
General Product ApprovalDeclaration of ConformityTest Certificates

CSA

UL

EAC

EC/EU-Declaration of Conformity

Miscellaneous

Type Test Certificates/Test Report

Test CertificatesMarine / Shipping

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

other

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:03/08/2020


Producto
Número de artículo (número de mercado)3SU1132-0AD40-3AA0
Descripción de productoLámpara de señalización, con diseño de pulsador luminoso, 22 mm, circular, plástico con anillo frontal de metal, verde, con soporte, módulo LED, con LED integr. 24 V AC/DC, conexión por resorte
Familia de productoCabezas act. y señaliz., 22 mm, plástico c/anillo front. de metal mate
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33D / 41J
Factor del metalL-O-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega5 Día/Días
Peso neto (kg)0,060 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado50,00 x 100,00 x 50,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621054926
UPC804766591358
Commodity code85369095
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5452
Group CodeR711
País de origenChina
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/14
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-12-28
eClass7.127-37-12-28
eClass827-37-12-28
eClass927-37-12-28
eClass9.127-37-12-28
ETIM5EC001028
ETIM6EC001028
ETIM7EC001028
IDEA45210
UNSPSC1539-12-22-16

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3SU1132-0AD40-3AA0 3SU1132-0AD40-3AA0 ES_3SU1132-0AD40-3AA0.pdf 221 Kbytes 3SU1132-0AD40-3AA0 3SU1132-0AD40-3AA0 ES_3SU1132-0AD40-3AA0.pdf
