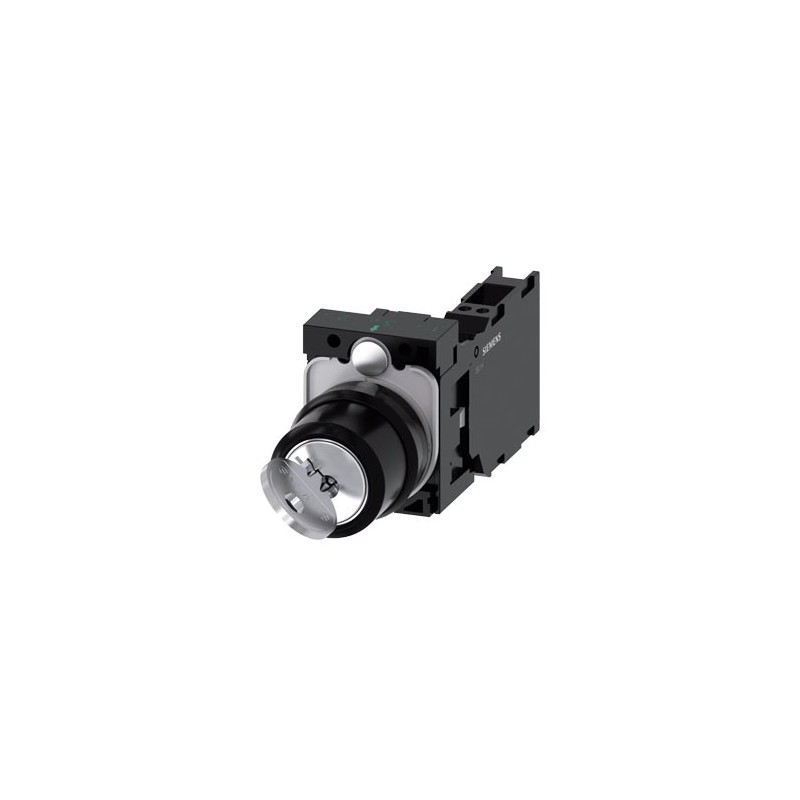

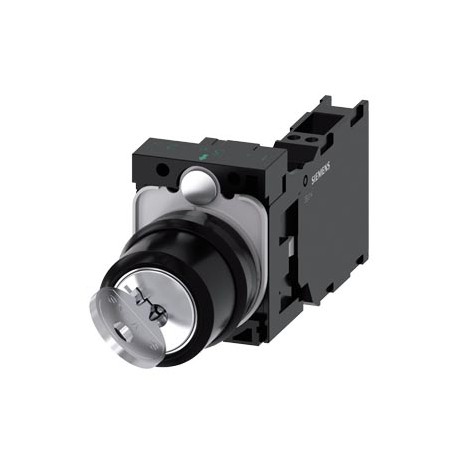

3SU1130-4BF11-3FA0 SIEMENS Interruptor de llave Ronis, 22 mm, circular, plástico con anillo frontal de metal.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3SU1130-4BF11-3FA0 SIEMENS Interruptor de llave Ronis, 22 mm, circular, plástico con anillo frontal de metal..

3SU1130-4BF11-3FA0

SIEMENS

Interruptor de llave Ronis, 22 mm, circular, plástico con anillo frontal de metal, n.º cerradura SB30, con 2 llaves, 2 posiciones O-I, enclavante, 10:30h/13:30 h, Extracción de llave O+I, con soporte, 1 NA+1 NC, conexión por resorte, cerraduras especiales posibles: SB31, 421, 455

RONIS keyswitch, 22 mm, round, plastic with metal front ring, Lock number SB30, with 2 keys, 2 switch positions O-I, latching, 10:30/1:30 o'clock, key removal O+I, with holder, 1 NO+1 NC, spring-type terminal, possible special locks: SB31, 421, 455

Más detalles


CONTROL Y CONTACTORES > Mando y señalización (Pulsadores y Lámparas)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC001029 - Selector interruptor, dispositivo completo

Valor Unidad
Tensión de alimentación (EF004127) -V
Clase de protección (IP) (EF005474) -
Ejecución de la conexión eléctrica (EF003961) -
Ejecución del elemento accionador (EF006976) -
Número de posiciones de conmutación (EF000231) 2
Adecuado para iluminación (EF001142) false
Con fuente de luz (EF005905) false
Color del botón (EF000190) Plata
Diámetro del orificio (EF000079) 22.3mm
Anchura de apertura (EF004565) 29.5mm
Altura de la abertura (EF004778) 49.4mm
Función de cambio de enclavamiento (EF007447) FALSE
Táctil (EF001407) FALSE
Grado de protección (NEMA) (EF011959) NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos normalmente cerrados (EF008255) 1
Número de contactos inversores (EF008257) 1
Con anillo central (EF006014) true
Material del anillo frontal (EF005972) Otros
Anillo frontal de color (EF002429) Otros


Interruptor de llave Ronis, 22 mm, circular, plástico con anillo frontal de metal, n.º cerradura SB30, con 2 llaves, 2 posiciones O-I, enclavante, 10:30h/13:30 h, Extracción de llave O+I, con soporte, 1 NA+1 NC, conexión por resorte, cerraduras especiales posibles: SB31, 421, 455
Nombre comercial del productoSIRIUS ACT
Designación del productoInterruptor de llave
Tipo de productoaparato completo
Denominación del tipo de producto3SU1
Línea de productosPlástico con anillo frontal de metal, mate, 22 mm
Referencia del fabricante
● de la llave suministrada3SU1950-0FB80-0AA0
● del módulo de contacto suministrado3SU1400-1AA10-3FA0
● 1 del módulo de contacto suministrado3SU1400-1AA10-3FA0
● del soporte suministrado3SU1500-0AA10-0AA0
● del actuador suministrado3SU1030-4BF11-0AA0
Carcasa
Forma del frente de la cajaredondo
Número de puntos de mando1
Actuador
Modo de funcionamiento del actuadorposiciones permanentes, 90° (10:30h/13:30h)
Ampliación del producto opcional Fuente luminosaNo
Color
● del actuadorplata
Material del actuadormetal
Forma del actuadorLlave
Diámetro exterior del actuador29,5 mm
Número de módulos de contacto1
Número de posiciones de maniobra2
Posición del interruptor para retirar la llaveO+I
Ángulo de maniobra
● hacia la derecha90°
Fabricante de la cerraduraRONIS
Número de llaveSB30
Anillo frontal
Componente del producto anillo frontalSí
Tipo de anillo frontalestándar
Material del anillo frontalMetal mate
Color del anillo frontalgris arena
Soporte
Material del soportePlástico
Datos técnicos generales
Función del producto
● apertura positivaSí
Componente del producto
● Fuente luminosaNo
Tensión de aislamiento
● valor asignado500 V
Grado de contaminación3
Tipo de corriente
● de la tensión de empleoAC/DC
Resistencia a tensión de choque valor asignado6 kV
Grado de protección IPIP66, IP67, IP69(IP69K)
● del borne de conexiónIP20
Grado de protección NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Resistencia a choques
● según IEC 60068-2-27Semiperíodo senoidal 50g / 11 ms
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
Resistencia a vibraciones
● según IEC 60068-2-610 ... 500 Hz: 5g
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
Frecuencia de maniobra máx.1 800 1/h
Vida útil mecánica (ciclos de maniobra)
● típico300 000
Vida útil eléctrica (ciclos de maniobra)
● típico10 000 000
Corriente térmica10 A
Designaciones de referencia según IEC 81346-2:2009S
Designaciones de referencia según EN 61346-2S
Corriente permanente del interruptor automático curva C10 A; para una intensidad de cortocircuito inferior a 400 A
Corriente permanente del cartucho fusibles DIAZED rápido10 A
Corriente permanente del cartucho fusible DIAZED gG10 A
Tensión de empleo
● con AC
— con 50 Hz valor asignado5 ... 500 V
— con 60 Hz valor asignado5 ... 500 V
● con DC
— valor asignado5 ... 500 V
Electrónica de potencia
Confiabilidad de contactoUna maniobra errónea cada 100 millones (17 V, 5 mA), una maniobra errónea cada 10 millones (5 V, 1 mA)
Circuito de corriente secundario
Tipo de contacto de los contactos auxiliaresAleación de plata
Número de contactos NC para contactos auxiliares1
Número de contactos NA para contactos auxiliares1
Conexiones/ Bornes
Tipo de conexión eléctrica
● de módulos y accesoriosBornes por resorte
Tipo de secciones de conductor conectables
● monofilar sin preparación de extremos de cable2x (0,25 ... 1,5 mm²)
● alma flexible con preparación de los extremos de cable2x (0,25 ... 0,75 mm²)
● alma flexible sin preparación de extremos de cable2x (0,25 ... 1,5 mm²)
● con cables AWG2x (24 ... 16)
Par de apriete de los tornillos en el soporte1 ... 1,2 N·m
Par de apriete
● para contactos auxiliares con bornes de tornillo0,8 ... 0,9 N·m
Condiciones ambiente
Temperatura ambiente
● durante el funcionamiento-25 ... +70 °C
● durante el almacenamiento-40 ... +80 °C
Categoría medioambiental durante el funcionamiento según IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (con humedad relativa del aire de 10 ... 95 %, no se permite condensación en servicio en ninguno de los aparatos por detrás del panel frontal)
Instalación/ fijación/ dimensiones
Tipo de fijación
● de módulos y accesoriosFijación en placa frontal
Altura40 mm
Anchura30 mm
Forma del recorte para montajeredondo
Diámetro de montaje22,3 mm
Tolerancia positiva del diámetro de montaje0,4 mm
Altura de montaje49,4 mm
Ancho de montaje29,5 mm
Profundidad de montaje71,7 mm
Certificados/ Homologaciones
General Product ApprovalDeclaration of Conformity

CCC

CSA

UL

EAC

EC/EU-Declaration of Conformity

Miscellaneous

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:29/08/2020


Producto
Número de artículo (número de mercado)3SU1130-4BF11-3FA0
Descripción de productoInterruptor de llave Ronis, 22 mm, circular, plástico con anillo frontal de metal, n.º cerradura SB30, con 2 llaves, 2 posiciones O-I, enclavante, 10:30h/13:30 h, Extracción de llave O+I, con soporte, 1 NA+1 NC, conexión por resorte, cerraduras especiales posibles: SB31, 421, 455
Familia de productoCabezas act. y señaliz., 22 mm, plástico c/anillo front. de metal mate
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33D / 41J
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega10 Día/Días
Peso neto (kg)0,100 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado146,00 x 107,00 x 40,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621054995
UPC804766591129
Commodity code85365080
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5452
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/14
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-12-43
eClass7.127-37-12-43
eClass827-37-12-43
eClass927-37-12-43
eClass9.127-37-12-43
ETIM5EC001029
ETIM6EC001029
ETIM7EC001029
IDEA45208
UNSPSC1539-12-22-14
