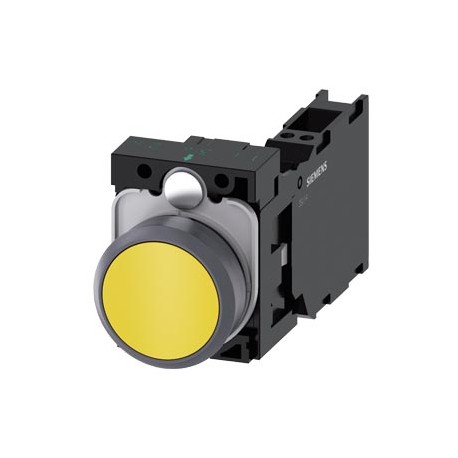

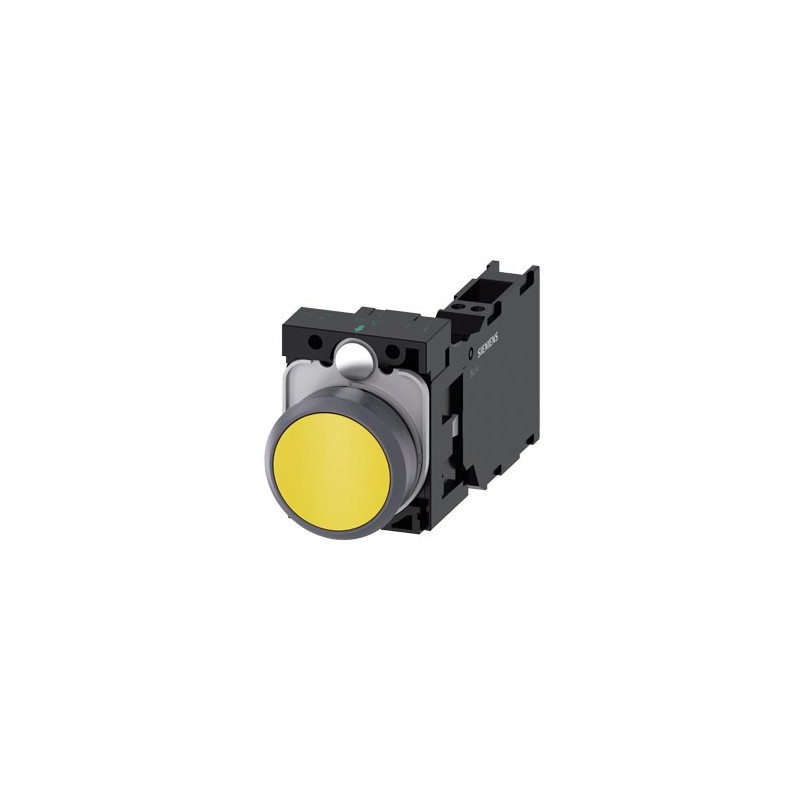

3SU1130-0AB30-3FA0 SIEMENS Pulsador, 22 mm, circular, plástico con anillo frontal de metal, amarillo, botón,.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3SU1130-0AB30-3FA0 SIEMENS Pulsador, 22 mm, circular, plástico con anillo frontal de metal, amarillo, botón,..

3SU1130-0AB30-3FA0

SIEMENS

Pulsador, 22 mm, circular, plástico con anillo frontal de metal, amarillo, botón, rasante, contacto momentáneo, con soporte 1 NA+1 NC, conexión por resorte

Pushbutton, 22 mm, round, plastic with metal front ring, yellow, Pushbutton, flat, momentary contact type, with holder 1 NO+1 NC, Spring-type terminal

Más detalles


Componentes industriales de baja tensión > Pulsador, dispositivo completo

CONTROL Y CONTACTORES > Mando y señalización (Pulsadores y Lámparas)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC001028 - Pulsador, dispositivo completo

Valor Unidad
Ejecución de la conexión eléctrica (EF003961) -
Diseño de la lente (EF006253) -
Número de puestos de mando (EF001372) 1
Tipo de botón (EF001546) Seta
Color del botón (EF000190) Amarillo
Diámetro del orificio (EF000079) 22.3mm
Anchura de apertura (EF004565) 29.5mm
Altura de la abertura (EF004778) 11.0mm
Adecuado para iluminación (EF001142) false
Función de cambio de enclavamiento (EF007447) FALSE
Táctil (EF001407) FALSE
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos normalmente cerrados (EF008255) 1
Número de contactos inversores (EF008257) 1
Con anillo central (EF006014) true
Material del anillo frontal (EF005972) Metal
Anillo frontal de color (EF002429) Gris
Clase de protección (IP) (EF005474) IP67/IP69K
Grado de protección (NEMA) (EF011959) Otros
Tensión de alimentación de la lámpara (EF006522) -V


Pulsador, 22 mm, circular, plástico con anillo frontal de metal, amarillo, botón, rasante, contacto momentáneo, con soporte 1 NA+1 NC, conexión por resorte
Nombre comercial del productoSIRIUS ACT
Designación del productoPulsador
Tipo de productoaparato completo
Denominación del tipo de producto3SU1
Línea de productosPlástico con anillo frontal de metal, mate, 22 mm
Referencia del fabricante
● 1 del módulo de contacto suministrado3SU1400-1AA10-3FA0
● del soporte suministrado3SU1500-0AA10-0AA0
● del actuador suministrado3SU1030-0AB30-0AA0
Número de puntos de mando1
Actuador
Tipo de elemento de accionamientoBotón, rasante
Modo de funcionamiento del actuadorcomo pulsador
Ampliación del producto opcional Fuente luminosaNo
Color
● del actuadoramarillo
Material del actuadorplástico
Forma del actuadorredondo
Diámetro exterior del actuador29,45 mm
Número de módulos de contacto1
Anillo frontal
Componente del producto anillo frontalSí
Tipo de anillo frontalestándar
Material del anillo frontalMetal mate
Color del anillo frontalgris arena
Soporte
Material del soportePlástico
Indicación
Número de módulos LED0
Datos técnicos generales
Función del producto
● apertura positivaSí
Componente del producto
● Fuente luminosaNo
Tensión de aislamiento
● valor asignado500 V
Grado de contaminación3
Tipo de corriente
● de la tensión de empleoAC/DC
Resistencia a tensión de choque valor asignado6 kV
Grado de protección IPIP66, IP67, IP69(IP69K)
● del borne de conexiónIP20
Grado de protección NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Resistencia a choques
● según IEC 60068-2-27Semiperíodo senoidal 50 g / 11 ms
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
Resistencia a vibraciones
● según IEC 60068-2-610 ... 500 Hz: 5g
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
Frecuencia de maniobra máx.3 600 1/h
Vida útil mecánica (ciclos de maniobra)
● típico10 000 000
Vida útil eléctrica (ciclos de maniobra)
● típico10 000 000
Corriente térmica10 A
Designaciones de referencia según IEC 81346-2:2009S
Designaciones de referencia según EN 61346-2S
Corriente permanente del interruptor automático curva C10 A; para una intensidad de cortocircuito inferior a 400 A
Corriente permanente del cartucho fusibles DIAZED rápido10 A
Corriente permanente del cartucho fusible DIAZED gG10 A
Tensión de empleo
● con AC
— con 50 Hz valor asignado5 ... 500 V
— con 60 Hz valor asignado5 ... 500 V
● con DC
— valor asignado5 ... 500 V
Electrónica de potencia
Confiabilidad de contactoUna maniobra errónea cada 100 millones (17 V, 5 mA), una maniobra errónea cada 10 millones (5 V, 1 mA)
Circuito de corriente secundario
Tipo de contacto de los contactos auxiliaresAleación de plata
Número de contactos NC para contactos auxiliares1
Número de contactos NA para contactos auxiliares1
Conexiones/ Bornes
Tipo de conexión eléctrica
● de módulos y accesoriosBornes por resorte
Tipo de secciones de conductor conectables
● monofilar sin preparación de extremos de cable2x (0,25 ... 1,5 mm²)
● alma flexible con preparación de los extremos de cable2x (0,25 ... 0,75 mm²)
● alma flexible sin preparación de extremos de cable2x (0,25 ... 1,5 mm²)
● con cables AWG2x (24 ... 16)
Par de apriete de los tornillos en el soporte1 ... 1,2 N·m
Condiciones ambiente
Temperatura ambiente
● durante el funcionamiento-25 ... +70 °C
● durante el almacenamiento-40 ... +80 °C
Categoría medioambiental durante el funcionamiento según IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (con humedad relativa del aire de 10 ... 95 %, no se permite condensación en servicio en ninguno de los aparatos por detrás del panel frontal)
Instalación/ fijación/ dimensiones
Tipo de fijaciónmontaje de placa frontal
● de módulos y accesoriosFijación en placa frontal
Altura40 mm
Anchura30 mm
Forma del recorte para montajeredondo
Diámetro de montaje22,3 mm
Tolerancia positiva del diámetro de montaje0,4 mm
Altura de montaje11 mm
Ancho de montaje29,5 mm
Profundidad de montaje71,7 mm
Certificados/ Homologaciones
General Product ApprovalDeclaration of Conformity

CCC

CSA

UL

EAC

EC/EU-Declaration of Conformity

Miscellaneous

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:20/08/2020


Producto
Número de artículo (número de mercado)3SU1130-0AB30-3FA0
Descripción de productoPulsador, 22 mm, circular, plástico con anillo frontal de metal, amarillo, botón, rasante, contacto momentáneo, con soporte 1 NA+1 NC, conexión por resorte
Familia de productoCabezas act. y señaliz., 22 mm, plástico c/anillo front. de metal mate
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33D / 41J
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega5 Día/Días
Peso neto (kg)0,065 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado70,00 x 130,00 x 30,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621054971
UPCNo disponible
Commodity code85365080
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5452
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/14
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-12-28
eClass7.127-37-12-28
eClass827-37-12-28
eClass927-37-12-28
eClass9.127-37-12-28
ETIM5EC001028
ETIM6EC001028
ETIM7EC001028
IDEA45210
UNSPSC1539-12-22-16

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3SU1130-0AB30-3FA0 3SU1130-0AB30-3FA0 ES_3SU1130-0AB30-3FA0.pdf 230 Kbytes 3SU1130-0AB30-3FA0 3SU1130-0AB30-3FA0 ES_3SU1130-0AB30-3FA0.pdf
