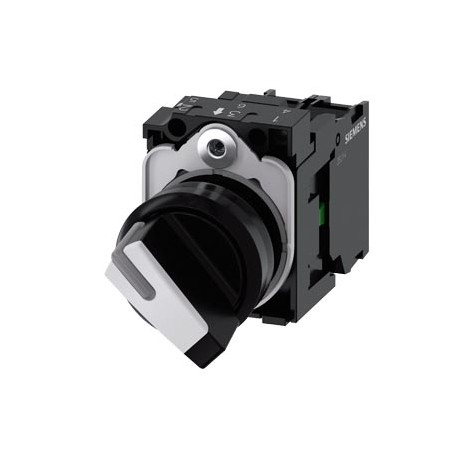

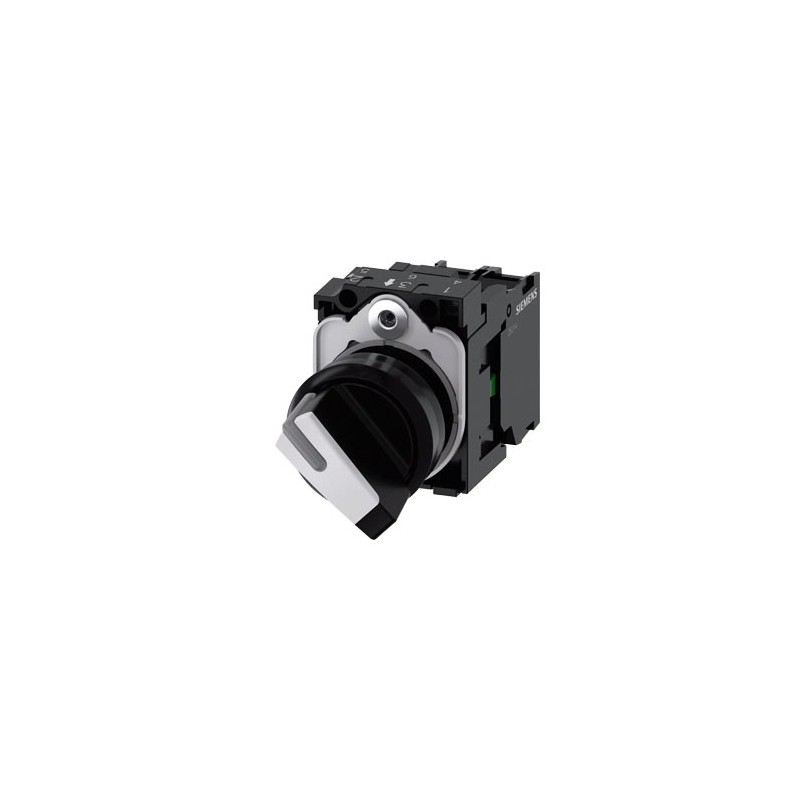

3SU1103-2BF64-1BA0 SIEMENS SIRIUS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3SU1103-2BF64-1BA0 SIEMENS SIRIUS

3SU1103-2BF64-1BA0

SIEMENS

SIRIUS, Selector, iluminable, 22 mm, circular, plástico, blanco, muletilla corta, 2 posiciones O-I, enclavante, 10:30h/13:30 h, con soporte, con módulo de LED, verde, con LED integr. 110 V AC, 1 NA, conexión por tornillo

Más detalles


CONTROL Y CONTACTORES > Mando y señalización (Pulsadores y Lámparas)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $49.90
Precio unitario: $49.90
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Selector, iluminable, 22 mm, circular, plástico, blanco, muletilla corta, 2 posiciones O-I, enclavante, 10:30h/13:30 h, con soporte, con módulo de LED, verde, con LED integr. 110 V AC, 1 NA, conexión por tornillo
nombre comercial del productoSIRIUS ACT
designación del productoSelector
tipo de productoaparato completo
denominación del tipo de producto3SU1
línea de productosPlástico, negro, 22 mm
referencia del fabricante
● del módulo de contacto suministrado en la posición 13SU1400-1AA10-1BA0
● del módulo de LED suministrado3SU1401-1BC40-1AA0
● del soporte suministrado3SU1550-0AA10-0AA0
● del actuador suministrado3SU1002-2BF60-0AA0
Carcasa
número de puntos de mando1
Actuador
tipo de elemento de accionamientoSelector, corto
modo de funcionamiento del actuadorposiciones permanentes, 90° (10:30h/13:30h)
ampliación del producto opcional fuente luminosaSí
color del actuadorblanco
material del actuadorplástico
forma del actuadorredondo
diámetro exterior del actuador32,3 mm
número de módulos de contacto1
número de posiciones de maniobra2
ángulo de maniobra
● hacia la derecha90°
Anillo frontal
componente del producto anillo frontalSí
tipo de anillo frontalstandard
material del anillo frontalplástico
color del anillo frontalnegro
Soporte
material del soportePlástico
Indicación
número de módulos LED1
Datos técnicos generales
función del producto apertura positivaNo
componente del producto fuente luminosaSí
tensión de aislamiento valor asignado320 V
grado de contaminación3
tipo de corriente de la tensión de empleoAC/DC
resistencia a tensión de choque valor asignado4 kV
grado de protección IPIP66, IP67, IP69(IP69K)
● del borne de conexiónIP20
grado de protección NEMA1, 2, 3, 3R, 4, 4X, 12, 13
resistencia a choques
● según IEC 60068-2-27onda semi-sinusoidal 15g / 11 ms
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
resistencia a vibraciones
● según IEC 60068-2-610 ... 500 Hz: 5g
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
frecuencia de maniobra máx.1 800 1/h
vida útil mecánica (ciclos de maniobra) típico1 000 000
vida útil eléctrica (ciclos de maniobra) típico10 000 000
corriente térmica10 A
designaciones de referencia según IEC 81346-2:2009S
corriente permanente del interruptor automático curva C10 A; para una corriente de cortocircuito inferior a 400 A
corriente permanente del cartucho fusibles DIAZED rápido10 A
corriente permanente del cartucho fusible DIAZED gG10 A
Directiva RoHS (fecha)10/01/2014
tensión de empleo
● con AC
— con 50 Hz valor asignado5 ... 500 V
— con 60 Hz valor asignado5 ... 500 V
● con DC valor asignado5 ... 500 V
Electrónica de potencia
confiabilidad de contactoUna maniobra errónea cada 100 millones (17 V, 5 mA), una maniobra errónea cada 10 millones (5 V, 1 mA)
Tensión de alimentación
tipo de corriente de la tensión de alimentación de la fuente luminosaAC
tensión de alimentación de la fuente luminosa con AC
● con 50 Hz valor asignado110 V
● con 60 Hz valor asignado110 V
Circuito de control/ Control por entrada
corriente de conexión del módulo LED máx.3 A
Circuito de corriente secundario
tipo de contacto de los contactos auxiliaresAleación de plata
número de contactos NC para contactos auxiliares0
número de contactos NA para contactos auxiliares1
Conexiones/ Bornes
tipo de conexión eléctricaconexión por tornillo
● de módulos y accesoriosBornes de tornillo
tipo de secciones de conductor conectables
● monofilar con preparación de los extremos de cable2x (0,5 ... 0,75 mm²)
● monofilar sin preparación de extremos de cable2x (1,0 ... 1,5 mm²)
● alma flexible con preparación de los extremos de cable2x (0,5 ... 1,5 mm²)
● alma flexible sin preparación de extremos de cable2x (1,0 ... 1,5 mm²)
● con cables AWG2x (18 ... 14)
par de apriete de los tornillos en el soporte1 ... 1,2 N·m
par de apriete con bornes de tornillo0,8 ... 0,9 N·m
Dispositivo de iluminación
tipo de fuente luminosaLED
color de la fuente luminosaverde
Seguridad
valor B10 con alta tasa de demanda según SN 31920100 000
cuota de defectos peligrosos
● con baja tasa de demanda según SN 3192020 %
● con alta tasa de demanda según SN 3192020 %
tasa de fallos [valor FIT] con baja tasa de demanda según SN 31920100 FIT
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento-25 ... +70 °C
● durante el almacenamiento-40 ... +80 °C
categoría medioambiental durante el funcionamiento según IEC 607213M6, 3S2, 3B2, 3K6 (con humedad relativa del aire de 10 ... 95 %, no se permite condensación en servicio en ninguno de los aparatos por detrás del panel frontal)
Instalación/ fijación/ dimensiones
tipo de fijación
● de módulos y accesoriosFijación en placa frontal
altura40 mm
anchura32,3 mm
forma del recorte para montajeredondo
diámetro de montaje22,3 mm
tolerancia positiva del diámetro de montaje0,4 mm
altura de montaje28,8 mm
ancho de montaje32,3 mm
profundidad de montaje49,7 mm
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalDeclaration of Conformity

CSA

Confirmation

CCC

UL

EAC

UK Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:26/1/2022
Fecha
14/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3SU1103-2BF64-1BA0
Descripción de productoSelector, iluminable, 22 mm, circular, plástico, blanco, muletilla corta, 2 posiciones O-I, enclavante, 10:30h/13:30 h, con soporte, con módulo de LED, verde, con LED integr. 110 V AC, 1 NA, conexión por tornillo
Familia de productoCabezas actuadoras y de señalización, 22 mm, redondas, plástico, negr.
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33D / 41J
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega55 Día/Días
Peso neto (kg)0,065 Kg
Dimensión de empaquetado60,00 x 100,00 x 30,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621078519
UPC195125078154
Commodity code85365080
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5452
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/14
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-12-43
eClass7.127-37-12-43
eClass827-37-12-43
eClass927-37-12-43
eClass9.127-37-12-43
ETIM5EC001029
ETIM6EC001029
ETIM7EC001029
ETIM8EC001029
IDEA45208
UNSPSC1539-12-22-14
