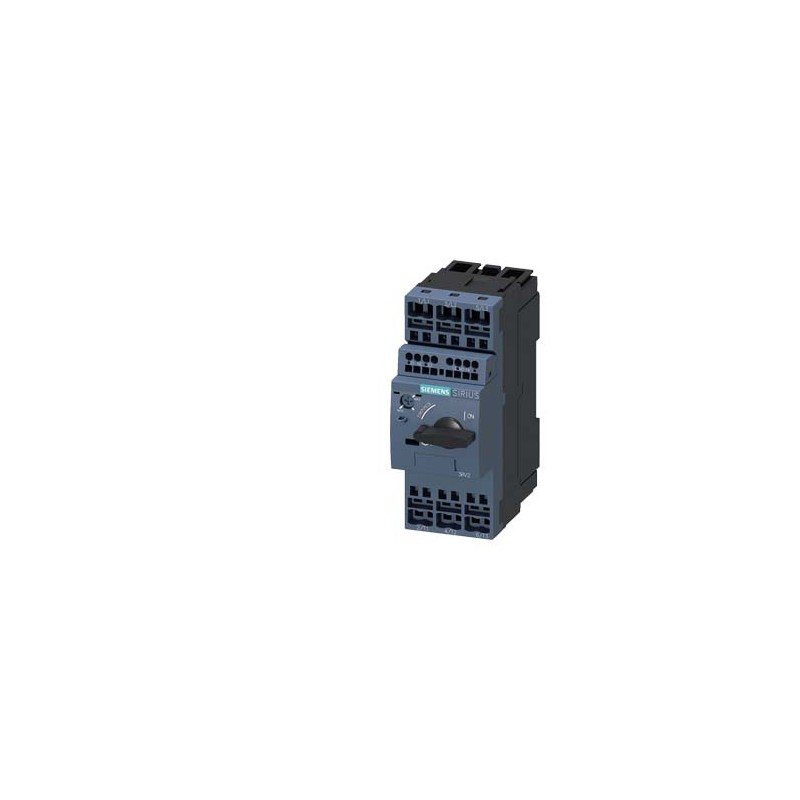

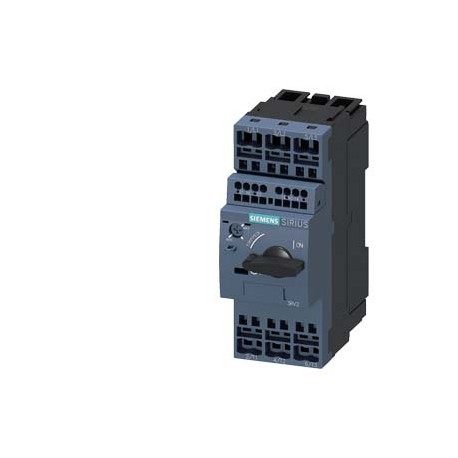

SIEMENS 3RV2021-1EA25 3RV2021-1EA25 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RV2021-1EA25 SIEMENS SIRIUS, Interruptor automático tamaño S0 para protección de motores, CLASE 10 Disparad..

Referencia: 3RV2021-1EA25

Fabricante: SIEMENS

Descripción:

SIRIUS, Interruptor automático tamaño S0 para protección de motores, CLASE 10 Disparador por sobrecarga con retardo según intensidad 2,8...4 A Disparador de cortocircuito 52 A borne de resorte poder de corte estándar con bloque de contactos auxiliares transversal 1 NA+1 NC
CIRCUIT-BREAKER SZ S0, FOR MOTOR PROTECTION, CLASS 10, A-REL. 2.8...4A, N-REL. 52A SPRING-L. CONNECTION, STANDARD SW. CAPACITY W. TRANSVERSE AUX. SWITCH 1NO+1NC.

Categorías:

  • SIEMENS > CONTROL Y CONTACTORES > Interruptores Protección de Motor / Guardamotores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 107,57 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-6 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Interruptor automático tamaño S0 para protección de motores, CLASE 10 Disparador por sobrecarga con retardo según intensidad 2,8...4 A Disparador de cortocircuito 52 A borne de resorte poder de corte estándar con bloque de contactos auxiliares transversal 1 NA+1 NC
nombre comercial del productoSIRIUS
designación del productoInterruptores automáticos
tipo de productopara protección de motores
denominación del tipo de producto3RV2
Datos técnicos generales
tamaño constructivo del interruptor automáticoS0
tamaño del contactor combinable específico de la empresaS00, S0
ampliación del producto interruptor auxiliarSí
pérdidas [W] con valor asignado de la intensidad
● con AC en estado operativo caliente7,25 W
● con AC en estado operativo caliente por polo2,4 W
tensión de aislamiento con grado de contaminación 3 con AC valor asignado690 V
resistencia a tensión de choque valor asignado6 kV
tensión máxima admitida para separación de protección
● en redes con neutro aislado entre circuito principal y auxiliar400 V
● en redes con neutro a tierra entre circuito principal y auxiliar400 V
resistencia a choques según IEC 60068-2-2725g / 11 ms
vida útil mecánica (ciclos de maniobra)
● de contactos principales típico100 000
● de los contactos auxiliares típico100 000
vida útil eléctrica (ciclos de maniobra) típico100 000
modo de protección Ex según Directiva ATEX 2014/34/UEEx II (2) GD
certificado de aptitud según Directiva ATEX 2014/34/UEDMT 02 ATEX F 001
designaciones de referencia según IEC 81346-2:2009Q
Directiva RoHS (fecha)10/01/2009
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-20 ... +60 °C
● durante el almacenamiento-50 ... +80 °C
● durante el transporte-50 ... +80 °C
compensación de temperatura-20 ... +60 °C
humedad relativa del aire durante el funcionamiento10 ... 95 %
Circuito de corriente principal
número de polos para circuito principal3
valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corriente2,8 ... 4 A
tensión de empleo
● valor asignado690 V
● valor asignado20 ... 690 V
● con AC-3 valor asignado máx.690 V
frecuencia de empleo valor asignado50 ... 60 Hz
intensidad de empleo valor asignado4 A
intensidad de empleo
● con AC-3 con 400 V valor asignado4 A
potencia de empleo
● con AC-3
— con 230 V valor asignado0,8 kW
— con 400 V valor asignado1,5 kW
— con 500 V valor asignado2,2 kW
— con 690 V valor asignado3 kW
frecuencia de maniobra
● con AC-3 máx.15 1/h
Circuito de corriente secundario
tipo de interruptor auxiliartransversal
número de contactos NC para contactos auxiliares1
número de contactos NA para contactos auxiliares1
número de contactos conmutados para contactos auxiliares0
intensidad de empleo de los contactos auxiliares con AC-15
● con 24 V2 A
● con 120 V0,5 A
● con 125 V0,5 A
● con 230 V0,5 A
intensidad de empleo de los contactos auxiliares con DC-13
● con 24 V1 A
● con 60 V0,15 A
Protección/ Vigilancia
función del producto
● detección de defectos a tierraNo
● detección de pérdida de faseSí
clase de disparoCLASS 10
tipo de disparador por sobrecargatérmico
poder de corte corriente de cortocircuito de servicio (Ics) con AC
● con 240 V valor asignado100 kA
● con 400 V valor asignado100 kA
● con 500 V valor asignado100 kA
● con 690 V valor asignado4 kA
poder de corte corriente de cortocircuito límite (Icu)
● con AC con 240 V valor asignado100 kA
● con AC con 400 V valor asignado100 kA
● con AC con 500 V valor asignado100 kA
● con AC con 690 V valor asignado6 kA
valor de respuesta de corriente del disparador instantáneo de cortocircuito52 A
Valores nominales UL/CSA
corriente a plena carga (FLA) para motor trifásico
● con 480 V valor asignado4 A
● con 600 V valor asignado4 A
potencia mecánica entregada [hp]
● por motor monofásico
— con 110/120 V valor asignado0,13 hp
— con 230 V valor asignado0,33 hp
● para motor trifásico
— con 200/208 V valor asignado0,8 hp
— con 220/230 V valor asignado0,75 hp
— con 460/480 V valor asignado2 hp
— con 575/600 V valor asignado3 hp
capacidad de carga de los contactos auxiliares según ULC300 / R300
Protección contra cortocircuitos
función del producto protección de cortocircuitoSí
tipo de disparador por cortocircuitomagnético
tipo de cartucho fusible
● para protección contra cortocircuitos del bloque de contactos auxiliares necesariofusible gL/gG: 10 A, interruptor magnetotérmico C 6 A (corriente de cortocircuito Ik < 400 A)
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 60715
altura119 mm
anchura45 mm
profundidad97 mm
distancia que debe respetarse
● a piezas puestas a tierra con 400 V
— hacia abajo30 mm
— hacia arriba30 mm
— hacia un lado9 mm
● a piezas bajo tensión con 400 V
— hacia abajo30 mm
— hacia arriba30 mm
— hacia un lado9 mm
● a piezas puestas a tierra con 500 V
— hacia abajo30 mm
— hacia arriba30 mm
— hacia un lado9 mm
● a piezas bajo tensión con 500 V
— hacia abajo30 mm
— hacia arriba30 mm
— hacia un lado9 mm
● a piezas puestas a tierra con 690 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia atrás0 mm
— hacia un lado30 mm
— hacia adelante0 mm
● a piezas bajo tensión con 690 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia atrás0 mm
— hacia un lado30 mm
— hacia adelante0 mm
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlNo
tipo de conexión eléctrica
● para circuito principalconexión por resorte
● para circuito auxiliar y circuito de mandoconexión por resorte
disposición de la conexión eléctrica para circuito principalarriba y abajo
tipo de secciones de conductor conectables
● para contactos principales
— monofilar o multifilar2x (1 ... 10 mm²)
— alma flexible con preparación de los extremos de cable2x (1 ... 6 mm²)
— alma flexible sin preparación de extremos de cable2x (1 ... 6 mm²)
● con cables AWG para contactos principales2x (18 ... 8)
tipo de secciones de conductor conectables
● para contactos auxiliares
— monofilar o multifilar2x (0,5 ... 2,5 mm²)
— alma flexible con preparación de los extremos de cable2x (0,5 ... 1,5 mm²)
— alma flexible sin preparación de extremos de cable2x (0.5 ... 1.5 mm²)
● con cables AWG para contactos auxiliares2x (20 ... 14)
tipo de vástago del destornilladorDiámetro 3 mm
tamaño de la punta del destornillador3,0 x 0,5 mm
Seguridad
valor B10
● con alta tasa de demanda según SN 319205 000
cuota de defectos peligrosos
● con baja tasa de demanda según SN 3192050 %
● con alta tasa de demanda según SN 3192050 %
tasa de fallos [valor FIT]
● con baja tasa de demanda según SN 3192050 FIT
grado de protección IP frontal según IEC 60529IP20
protección contra contactos directos frontal según IEC 60529a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal
tipo de display para estado de conmutaciónMuletilla
Certificados/ Homologaciones

Descargas y manuales

General Product Approval

CSA

CCC

Confirmation

UL

KC

EAC

For use in hazardous locationsDeclaration of ConformityTest Certificates

ATEX-EC-Type-Examination-Certificate

IECEx

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

Marine / Shipping

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / ShippingotherRailway

RMRS / Russian Maritime Register

Confirmation

Household and similar appliances

Confirmation

Vibration and Shock

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras)
Última modificación:16/11/2021
Fecha
4/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RV2021-1EA25
Descripción de productoInterruptor automático tamaño S0 para protección de motores, CLASE 10 Disparador por sobrecarga con retardo según intensidad 2,8...4 A Disparador de cortocircuito 52 A borne de resorte poder de corte estándar con bloque de contactos auxiliares transversal 1 NA+1 NC
Familia de productoInterruptores automáticos SIRIUS 3RV2
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local349 / 41E
Factor del metalLBP-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega70 Día/Días
Peso neto (kg)0,419 Kg
Dimensión de empaquetado52,00 x 131,00 x 108,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621003405
UPC887621883478
Commodity code85362010
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5333
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/09
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-01
eClass7.127-37-04-01
eClass827-37-04-01
eClass927-37-04-01
eClass9.127-37-04-01
ETIM5EC000074
ETIM6EC000074
ETIM7EC000074
ETIM8EC000074
IDEA44845
UNSPSC1539-12-16-01

Datos ETIM

ETIM: EC000074 - Disyuntor de protección del motor

Valor Unidad
Ajuste actual de liberación de sobrecarga (EF002336) ['2.8', '4']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['52', '52']A
Con protección térmica (EF006233) thermal
Sensible a fallo de fase (EF007400) true
Técnica de liberación (EF007007) Magnético
Tensión de funcionamiento nominal (EF001435) ['690', '690']V
Intensidad nominal permanente Iu (EF001389) 4.0A
Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) 0.75kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 1.5kW
Tipo de conexión del circuito de corriente principal (EF006819) Conexión de abrazadera con resorte
Ejecución del elemento accionador (EF006976) Botón giratorio (mando)
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Con interruptor auxiliar integrado (EF001387) true
Con liberación de baja tensión integrada (EF001390) false
Número de polos (EF001391) 3
Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) 100.0kA
Clase de protección (IP) (EF005474) IP20
Altura (EF000040) 119.0mm
Anchura (EF000008) 45.0mm
Profundidad (EF000049) 97.0mm


DATASHEET - PDF

Título
Tamaño
Tipo
3RV2021-1EA25 3RV2021-1EA25 ES_3RV2021-1EA25.pdf
449 Kbytes
PDF CATALOGUE SIEMENS EN
120 Mbytes
PDF CATALOGUE SIEMENS EN
104 Mbytes

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, le agradecemos ese minuto que invierte en dejarnos su opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerle un servicio de todavía mayor calidad.
