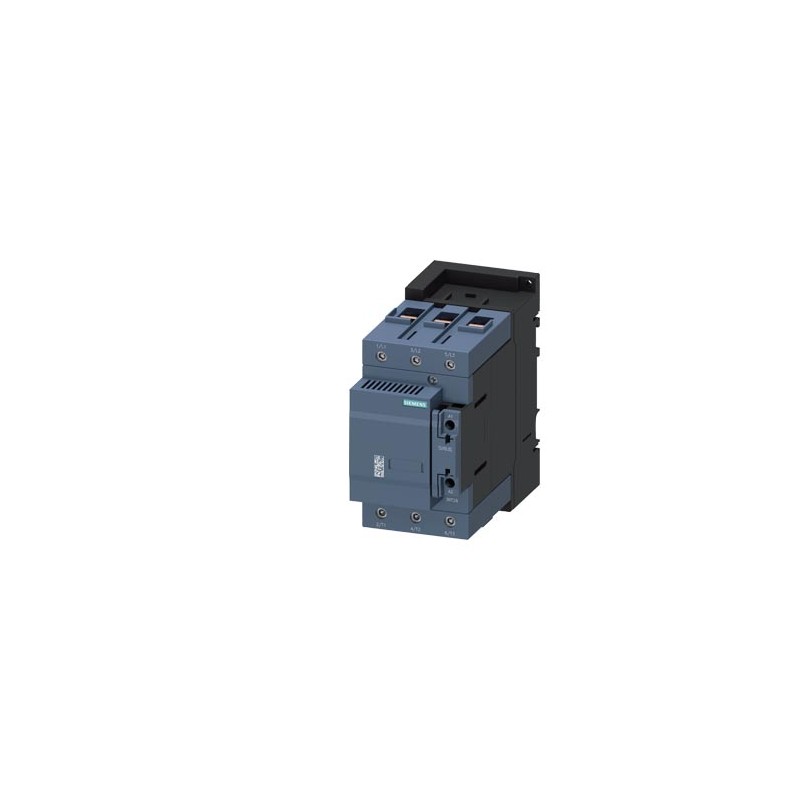

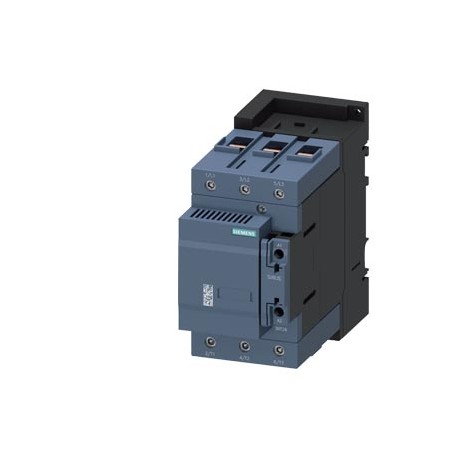

| Contactor para condensador, AC-6b 75 kVAr, /400 V 2 NC, 110 V AC, 50 Hz 3 polos, tamaño S3 conexión por tornillo |
| nombre comercial del producto | SIRIUS |
| designación del producto | Contactores para condensadores |
| denominación del tipo de producto | 3RT26 |
| Datos técnicos generales |
| tamaño del contactor | S3 |
| ampliación del producto interruptor auxiliar | Sí |
| tensión de aislamiento | |
| ● del circuito principal con grado de contaminación 3 valor asignado | 1 000 V |
| ● del circuito auxiliar con grado de contaminación 3 valor asignado | 690 V |
| resistencia a tensión de choque | |
| ● del circuito principal valor asignado | 8 kV |
| ● del circuito auxiliar valor asignado | 6 kV |
| tensión máxima admitida para separación de protección entre bobina y contactos principales según EN 60947-1 | 400 V |
| resistencia a choques con choque rectangular | |
| ● con AC | 6,8g / 5 ms, 4g / 10 ms |
| resistencia a choques con choque sinusoidal | |
| ● con AC | 10,6g / 5 ms, 6,2g / 10 ms |
| vida útil mecánica (ciclos de maniobra) | |
| ● del contactor con bloque de contactos auxiliares montado típico | 3 000 000 |
| vida útil eléctrica (ciclos de maniobra) | 200 000 |
| designaciones de referencia según IEC 81346-2:2009 | Q |
| Directiva RoHS (fecha) | 06/26/2017 |
| Condiciones ambiente |
| altitud de instalación con altura sobre el nivel del mar máx. | 2 000 m |
| temperatura ambiente | |
| ● durante el funcionamiento | -25 ... +60 °C |
| ● durante el almacenamiento | -55 ... +80 °C |
| humedad relativa del aire mín. | 10 % |
| humedad relativa del aire con 55 °C según IEC 60068-2-30 máx. | 95 % |
| Circuito de corriente principal |
| número de contactos NA para contactos principales | 3 |
| número de contactos NC para contactos principales | 0 |
| intensidad de empleo con AC-6b con 690 V con temperatura ambiente de 60 °C valor asignado | 108 A |
| potencia reactiva de empleo con AC-6b | |
| ● con 230 V con 50/60 Hz con temperatura ambiente de 60 °C valor asignado | 14 ... 43 kvar |
| ● con 400 V con 50/60 Hz con temperatura ambiente de 60 °C valor asignado | 25 ... 75 kvar |
| ● con 500 V con 50/60 Hz con temperatura ambiente de 60 °C valor asignado | 31 ... 94 kvar |
| ● con 690 V con 50/60 Hz con temperatura ambiente de 60 °C valor asignado | 43 ... 129 kvar |
| frecuencia de maniobra en vacío | |
| ● con AC | 500 1/h |
| frecuencia de maniobra con AC-6b | |
| ● con 230 V máx. | 200 1/h |
| ● con 240 V máx. | 200 1/h |
| ● con 400 V máx. | 100 1/h |
| ● con 480 V máx. | 60 1/h |
| ● con 500 V máx. | 60 1/h |
| ● con 600 V máx. | 40 1/h |
| ● con 690 V máx. | 40 1/h |
| Circuito de control/ Control por entrada |
| tipo de corriente | AC |
| tipo de corriente de la tensión de alimentación de mando | AC |
| tensión de alimentación del circuito de mando con AC | |
| ● con 50 Hz valor asignado | 110 V |
| frecuencia de la tensión de alimentación de mando | |
| ● 1 valor asignado | 50 Hz |
| factor de rango de trabajo tensión de alimentación de mando valor asignado de la bobina con AC | |
| ● con 50 Hz | 0,8 ... 1,1 |
| potencia inicial aparente de la bobina con AC | 296 VA |
| cos phi inductivo a la potencia de atracción de la bobina | 0,61 |
| potencia de retención aparente de la bobina con AC | 19 VA |
| cos phi inductivo con potencia de retención de la bobina | 0,38 |
| retardo de cierre | |
| ● con AC | 13 ... 50 ms |
| retardo de apertura | |
| ● con AC | 11 ... 20 ms |
| duración de arco | 10 ... 20 ms |
| tipo de control del accionamiento de maniobra | Standard A1 - A2 |
| Circuito de corriente secundario |
| número de contactos NC para contactos auxiliares | 2 |
| ● adosables | 1 |
| ● conmutación instantánea | 2 |
| número de contactos NA para contactos auxiliares | 0 |
| ● adosables | 1 |
| ● conmutación instantánea | 0 |
| intensidad de empleo de los contactos auxiliares con AC-12 máx. | 10 A |
| intensidad de empleo de los contactos auxiliares con AC-15 | |
| ● con 230 V | 6 A |
| ● con 400 V | 3 A |
| intensidad de empleo de los contactos auxiliares con DC-13 | |
| ● con 24 V | 6 A |
| ● con 60 V | 2 A |
| ● con 110 V | 1 A |
| ● con 125 V | 0,9 A |
| ● con 220 V | 0,3 A |
| confiabilidad de contacto de los contactos auxiliares | 0,00000001 |
| Valores nominales UL/CSA |
| capacidad de carga de los contactos auxiliares según UL | A600 / Q600 |
| Protección contra cortocircuitos |
| tipo de cartucho fusible | |
| ● para protección contra cortocircuitos del circuito principal con tipo de coordinación 1 necesario | gG: 250 A (690 V, 50 kA) |
| ● para protección contra cortocircuitos del bloque de contactos auxiliares necesario | gG: 10 A (500 V, 1 kA) |
| Instalación/ fijación/ dimensiones |
| posición de montaje | con plano de montaje vertical, girable +/-180°; con plano de montaje vertical, inclinable +/-22,5° hacia delante y atrás |
| tipo de fijación | fijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 50022 |
| altura | 140 mm |
| anchura | 80 mm |
| profundidad | 152 mm |
| distancia que debe respetarse | |
| ● para montaje en serie hacia un lado | 10 mm |
| ● a piezas puestas a tierra hacia un lado | 10 mm |
| Conexiones/ Bornes |
| tipo de conexión eléctrica | |
| ● para circuito principal | conexión por tornillo |
| ● para circuito auxiliar y circuito de mando | conexión por tornillo |
| ● en contactor para contactos auxiliares | Bornes de tornillo |
| ● de la bobina | Bornes de tornillo |
| tipo de secciones de conductor conectables | |
| ● para contactos principales | |
| — monofilar | 2x (10 ... 16 mm²) |
| — multifilar | 2x (10 ... 70 mm²), 1x (10 ... 70 mm²) |
| — monofilar o multifilar | 2x (10 ... 70 mm²), 1x (10 ... 70 mm²) |
| — alma flexible con preparación de los extremos de cable | 2x (10 ... 50 mm²) |
| ● con cables AWG para contactos principales | 2x (8 ... 3/0), 1x (6 ... 3/0) |
| tipo de secciones de conductor conectables | |
| ● para contactos auxiliares | |
| — monofilar | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — monofilar o multifilar | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — alma flexible con preparación de los extremos de cable | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● con cables AWG para contactos auxiliares | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| tipo de secciones mínimas conectables para contactos principales con AC-6b | |
| ● con 40 °C | 1x 50 mm² |
| ● con 60 °C | 2x 35 mm² |
| calibre AWG como sección de conductor conectable codificada para contactos principales | 8 |
| Seguridad |
| función del producto | |
| ● contacto espejo según IEC 60947-4-1 | No |
| ● apertura positiva según IEC 60947-5-1 | No |
| grado de protección IP frontal según IEC 60529 | IP20 |
| protección contra contactos directos frontal según IEC 60529 | a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal |
| Certificados/ Homologaciones |
Descargas y manuales |
|
| Más información |
Information- and Downloadcenter (Catálogos, Folletos,…) |
Industry Mall (sistema de pedido online) |
Generador CAx online |
Service&Support (Manuales, certificados, características, FAQ,…) |
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …) |
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada |
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras) |
|
|
|
| Última modificación: | 8/12/2021 |
