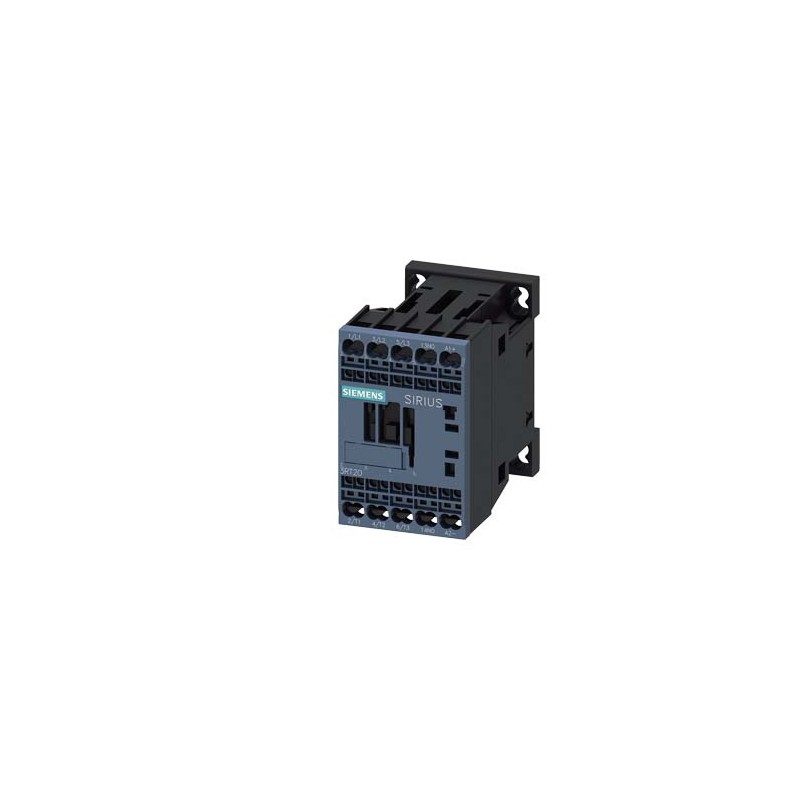

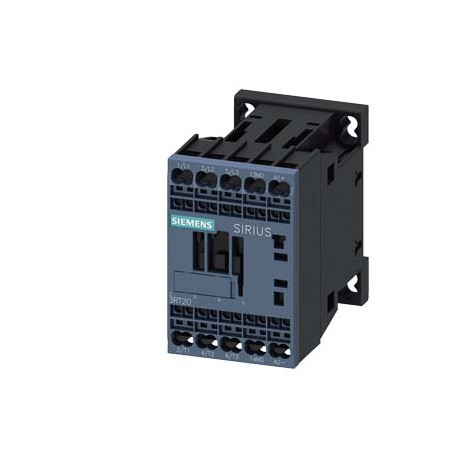

| Contactor de potencia, AC-3 9 A, 4 kW/400 V 1 NA, 24 V DC con varistor integrado, 3 polos, tamaño S00, conexión por resorte |
| nombre comercial del producto | SIRIUS |
| designación del producto | Contactor de potencia |
| denominación del tipo de producto | 3RT2 |
| Datos técnicos generales |
| tamaño del contactor | S00 |
| ampliación del producto | |
| ● módulo de función para comunicación | No |
| ● interruptor auxiliar | Sí |
| pérdidas [W] con valor asignado de la intensidad | |
| ● con AC en estado operativo caliente | 2,1 W |
| ● con AC en estado operativo caliente por polo | 0,7 W |
| ● sin componente de corriente de carga típico | 4 W |
| tensión de aislamiento | |
| ● del circuito principal con grado de contaminación 3 valor asignado | 690 V |
| ● del circuito auxiliar con grado de contaminación 3 valor asignado | 690 V |
| resistencia a tensión de choque | |
| ● del circuito principal valor asignado | 6 kV |
| ● del circuito auxiliar valor asignado | 6 kV |
| tensión máxima admitida para separación de protección entre bobina y contactos principales según EN 60947-1 | 400 V |
| resistencia a choques con choque rectangular | |
| ● con DC | 6,7g / 5 ms, 4,2g / 10 ms |
| resistencia a choques con choque sinusoidal | |
| ● con DC | 10,5g / 5 ms, 6,6g / 10 ms |
| vida útil mecánica (ciclos de maniobra) | |
| ● del contactor típico | 30 000 000 |
| designaciones de referencia según IEC 81346-2:2009 | Q |
| Directiva RoHS (fecha) | 10/01/2009 |
| Condiciones ambiente |
| altitud de instalación con altura sobre el nivel del mar máx. | 2 000 m |
| temperatura ambiente | |
| ● durante el funcionamiento | -25 ... +60 °C |
| ● durante el almacenamiento | -55 ... +80 °C |
| humedad relativa del aire mín. | 10 % |
| humedad relativa del aire con 55 °C según IEC 60068-2-30 máx. | 95 % |
| Circuito de corriente principal |
| número de polos para circuito principal | 3 |
| número de contactos NA para contactos principales | 3 |
| tensión de empleo | |
| ● con AC-3 valor asignado máx. | 690 V |
| ● con AC-3e valor asignado máx. | 690 V |
| intensidad de empleo | |
| ● con AC-1 con 400 V con temperatura ambiente de 40 °C valor asignado | 22 A |
| ● con AC-1 | |
| — hasta 690 V con temperatura ambiente de 40 °C valor asignado | 22 A |
| — hasta 690 V con temperatura ambiente de 60 °C valor asignado | 20 A |
| ● con AC-3 | |
| — con 400 V valor asignado | 9 A |
| — con 500 V valor asignado | 7,7 A |
| — con 690 V valor asignado | 6,7 A |
| ● con AC-3e | |
| — con 400 V valor asignado | 9 A |
| — con 500 V valor asignado | 7,7 A |
| — con 690 V valor asignado | 6,7 A |
| ● con AC-4 con 400 V valor asignado | 8,5 A |
| ● con AC-5a hasta 690 V valor asignado | 19,4 A |
| ● con AC-5b hasta 400 V valor asignado | 7,4 A |
| ● con AC-6a | |
| — hasta 230 V con valor de pico de intensidad n=20 valor asignado | 5,3 A |
| — hasta 400 V con valor de pico de intensidad n=20 valor asignado | 5,3 A |
| — hasta 500 V con valor de pico de intensidad n=20 valor asignado | 5,3 A |
| — hasta 690 V con valor de pico de intensidad n=20 valor asignado | 5 A |
| ● con AC-6a | |
| — hasta 230 V con valor de pico de intensidad n=30 valor asignado | 3,5 A |
| — hasta 400 V con valor de pico de intensidad n=30 valor asignado | 3,5 A |
| — hasta 500 V con valor de pico de intensidad n=30 valor asignado | 3,6 A |
| — hasta 690 V con valor de pico de intensidad n=30 valor asignado | 3,3 A |
| sección mínima en circuito principal con valor asignado máximo AC-1 | 4 mm² |
| intensidad de empleo para aprox. 200000 ciclos de maniobras con AC-4 | |
| ● con 400 V valor asignado | 4,1 A |
| ● con 690 V valor asignado | 3,3 A |
| intensidad de empleo | |
| ● con 1 vía de circulación de corriente con DC-1 | |
| — con 24 V valor asignado | 20 A |
| — con 110 V valor asignado | 2,1 A |
| — con 220 V valor asignado | 0,8 A |
| — con 440 V valor asignado | 0,6 A |
| — con 600 V valor asignado | 0,6 A |
| ● con 2 vías de corriente en serie con DC-1 | |
| — con 24 V valor asignado | 20 A |
| — con 110 V valor asignado | 12 A |
| — con 220 V valor asignado | 1,6 A |
| — con 440 V valor asignado | 0,8 A |
| — con 600 V valor asignado | 0,7 A |
| ● con 3 vías de corriente en serie con DC-1 | |
| — con 24 V valor asignado | 20 A |
| — con 110 V valor asignado | 20 A |
| — con 220 V valor asignado | 20 A |
| — con 440 V valor asignado | 1,3 A |
| — con 600 V valor asignado | 1 A |
| ● con 1 vía de circulación de corriente con DC-3 con DC-5 | |
| — con 24 V valor asignado | 20 A |
| — con 110 V valor asignado | 0,1 A |
| ● con 2 vías de corriente en serie con DC-3 con DC-5 | |
| — con 24 V valor asignado | 20 A |
| — con 110 V valor asignado | 0,35 A |
| ● con 3 vías de corriente en serie con DC-3 con DC-5 | |
| — con 24 V valor asignado | 20 A |
| — con 110 V valor asignado | 20 A |
| — con 220 V valor asignado | 1,5 A |
| — con 440 V valor asignado | 0,2 A |
| — con 600 V valor asignado | 0,2 A |
| potencia de empleo | |
| ● con AC-2 con 400 V valor asignado | 4 kW |
| ● con AC-3 | |
| — con 230 V valor asignado | 2,2 kW |
| — con 400 V valor asignado | 4 kW |
| — con 500 V valor asignado | 4 kW |
| — con 690 V valor asignado | 5,5 kW |
| ● con AC-3e | |
| — con 230 V valor asignado | 2,2 kW |
| — con 400 V valor asignado | 4 kW |
| — con 500 V valor asignado | 4 kW |
| — con 690 V valor asignado | 5 kW |
| potencia de empleo para aprox. 200000 ciclos de maniobras con AC-4 | |
| ● con 400 V valor asignado | 2 kW |
| ● con 690 V valor asignado | 2,5 kW |
| potencia aparente de empleo con AC-6a | |
| ● hasta 230 V con valor de pico de intensidad n=20 valor asignado | 2 kVA |
| ● hasta 400 V con valor de pico de intensidad n=20 valor asignado | 3,6 kVA |
| ● hasta 500 V con valor de pico de intensidad n=20 valor asignado | 4,6 kVA |
| ● hasta 690 V con valor de pico de intensidad n=20 valor asignado | 5,9 kVA |
| potencia aparente de empleo con AC-6a | |
| ● hasta 230 V con valor de pico de intensidad n=30 valor asignado | 1,3 kVA |
| ● hasta 400 V con valor de pico de intensidad n=30 valor asignado | 2,4 kVA |
| ● hasta 500 V con valor de pico de intensidad n=30 valor asignado | 3,1 kVA |
| ● hasta 690 V con valor de pico de intensidad n=30 valor asignado | 4 kVA |
| corriente de breve duración soportable con estado operativo frío hasta 40 °C | |
| ● limitada a 1 s con corte de corriente máx. | 155 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1 |
| ● limitada a 5 s con corte de corriente máx. | 111 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1 |
| ● limitada a 10 s con corte de corriente máx. | 86 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1 |
| ● limitada a 30 s con corte de corriente máx. | 66 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1 |
| ● limitada a 60 s con corte de corriente máx. | 55 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1 |
| frecuencia de maniobra en vacío | |
| ● con DC | 10 000 1/h |
| frecuencia de maniobra | |
| ● con AC-1 máx. | 1 000 1/h |
| ● con AC-2 máx. | 750 1/h |
| ● con AC-3 máx. | 750 1/h |
| ● con AC-3e máx. | 750 1/h |
| ● con AC-4 máx. | 250 1/h |
| Circuito de control/ Control por entrada |
| tipo de corriente de la tensión de alimentación de mando | DC |
| tensión de alimentación del circuito de mando con DC | |
| ● valor asignado | 24 V |
| factor de rango de trabajo tensión de alimentación de mando valor asignado de la bobina con DC | |
| ● valor inicial | 0,8 |
| ● valor final | 1,1 |
| tipo de limitador de sobretensión | con varistor |
| potencia inicial de la bobina con DC | 4 W |
| potencia de retención de la bobina con DC | 4 W |
| retardo de cierre | |
| ● con DC | 30 ... 100 ms |
| retardo de apertura | |
| ● con DC | 7 ... 13 ms |
| duración de arco | 10 ... 15 ms |
| tipo de control del accionamiento de maniobra | Standard A1 - A2 |
| Circuito de corriente secundario |
| número de contactos NA para contactos auxiliares conmutación instantánea | 1 |
| intensidad de empleo con AC-12 máx. | 10 A |
| intensidad de empleo con AC-15 | |
| ● con 230 V valor asignado | 10 A |
| ● con 400 V valor asignado | 3 A |
| ● con 500 V valor asignado | 2 A |
| ● con 690 V valor asignado | 1 A |
| intensidad de empleo con DC-12 | |
| ● con 24 V valor asignado | 10 A |
| ● con 48 V valor asignado | 6 A |
| ● con 60 V valor asignado | 6 A |
| ● con 110 V valor asignado | 3 A |
| ● con 125 V valor asignado | 2 A |
| ● con 220 V valor asignado | 1 A |
| ● con 600 V valor asignado | 0,15 A |
| intensidad de empleo con DC-13 | |
| ● con 24 V valor asignado | 10 A |
| ● con 48 V valor asignado | 2 A |
| ● con 60 V valor asignado | 2 A |
| ● con 110 V valor asignado | 1 A |
| ● con 125 V valor asignado | 0,9 A |
| ● con 220 V valor asignado | 0,3 A |
| ● con 600 V valor asignado | 0,1 A |
| confiabilidad de contacto de los contactos auxiliares | una conexión errónea por 100 millones (17 V, 1 mA) |
| Valores nominales UL/CSA |
| corriente a plena carga (FLA) para motor trifásico | |
| ● con 480 V valor asignado | 7,6 A |
| ● con 600 V valor asignado | 9 A |
| potencia mecánica entregada [hp] | |
| ● por motor monofásico | |
| — con 110/120 V valor asignado | 0,33 hp |
| — con 230 V valor asignado | 1 hp |
| ● para motor trifásico | |
| — con 200/208 V valor asignado | 2 hp |
| — con 220/230 V valor asignado | 3 hp |
| — con 460/480 V valor asignado | 5 hp |
| — con 575/600 V valor asignado | 7,5 hp |
| capacidad de carga de los contactos auxiliares según UL | A600 / Q600 |
| Protección contra cortocircuitos |
| tipo de cartucho fusible | |
| ● para protección contra cortocircuitos del circuito principal | |
| — con tipo de coordinación 1 necesario | gG: 35A (690V,100kA), aM: 20A (690V,100kA), BS88: 35A (415V,80kA) |
| — con tipo de coordinación 2 necesario | gG: 20A (690V,100kA), aM: 16A (690V, 100kA), BS88: 20A (415V, 80kA) |
| ● para protección contra cortocircuitos del bloque de contactos auxiliares necesario | gG: 10 A (500 V, 1 kA) |
| Instalación/ fijación/ dimensiones |
| posición de montaje | con plano de montaje vertical, girable +/-180°; con plano de montaje vertical, inclinable +/-22,5° hacia delante y atrás |
| tipo de fijación | fijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 60715 |
| ● montaje en serie | Sí |
| altura | 70 mm |
| anchura | 45 mm |
| profundidad | 73 mm |
| distancia que debe respetarse | |
| ● para montaje en serie | |
| — hacia adelante | 10 mm |
| — hacia arriba | 10 mm |
| — hacia abajo | 10 mm |
| — hacia un lado | 0 mm |
| ● a piezas puestas a tierra | |
| — hacia adelante | 10 mm |
| — hacia arriba | 10 mm |
| — hacia un lado | 6 mm |
| — hacia abajo | 10 mm |
| ● a piezas bajo tensión | |
| — hacia adelante | 10 mm |
| — hacia arriba | 10 mm |
| — hacia abajo | 10 mm |
| — hacia un lado | 6 mm |
| Conexiones/ Bornes |
| tipo de conexión eléctrica | |
| ● para circuito principal | conexión por resorte |
| ● para circuito auxiliar y circuito de mando | conexión por resorte |
| ● en contactor para contactos auxiliares | Bornes de resorte |
| ● de la bobina | Bornes de resorte |
| tipo de secciones de conductor conectables | |
| ● para contactos principales | |
| — monofilar | 2x (0,5 ... 4 mm²) |
| — monofilar o multifilar | 2x (0,5 ... 4 mm²) |
| — alma flexible con preparación de los extremos de cable | 2x (0.5 ... 2.5 mm²) |
| — alma flexible sin preparación de extremos de cable | 2x (0,5 ... 2,5 mm²) |
| ● con cables AWG para contactos principales | 2x (20 ... 12) |
| sección de conductor conectable para contactos principales | |
| ● monofilar | 0,5 ... 4 mm² |
| ● multifilar | 0,5 ... 4 mm² |
| ● alma flexible con preparación de los extremos de cable | 0,5 ... 2,5 mm² |
| ● alma flexible sin preparación de extremos de cable | 0,5 ... 2,5 mm² |
| sección de conductor conectable para contactos auxiliares | |
| ● monofilar o multifilar | 0,5 ... 4 mm² |
| ● alma flexible con preparación de los extremos de cable | 0,5 ... 2,5 mm² |
| ● alma flexible sin preparación de extremos de cable | 0,5 ... 2,5 mm² |
| tipo de secciones de conductor conectables | |
| ● para contactos auxiliares | |
| — monofilar o multifilar | 2x (0,5 ... 4 mm²) |
| — alma flexible con preparación de los extremos de cable | 2x (0,5 ... 2,5 mm²) |
| — alma flexible sin preparación de extremos de cable | 2x (0,5 ... 2,5 mm²) |
| ● con cables AWG para contactos auxiliares | 2x (20 ... 12) |
| calibre AWG como sección de conductor conectable codificada | |
| ● para contactos principales | 20 ... 12 |
| ● para contactos auxiliares | 20 ... 12 |
| Seguridad |
| función del producto | |
| ● contacto espejo según IEC 60947-4-1 | No |
| valor B10 con alta tasa de demanda según SN 31920 | 1 000 000 |
| cuota de defectos peligrosos | |
| ● con baja tasa de demanda según SN 31920 | 40 % |
| ● con alta tasa de demanda según SN 31920 | 73 % |
| tasa de fallos [valor FIT] con baja tasa de demanda según SN 31920 | 100 FIT |
| grado de protección IP frontal según IEC 60529 | IP20 |
| protección contra contactos directos frontal según IEC 60529 | a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal |
| aptitud para uso | |
| ● conexión de seguridad | Sí |
| ● desconexión de seguridad | Sí |
| Certificados/ Homologaciones |
Descargas y manuales |
|
| Más información |
Information- and Downloadcenter (Catálogos, Folletos,…) |
Industry Mall (sistema de pedido online) |
Generador CAx online |
Service&Support (Manuales, certificados, características, FAQ,…) |
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …) |
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada |
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras) |
|
|
|
| Última modificación: | 15/2/2022 |
Fecha
13/5/2022 | Sujeto a cambios
© Copyright Siemens 2022 |
