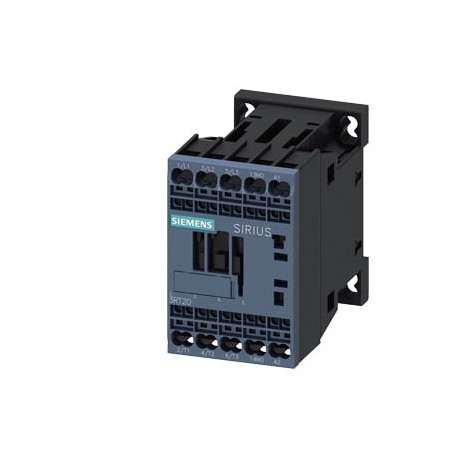

3RT2016-2GG21 SIEMENS Contactor de potencia, AC-3 9 A, 4 kW/400 V 1 NA, 110 V AC, 50/60 Hz 3 polos, tamaño S.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RT2016-2GG21 SIEMENS Contactor de potencia, AC-3 9 A, 4 kW/400 V 1 NA, 110 V AC, 50/60 Hz 3 polos, tamaño S..

3RT2016-2GG21

SIEMENS

Contactor de potencia, AC-3 9 A, 4 kW/400 V 1 NA, 110 V AC, 50/60 Hz 3 polos, tamaño S00 conexión por resorte rectificador de onda completa integrado

Más detalles


CONTROL Y CONTACTORES > Contactores de Potencia

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC000066 - Contactor de potencia para conmutar la alimentación de CA

Valor Unidad
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) -kW
Tensión de alimentación de control nominal Us en CC (EF003980) ['-', '-']V
Tipo de tensión de accionamiento (EF008242) CA
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 22A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 9A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 4.0kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 8.5A
Potencia asignada de empleo NEMA (EF011960) 3.67749375kW
Adecuado para instalación en serie (EF001126) true
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares normalmente cerrados (EF001377) -
Tipo de conexión del circuito de corriente principal (EF006819) Conexión de abrazadera con resorte
Número de contactos normalmente cerrados como contactos principales (EF001375) -
Número de contactos normalmente abiertos como contactos principales (EF001374) 3
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) -V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) -V


Contactor de potencia, AC-3 9 A, 4 kW/400 V 1 NA, 110 V AC, 50/60 Hz 3 polos, tamaño S00 conexión por resorte rectificador de onda completa integrado
nombre comercial del productoSIRIUS
designación del productoContactor de potencia
denominación del tipo de producto3RT2
Datos técnicos generales
Tamaño del contactorS00
Ampliación del producto
● Módulo de función para comunicaciónNo
● interruptor auxiliarSí
Pérdidas [W] con valor asignado de la intensidad
● con AC en estado operativo caliente2,1 W
● con AC en estado operativo caliente por polo0,7 W
Pérdidas [W] con valor asignado de la intensidad sin componente de corriente de carga típico4,2 W
Resistencia a tensión de choque
● del circuito principal valor asignado6 kV
● del circuito auxiliar valor asignado6 kV
Tensión máxima admitida para separación de protección
● entre bobina y contactos principales según EN 60947-1400 V
grado de protección IP
● frontalIP20
● del borne de conexiónIP20
Resistencia a choques con choque rectangular
● con AC6,7g / 5 ms, 4,2g / 10 ms
Resistencia a choques con choque sinusoidal
● con AC10,5g / 5 ms, 6,6g / 10 ms
Vida útil mecánica (ciclos de maniobra)
● del contactor típico30 000 000
● del contactor con bloque de contactos auxiliares montado para equipo electrónico típico5 000 000
● del contactor con bloque de contactos auxiliares montado típico10 000 000
designaciones de referencia según IEC 81346-2:2009Q
Condiciones ambiente
● altitud de instalación con altura sobre el nivel del mar máx.2 000 m
● temperatura ambiente durante el funcionamiento-25 ... +60 °C
● temperatura ambiente durante el almacenamiento-55 ... +80 °C
Circuito de corriente principal
Número de polos para circuito principal3
Número de contactos NA para contactos principales3
● Tensión de empleo con AC-3 valor asignado máx.690 V
Intensidad de empleo
● con AC-1 con 400 V
— con temperatura ambiente de 40 °C valor asignado22 A
● con AC-1
— hasta 690 V con temperatura ambiente de 40 °C valor asignado22 A
— hasta 690 V con temperatura ambiente de 60 °C valor asignado20 A
● con AC-2 con 400 V valor asignado9 A
● con AC-3
— con 400 V valor asignado9 A
— con 500 V valor asignado7,7 A
— con 690 V valor asignado6,7 A
● con AC-4 con 400 V valor asignado8,5 A
● con AC-5a hasta 690 V valor asignado19,4 A
● con AC-5b hasta 400 V valor asignado7,4 A
● con AC-6a
— hasta 230 V con valor de pico de intensidad n=20 valor asignado5,3 A
— hasta 400 V con valor de pico de intensidad n=20 valor asignado5,3 A
— hasta 500 V con valor de pico de intensidad n=20 valor asignado5,3 A
— hasta 690 V con valor de pico de intensidad n=20 valor asignado5 A
● con AC-6a
— hasta 230 V con valor de pico de intensidad n=30 valor asignado3,5 A
— hasta 400 V con valor de pico de intensidad n=30 valor asignado3,5 A
— hasta 500 V con valor de pico de intensidad n=30 valor asignado3,6 A
— hasta 690 V con valor de pico de intensidad n=30 valor asignado3,3 A
Sección mínima en circuito principal
● con valor asignado máximo AC-14 mm²
Intensidad de empleo para aprox. 200000 ciclos de maniobras con AC-4
● con 400 V valor asignado4,1 A
● con 690 V valor asignado3,3 A
Intensidad de empleo
● con 1 vía de circulación de corriente con DC-1
— con 24 V valor asignado20 A
— con 110 V valor asignado2,1 A
— con 220 V valor asignado0,8 A
— con 440 V valor asignado0,6 A
— con 600 V valor asignado0,6 A
● con 2 vías de corriente en serie con DC-1
— con 24 V valor asignado20 A
— con 110 V valor asignado12 A
— con 220 V valor asignado1,6 A
— con 440 V valor asignado0,8 A
— con 600 V valor asignado0,7 A
● con 3 vías de corriente en serie con DC-1
— con 24 V valor asignado20 A
— con 110 V valor asignado20 A
— con 220 V valor asignado20 A
— con 440 V valor asignado1,3 A
— con 600 V valor asignado1 A
Intensidad de empleo
● con 1 vía de circulación de corriente con DC-3 con DC-5
— con 24 V valor asignado20 A
— con 110 V valor asignado0,1 A
● con 2 vías de corriente en serie con DC-3 con DC-5
— con 24 V valor asignado20 A
— con 110 V valor asignado0,35 A
● con 3 vías de corriente en serie con DC-3 con DC-5
— con 24 V valor asignado20 A
— con 110 V valor asignado20 A
— con 220 V valor asignado1,5 A
— con 440 V valor asignado0,2 A
— con 600 V valor asignado0,2 A
Potencia de empleo
● con AC-2 con 400 V valor asignado4 kW
● con AC-3
— con 230 V valor asignado2,2 kW
— con 400 V valor asignado4 kW
— con 500 V valor asignado4 kW
— con 690 V valor asignado5,5 kW
Potencia de empleo para aprox. 200000 ciclos de maniobras con AC-4
● con 400 V valor asignado2 kW
● con 690 V valor asignado2,5 kW
Potencia aparente de empleo con AC-6a
● hasta 230 V con valor de pico de intensidad n=20 valor asignado2 kV·A
● hasta 400 V con valor de pico de intensidad n=20 valor asignado3,6 kV·A
● hasta 500 V con valor de pico de intensidad n=20 valor asignado4,6 kV·A
● hasta 690 V con valor de pico de intensidad n=20 valor asignado5,9 kV·A
Potencia aparente de empleo con AC-6a
● hasta 230 V con valor de pico de intensidad n=30 valor asignado1,3 kV·A
● hasta 400 V con valor de pico de intensidad n=30 valor asignado2,4 kV·A
● hasta 500 V con valor de pico de intensidad n=30 valor asignado3,1 kV·A
● hasta 690 V con valor de pico de intensidad n=30 valor asignado4 kV·A
Corriente de breve duración soportable con estado operativo frío hasta 40 °C
● limitada a 1 s con corte de corriente máx.155 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 5 s con corte de corriente máx.111 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 10 s con corte de corriente máx.86 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 30 s con corte de corriente máx.66 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 60 s con corte de corriente máx.55 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
Frecuencia de maniobra en vacío
● con AC10 000 1/h
Frecuencia de maniobra
● con AC-1 máx.1 000 1/h
● con AC-2 máx.750 1/h
● con AC-3 máx.750 1/h
● con AC-4 máx.250 1/h
Circuito de control/ Control por entrada
Tipo de corriente de la alimentación de tensión de mandoAC
Tensión de alimentación del circuito de mando con AC
● con 50 Hz valor asignado110 V
● con 60 Hz valor asignado110 V
Factor de rango de trabajo tensión de alimentación de mando valor asignado de la bobina con AC
● con 50 Hz0,8 ... 1,1
● con 60 Hz0,85 ... 1,1
Tipo de limitador de sobretensióncon rectificación de onda completa
Potencia inicial aparente de la bobina con AC
● con 50 Hz27 V·A
● con 60 Hz24,3 V·A
Cos phi inductivo a la potencia de atracción de la bobina
● con 50 Hz0,8
● con 60 Hz0,75
Potencia de retención aparente de la bobina con AC
● con 50 Hz4,2 V·A
● con 60 Hz3,3 V·A
Cos phi inductivo con potencia de retención de la bobina
● con 50 Hz0,25
● con 60 Hz0,25
Retardo de cierre
● con AC30 ... 100 ms
Retardo de apertura
● con AC7 ... 13 ms
Duración de arco10 ... 15 ms
Tipo de control del accionamiento de maniobraStandard A1 - A2
Circuito de corriente secundario
● Número de contactos NA para contactos auxiliares conmutación instantánea1
Intensidad de empleo con AC-12 máx.10 A
● intensidad de empleo con AC-15 con 230 V valor asignado10 A
● intensidad de empleo con AC-15 con 400 V valor asignado3 A
● Intensidad de empleo con AC-15 con 500 V valor asignado2 A
● Intensidad de empleo con AC-15 con 690 V valor asignado1 A
● intensidad de empleo con DC-12 con 24 V valor asignado10 A
● intensidad de empleo con DC-12 con 48 V valor asignado6 A
● intensidad de empleo con DC-12 con 60 V valor asignado6 A
● intensidad de empleo con DC-12 con 110 V valor asignado3 A
● Intensidad de empleo con DC-12 con 125 V valor asignado2 A
● Intensidad de empleo con DC-12 con 220 V valor asignado1 A
● Intensidad de empleo con DC-12 con 600 V valor asignado0,15 A
● intensidad de empleo con DC-13 con 24 V valor asignado10 A
● intensidad de empleo con DC-13 con 48 V valor asignado2 A
● intensidad de empleo con DC-13 con 60 V valor asignado2 A
● intensidad de empleo con DC-13 con 110 V valor asignado1 A
● Intensidad de empleo con DC-13 con 125 V valor asignado0,9 A
● Intensidad de empleo con DC-13 con 220 V valor asignado0,3 A
● Intensidad de empleo con DC-13 con 600 V valor asignado0,1 A
Confiabilidad de contacto de los contactos auxiliaresuna conexión errónea por 100 millones (17 V, 1 mA)
Valores nominales UL/CSA
Corriente a plena carga (FLA) para motor trifásico
● con 480 V valor asignado7,6 A
● con 600 V valor asignado9 A
potencia mecánica entregada [hp]
● por motor monofásico
— con 110/120 V valor asignado0,33 hp
— con 230 V valor asignado1 hp
● para motor trifásico
— con 200/208 V valor asignado2 hp
— con 220/230 V valor asignado3 hp
— con 460/480 V valor asignado5 hp
— con 575/600 V valor asignado7,5 hp
Capacidad de carga de los contactos auxiliares según ULA600 / Q600
Protección contra cortocircuitos
Tipo de cartucho fusible
● para protección contra cortocircuitos del circuito principal
— con tipo de coordinación 1 necesariogG: 35A (690V,100kA), aM: 20A (690V,100kA), BS88: 35A (415V,80kA)
— con tipo de coordinación 2 necesariogG: 20A (690V,100kA), aM: 16A (690V, 100kA), BS88: 20A (415V, 80kA)
● para protección contra cortocircuitos del bloque de contactos auxiliares necesariogG: 10 A (500 V, 1 kA)
Instalación/ fijación/ dimensiones
posición de montajecon plano de montaje vertical, girable +/-180°; con plano de montaje vertical, inclinable +/-22,5° hacia delante y atrás
● tipo de fijaciónfijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 60715
● Tipo de fijación montaje en serieSí
altura70 mm
anchura45 mm
profundidad73 mm
Distancia que debe respetarse
● para montaje en serie
— hacia adelante10 mm
— hacia arriba10 mm
— hacia abajo10 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante10 mm
— hacia arriba10 mm
— hacia un lado6 mm
— hacia abajo10 mm
● a piezas bajo tensión
— hacia adelante10 mm
— hacia arriba10 mm
— hacia abajo10 mm
— hacia un lado6 mm
Conexiones/ Bornes
● Tipo de conexión eléctrica para circuito principalconexión por resorte
● Tipo de conexión eléctrica para circuito auxiliar y circuito de mandoconexión por resorte
● Tipo de conexión eléctrica en contactor para contactos auxiliaresBornes de resorte
● Tipo de conexión eléctrica de la bobinaBornes de resorte
Tipo de secciones de conductor conectables
● para contactos principales
— monofilar2x (0,5 ... 4 mm²)
— monofilar o multifilar2x (0,5 ... 4 mm²)
— alma flexible con preparación de los extremos de cable2x (0.5 ... 2.5 mm²)
— alma flexible sin preparación de extremos de cable2x (0,5 ... 2,5 mm²)
● con cables AWG para contactos principales2x (20 ... 12)
Sección de conductor conectable para contactos principales
● monofilar0,5 ... 4 mm²
● multifilar0,5 ... 4 mm²
● alma flexible con preparación de los extremos de cable0,5 ... 2,5 mm²
● alma flexible sin preparación de extremos de cable0,5 ... 2,5 mm²
Sección de conductor conectable para contactos auxiliares
● monofilar o multifilar0,5 ... 4 mm²
● alma flexible con preparación de los extremos de cable0,5 ... 2,5 mm²
● alma flexible sin preparación de extremos de cable0,5 ... 2,5 mm²
Tipo de secciones de conductor conectables
● para contactos auxiliares
— monofilar o multifilar2x (0,5 ... 4 mm²)
— alma flexible con preparación de los extremos de cable2x (0,5 ... 2,5 mm²)
— alma flexible sin preparación de extremos de cable2x (0,5 ... 2,5 mm²)
● con cables AWG para contactos auxiliares2x (20 ... 12)
Calibre AWG como sección de conductor conectable codificada
● para contactos principales20 ... 12
● para contactos auxiliares20 ... 12
Seguridad
Valor B10
● con alta tasa de demanda según SN 319201 000 000
Tasa de fallos [valor FIT]
● con baja tasa de demanda según SN 31920100 FIT
Función del producto
● contacto espejo según IEC 60947-4-1Sí
Valor T1 para intervalo entre pruebas o vida útil según IEC 6150820 y
Protección de contacto directo contra descarga eléctricaa prueba de contacto involuntario con los dedos
Aptitud para uso desconexión de seguridadSí
Certificados/ Homologaciones
General Product ApprovalEMC

CCC

CSA

UL

KC

EAC

RCM

Functional Safety/Safety of MachineryDeclaration of ConformityTest CertificatesMarine / Shipping

Type Examination Certificate

EC/EU-Declaration of Conformity

Miscellaneous

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

Marine / Shipping

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

DNV-GL

other

Confirmation

Household and similar appliances

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras)
Última modificación:13/08/2020


Producto
Número de artículo (número de mercado)3RT2016-2GG21

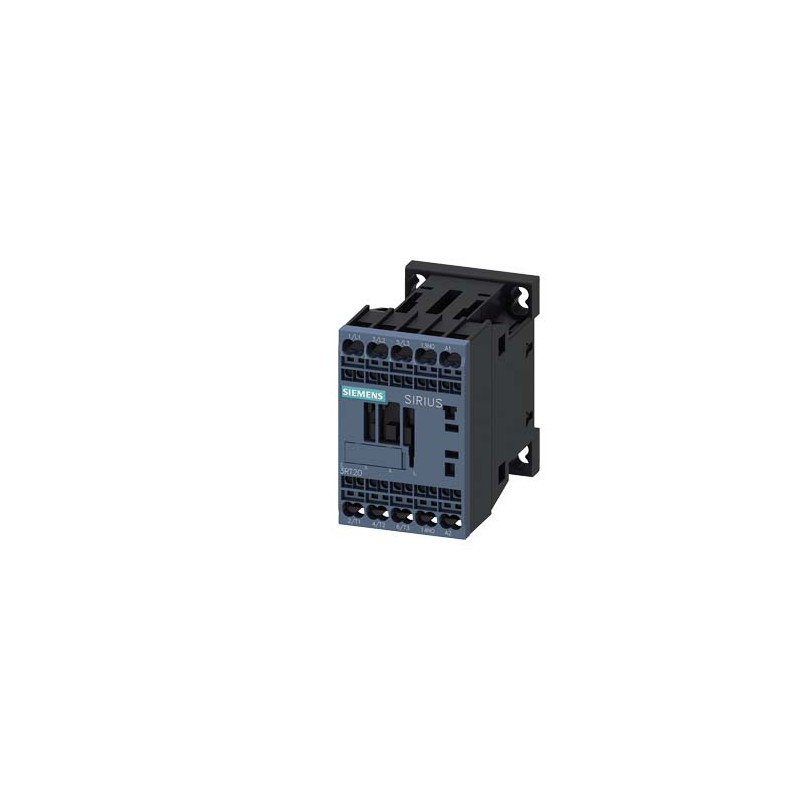

Descripción de productoContactor de potencia, AC-3 9 A, 4 kW/400 V 1 NA, 110 V AC, 50/60 Hz 3 polos, tamaño S00 conexión por resorte rectificador de onda completa integrado
Familia de productoNo disponible
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local331 / 41B
Factor del metalLDO-----
Información de entrega
Regulaciones de control de exportaciónECCN : EAR99 / AL : N
Hora de entrega5 Día/Días
Peso neto (kg)0,310 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado50,00 x 73,50 x 77,50
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209828438
UPCNo disponible
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5330
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/09
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
No disponible

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RT2016-2GG21 3RT2016-2GG21 ES_3RT2016-2GG21.pdf 299 Kbytes 3RT2016-2GG21 3RT2016-2GG21 ES_3RT2016-2GG21.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
