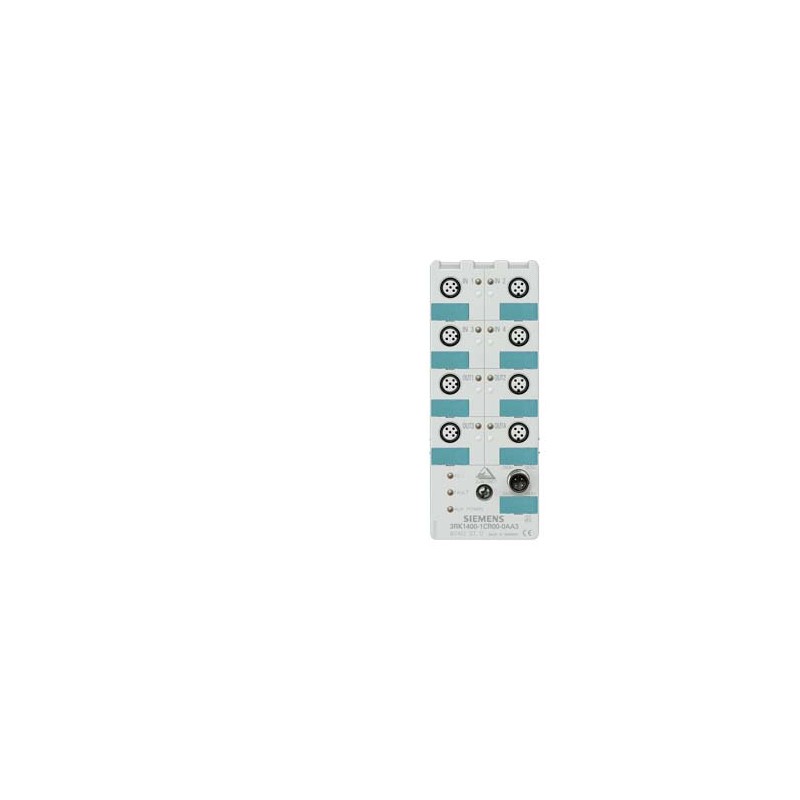

3RK1400-1CR00-0AA3 SIEMENS Módulo compacto AS-i K60 digital 4DI/4DQ, IP68 4 entradas, máximo 200 mA 4 salida.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

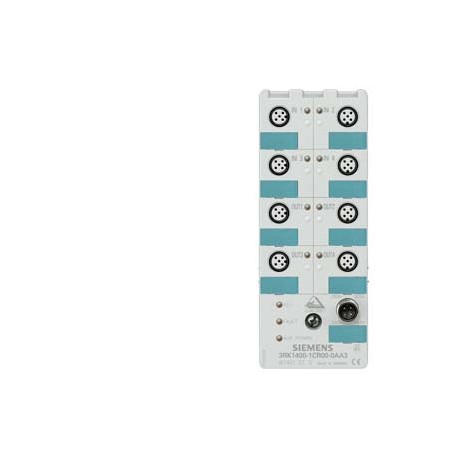

3RK1400-1CR00-0AA3 SIEMENS Módulo compacto AS-i K60 digital 4DI/4DQ, IP68 4 entradas, máximo 200 mA 4 salida..

3RK1400-1CR00-0AA3

SIEMENS

SIRIUS, Módulo compacto AS-i K60 digital 4DI/4DQ, IP68 4 entradas, máximo 200 mA 4 salidas, 2 A, 24 V DC máximo 4 A para todas las salidas 8 x conector hembra M12 La placa de montaje 3RK1901-0CA00 debe pedirse por separado

AS-INTERFACE COMPACT MOD. IP68 DIGITAL, 4I/4O, 4 X 1 INPUTS, MAX. 200MA, PNP, 4 X 1 OUTPUTS, 2 NC, DC 24V 8 X M12 STANDARD SOCKET FOR INPUT/OUTPUT CONNECTION, MOUNTING PLATE 3RK19010CA00.

Más detalles


Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo

CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $407.54
Precio unitario: $407.54
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Módulo compacto AS-i K60 digital 4DI/4DQ, IP68 4 entradas, máximo 200 mA 4 salidas, 2 A, 24 V DC máximo 4 A para todas las salidas 8 x conector hembra M12 La placa de montaje 3RK1901-0CA00 debe pedirse por separado
Datos técnicos generales
tipo de productomódulos E/S digitales para el área de campo IP67 - K60
Tipo4 entradas / 4 salidas
tipo de tipo de esclavoesclavo estándar
Configuración E/A7
Código ID/ID20/F
Número conectores hembra E/S8
tipo de conexión eléctrica de las entradas y salidasconexión por M12 atornillado
Interfaz AS consumo total corriente máx.270 mA
tensión de servicio según especificación AS-Interface18 ... 31,6 V
Conexión de puesta a tierrael PIN5 de cada conector hembra M12 está conectado con la placa de puesta a tierra por medio de un inserto macho en la placa de montaje.
DireccionamientoConector M12
Aviso para el suministrolos módulos se suministran sin placa de montaje
Aviso 2Para alimentar los circuitos de salida se necesita una fuente externa suplementaria (AUX POWER) de 20 a 30 V DC. Esta fuente de alimentación suplementaria tiene que cumplir las especificaciones de la norma VDE 0106 (PELV), clase de proteccción III.
Alimentación del sensor
tipo de alimentación para la alimentación de sensoresvía AS-Interface
tensión de entrada20 ... 30 V
propiedad de la alimentación del sensor resistente a cortocircuito y a sobrecargaSí
intensidad máxima admisible de la alimentación de sensores para todas las entradas
● con temperatura ambiente de 40 °C200 mA
Entradas
número de entradas digitales4
tipo de sistema de conexióntécnica a 2 y 3 hilos
Circuito de entradatransistor (PNP)
tipo de corriente de las tensiones de entradaDC
Entradas nivel de conmutación High mín.10 V
intensidad de entrada en entrada digital
● con señal <1> mín.6 mA
● con señal <0> máx.1,5 mA
Entradas
● alimentación de sensores vía AS-Interfaceresistente a cortocircuitos y sobrecargas
● asignación de conectores hembra
— PIN 1alimentación de sensores L+
— PIN 2entrada de datos I
— PIN 3alimentación de sensores L-
— PIN 4entrada de datos I
— PIN 5conexión de puesta a tierra
tipo de asignación de conectores macho de las entradasasignación estándar
Salidas
número de salidas digitales4
tipo de corriente de las tensiones de salidaDC
Salidas alimentación de tensión externa de 24 V DCconexión de cable redondo común con conexión AS-Interface vía conector hembra M12
intensidad máxima admisible de la salida de semiconductor con DC-13 con 24 V2 A
Salidas corriente aditiva máx.4 A
tipo de salida lógicatransistor (PNP)
tipo de asignación de conectores macho de las salidasasignación estándar
Salidas asignación de conectores hembra3 = "-", 4 = salida, 5 = conexión a tierra
propiedad de la salida resistente a cortocircuitosSí
Salidas
● protección contra cortocircuitosincorporado
● protección contra tensiones inducidasincorporado
● Watchdogincorporado
Asignación bits de datos
Asignación de los bits de datos
● conector hembra 1PIN 2/4 = IN1 (D0)
● conector hembra 2PIN 2/4 = IN2 (D1)
● conector hembra 3PIN2/4 = IN3 (D2)
● conector hembra 4PIN 2/4 = IN4 (D3)
● conector hembra 5PIN4 = OUT1 (D0)
● conector hembra 6PIN4 = OUT2 (D1)
● conector hembra 7PIN4 = OUT3 (D2)
● conector hembra 8PIN4 = OUT4 (D3)
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento-25 ... +85 °C
● durante el almacenamiento-40 ... +85 °C
grado de protección IPIP68/IP69K
Indicación
Display de estado
● display E/SLED amarillo
● display UauxLED verde
● display AS-Interface/diagnósticoLED verde/rojo
Datos mecánicos
anchura60 mm
altura152 mm
profundidad29 mm
tipo de fijaciónmontaje en perfil/fijación en pared usando la placa de montaje para el módulo compacto K60
resistencia a choques15g / 11 ms
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Special Test Certificate

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

DNV-GL

ASI-Certification

Confirmation

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:10/3/2021
Fecha
4/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RK1400-1CR00-0AA3
Descripción de productoMódulo compacto AS-i K60 digital 4DI/4DQ, IP68 4 entradas, máximo 200 mA 4 salidas, 2 A, 24 V DC máximo 4 A para todas las salidas 8 x conector hembra M12 La placa de montaje 3RK1901-0CA00 debe pedirse por separado
Familia de productoMódulos de E/S digitales IP68/IP69K - K60R
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)0,305 Kg
Dimensión de empaquetado45,00 x 165,00 x 72,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209556973
UPC754554836072
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3720
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/03/17
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datos ETIM

ETIM: EC001599 - Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Valor Unidad
SIL según IEC 61508 (EF009889) -
Clase de protección (IP) (EF005474) -
Tensión de alimentación 50 Hz CA (EF007532) ['-', '-']V
Tensión de alimentación 60 Hz CA (EF007533) ['-', '-']V
Tensión de alimentación CC (EF007534) ['-', '-']V
Tipo de tensión de alimentación (EF002991) CC
Número de entradas digitales (EF001992) 4
Número de salidas digitales (EF001993) 4
Entradas digitales configurables (EF008516) FALSE
Salidas digitales configurables (EF008520) false
Corriente de entrada en la señal 1 (EF001428) 6.0mA
Tensión de entrada permitida (EF007554) ['-', '-']V
Tipo de tensión de entrada (EF003033) DC / DC
Tipo de salida digital (EF003601) Otros
Corriente de salida (EF003202) 2.0A
Tensión de salida permitida (EF007553) ['-', '-']V
Tipo de tensión de salida (EF008222) DC / DC
Protección contra cortocircuitos, salidas disponibles (EF003203) true
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) false
Soporta el protocolo TCP/IP (EF003050) false
Soporta el protocolo PROFIBUS (EF003052) false
Soporta el protocolo CAN (EF003053) false
Soporta el protocolo INTERBUS (EF003054) false
Soporta el protocolo ASI (EF003051) true
Soporta el protocolo EIB (EF003055) false
Soporta el protocolo Modbus (EF003057) false
Soporta el protocolo de autopista de datos (EF003058) false
Soporta el protocolo DeviceNet (EF003059) false
Soporta el protocolo SUCONET (EF003060) false
Soporta el protocolo LON (EF003017) false
Soporta el protocolo PROFINET IO (EF007525) false
Soporta el protocolo PROFINET CBA (EF007524) false
Soporta el protocolo SERCOS (EF006657) false
Soporta el protocolo Foundation Fieldbus (EF007522) false
Soporta el protocolo Ethernet/IP (EF007521) false
Soporta el protocolo AS-Interface Safety at Work (EF007519) false
Soporta el protocolo DeviceNet Safety (EF007520) false
Soporta el protocolo de seguridad INTERBUS (EF006662) false
Soporta el protocolo PROFIsafe (EF007526) false
Soporta el protocolo SafetyBUS p (EF007527) false
Soporta el protocolo para otros sistemas bus (EF003062) false
Estándar inalámbrico Bluetooth (EF007178) false
Estándar inalámbrico WLAN 802.11 (EF007179) false
Estándar de radio GPRS (EF008523) false
Estándar de radio GSM (EF008524) false
Estándar de radio UMTS (EF008525) false
Maestro de enlace E/S (EF007298) false
Componente del sistema (EF004118) true
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Tiempo de retardo con cambio de señal (EF002382) ['-', '-']ms
Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) -
Montaje en carril posible (EF003972) FALSE
Montaje en pared/directo posible (EF007020) FALSE
Instalación frontal posible (EF007016) false
Montaje en rack posible (EF007018) false
Adecuado para funciones de seguridad (EF001597) false
Categoría según EN 954-1 (EF006782) -
Nivel de rendimiento según EN ISO 13849-1 (EF007399) -
Equipos asociados (Ex ia) (EF004141) -
Equipos asociados (Ex ib) (EF004142) -
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Anchura (EF000008) 60.0mm
Altura (EF000040) 152.0mm
Profundidad (EF000049) 29.0mm
