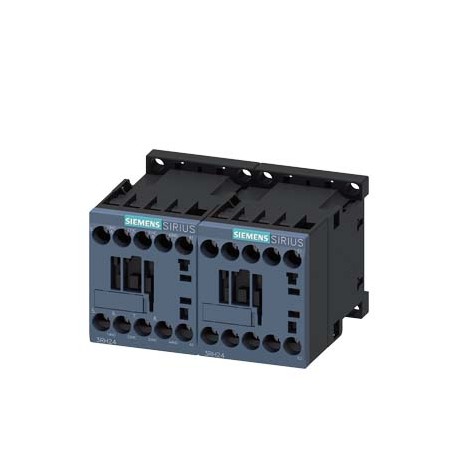

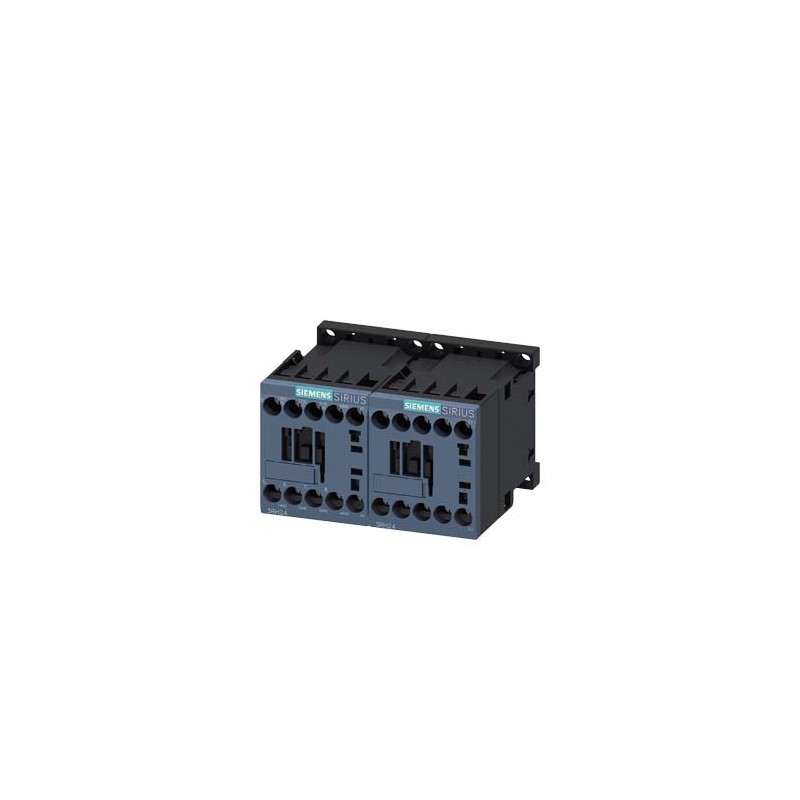

| contactor auxiliar, con autorretención mecánica, 2 NA + 2 NC, AC 24 V, 50 / 60 Hz, Tamaño S00, borne de tornillo |
| nombre comercial del producto | SIRIUS |
| designación del producto | Contactor auxiliar |
| denominación del tipo de producto | 3RH2 |
| Datos técnicos generales |
| tamaño del contactor | S00 |
| ampliación del producto interruptor auxiliar | Sí |
| tensión de aislamiento con grado de contaminación 3 con AC valor asignado | 690 V |
| grado de contaminación | 3 |
| resistencia a tensión de choque valor asignado | 6 kV |
| resistencia a choques con choque rectangular | |
| ● con AC | 7,3g / 5 ms, 4,7g / 10 ms |
| resistencia a choques con choque sinusoidal | |
| ● con AC | 11,4g / 5 ms, 7,3g / 10 ms |
| vida útil mecánica (ciclos de maniobra) | |
| ● del contactor típico | 5 000 000 |
| ● del contactor con bloque de contactos auxiliares montado para equipo electrónico típico | 5 000 000 |
| ● del contactor con bloque de contactos auxiliares montado típico | 5 000 000 |
| designaciones de referencia según IEC 81346-2:2009 | K |
| Directiva RoHS (fecha) | 10/01/2009 |
| Condiciones ambiente |
| altitud de instalación con altura sobre el nivel del mar máx. | 2 000 m |
| temperatura ambiente | |
| ● durante el funcionamiento | -25 ... +60 °C |
| ● durante el almacenamiento | -55 ... +80 °C |
| humedad relativa del aire mín. | 10 % |
| humedad relativa del aire con 55 °C según IEC 60068-2-30 máx. | 95 % |
| Circuito de corriente principal |
| frecuencia de maniobra en vacío | |
| ● con AC | 10 000 1/h |
| ● con DC | 10 000 1/h |
| Circuito de control/ Control por entrada |
| tipo de corriente de la tensión de alimentación de mando | AC |
| tensión de alimentación del circuito de mando con AC | |
| ● con 50 Hz valor asignado | 24 V |
| ● con 60 Hz valor asignado | 24 V |
| frecuencia de la tensión de alimentación de mando | |
| ● 1 valor asignado | 50 Hz |
| ● 2 valor asignado | 60 Hz |
| factor de rango de trabajo tensión de alimentación de mando valor asignado de la bobina con AC | |
| ● con 50 Hz | 0,8 ... 1,1 |
| ● con 60 Hz | 0,85 ... 1,1 |
| potencia inicial aparente de la bobina con AC | 37 VA |
| cos phi inductivo a la potencia de atracción de la bobina | 0,8 |
| potencia de retención aparente de la bobina con AC | 5,7 VA |
| cos phi inductivo con potencia de retención de la bobina | 0,25 |
| retardo de cierre | |
| ● con AC | 8 ... 33 ms |
| retardo de apertura | |
| ● con AC | 4 ... 15 ms |
| duración de arco | 10 ... 15 ms |
| Circuito de corriente secundario |
| número de contactos NC para contactos auxiliares | 2 |
| ● conmutación instantánea | 2 |
| número de contactos NA para contactos auxiliares | 2 |
| ● conmutación instantánea | 2 |
| números característicos y letras identificadoras para contactos | 22 E |
| intensidad de empleo con AC-12 máx. | 10 A |
| intensidad de empleo con AC-15 | |
| ● con 230 V valor asignado | 10 A |
| ● con 400 V valor asignado | 3 A |
| ● con 500 V valor asignado | 2 A |
| ● con 690 V valor asignado | 1 A |
| intensidad de empleo con 1 vía de circulación de corriente con DC-12 | |
| ● con 24 V valor asignado | 10 A |
| ● con 110 V valor asignado | 3 A |
| ● con 220 V valor asignado | 1 A |
| ● con 440 V valor asignado | 0,3 A |
| ● con 600 V valor asignado | 0,15 A |
| intensidad de empleo con 2 vías de corriente en serie con DC-12 | |
| ● con 24 V valor asignado | 10 A |
| ● con 60 V valor asignado | 10 A |
| ● con 110 V valor asignado | 4 A |
| ● con 220 V valor asignado | 2 A |
| ● con 440 V valor asignado | 1,3 A |
| ● con 600 V valor asignado | 0,65 A |
| intensidad de empleo con 3 vías de corriente en serie con DC-12 | |
| ● con 24 V valor asignado | 10 A |
| ● con 60 V valor asignado | 10 A |
| ● con 110 V valor asignado | 10 A |
| ● con 220 V valor asignado | 3,6 A |
| ● con 440 V valor asignado | 2,5 A |
| ● con 600 V valor asignado | 1,8 A |
| frecuencia de maniobra con DC-12 máx. | 1 000 1/h |
| intensidad de empleo con 1 vía de circulación de corriente con DC-13 | |
| ● con 24 V valor asignado | 10 A |
| ● con 110 V valor asignado | 1 A |
| ● con 220 V valor asignado | 0,3 A |
| ● con 440 V valor asignado | 0,14 A |
| ● con 600 V valor asignado | 0,1 A |
| intensidad de empleo con 2 vías de corriente en serie con DC-13 | |
| ● con 24 V valor asignado | 10 A |
| ● con 60 V valor asignado | 3,5 A |
| ● con 110 V valor asignado | 1,3 A |
| ● con 220 V valor asignado | 0,9 A |
| ● con 440 V valor asignado | 0,2 A |
| ● con 600 V valor asignado | 0,1 A |
| intensidad de empleo con 3 vías de corriente en serie con DC-13 | |
| ● con 24 V valor asignado | 10 A |
| ● con 60 V valor asignado | 4,7 A |
| ● con 110 V valor asignado | 3 A |
| ● con 220 V valor asignado | 1,2 A |
| ● con 440 V valor asignado | 0,5 A |
| ● con 600 V valor asignado | 0,26 A |
| frecuencia de maniobra con DC-13 máx. | 1 000 1/h |
| tipo de automático magnetotérmico para protección contra cortocircuito del circuito auxiliar hasta 230 V | Curva C: 6 A; 0,4 kA |
| confiabilidad de contacto de los contactos auxiliares | una conexión errónea por 100 millones (17 V, 1 mA) |
| Valores nominales UL/CSA |
| capacidad de carga de los contactos auxiliares según UL | A600 / Q600 |
| Protección contra cortocircuitos |
| tipo de cartucho fusible para protección contra cortocircuitos del bloque de contactos auxiliares necesario | fusible gL/gG: 10 A |
| Instalación/ fijación/ dimensiones |
| posición de montaje | con plano de montaje vertical, girable +/-180°; con plano de montaje vertical, inclinable +/-22,5° hacia delante y atrás |
| tipo de fijación | fijación por tornillo y abroche a perfil de 35 mm |
| altura | 57,5 mm |
| anchura | 90 mm |
| profundidad | 73 mm |
| distancia que debe respetarse | |
| ● para montaje en serie | |
| — hacia adelante | 10 mm |
| — hacia arriba | 10 mm |
| — hacia abajo | 10 mm |
| — hacia un lado | 0 mm |
| ● a piezas puestas a tierra | |
| — hacia adelante | 10 mm |
| — hacia arriba | 10 mm |
| — hacia un lado | 6 mm |
| — hacia abajo | 10 mm |
| ● a piezas bajo tensión | |
| — hacia adelante | 10 mm |
| — hacia arriba | 10 mm |
| — hacia abajo | 10 mm |
| — hacia un lado | 6 mm |
| Conexiones/ Bornes |
| tipo de conexión eléctrica para circuito auxiliar y circuito de mando | conexión por tornillo |
| tipo de secciones de conductor conectables | |
| ● para contactos auxiliares | |
| — monofilar o multifilar | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — alma flexible con preparación de los extremos de cable | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● con cables AWG para contactos auxiliares | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| Seguridad |
| valor B10 con alta tasa de demanda según SN 31920 | 1 000 000; con 0,3 x Ie |
| cuota de defectos peligrosos | |
| ● con baja tasa de demanda según SN 31920 | 40 % |
| ● con alta tasa de demanda según SN 31920 | 73 % |
| tasa de fallos [valor FIT] con baja tasa de demanda según SN 31920 | 100 FIT |
| grado de protección IP frontal según IEC 60529 | IP20 |
| protección contra contactos directos frontal según IEC 60529 | a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal |
| Certificados/ Homologaciones |
