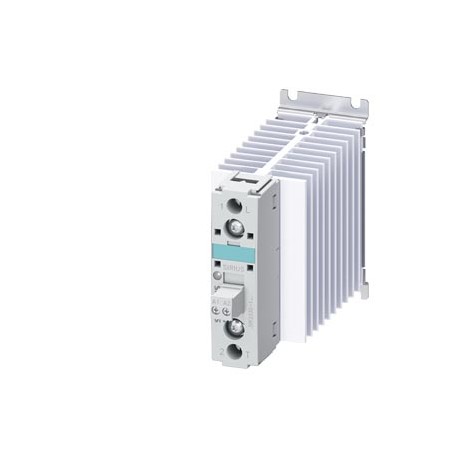

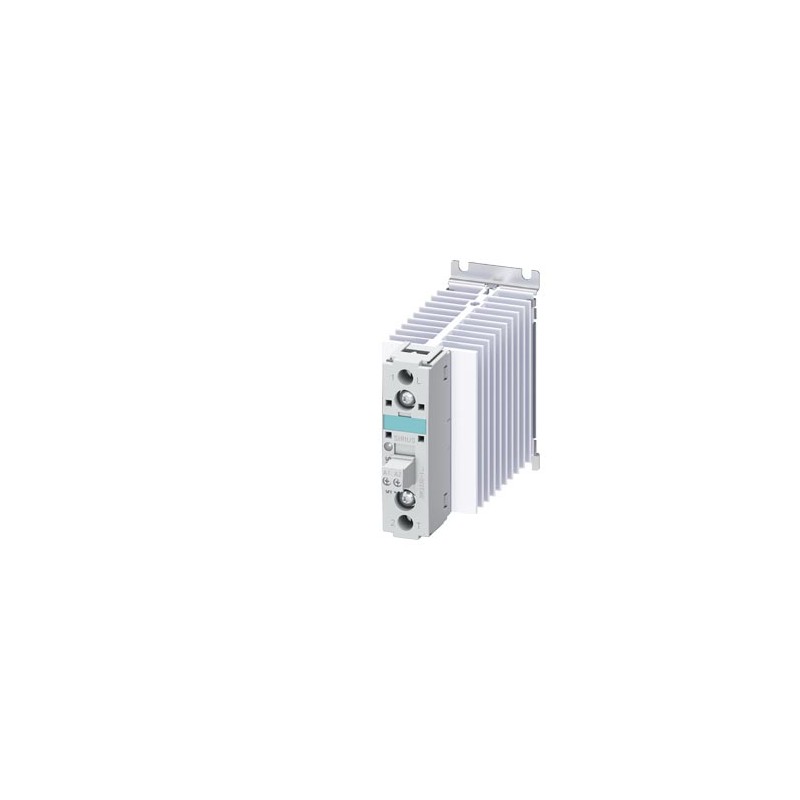

3RF2330-1CA02 SIEMENS Contactor estático monofásico 3RF2 AC 51 / 30 A / 40 °C 24-230 V / DC 24 V "bajo ruido" Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RF2330-1CA02 SIEMENS Contactor estático monofásico 3RF2 AC 51 / 30 A / 40 °C 24-230 V / DC 24 V "bajo ruido"

3RF2330-1CA02

SIEMENS

SIRIUS, Contactor estático monofásico 3RF2 AC 51 / 30 A / 40 °C 24-230 V / DC 24 V .bajo ruido.

SIRIUS Contactor monofásico de estado sólido 3RF2 AC51 30A 40 grados C AC51 30A 40 grados C 24-230V / 24V DC 24-230V / 24V DC bajo ruido bajo ruido SIRIUS Contactor monofásico de estado sólido 3RF2 AC51 30A 40 grados C 24-230V / 24V DC bajo ruido.

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

CONTROL Y CONTACTORES > Contactores de Potencia

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $137.18
Precio unitario: $137.18
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Contactor estático monofásico 3RF2 AC 51 / 30 A / 40 °C 24-230 V / DC 24 V "bajo ruido"
nombre comercial del productoSIRIUS
designación del productocontactor semiconductor
tipo de productomonofásico
denominación del tipo de producto3RF23
referencia del fabricante
● _1 de los accesorios pedibles3RF2900-3PA88
● _3 de los accesorios pedibles3RF2900-0EA18
● _4 de los accesorios pedibles3RF2950-0GA13
● _5 de los accesorios pedibles3RF2920-0FA08
designación del producto
● _1 de los accesorios pediblescubrebornes
● _3 de los accesorios pediblesconvertidor
● _4 de los accesorios pediblesvigilancia de carga
● _5 de los accesorios pediblesvigilancia de carga base
Datos técnicos generales
función del productoLow Noise
pérdidas [W] con valor asignado de la intensidad sin componente de corriente de carga típico0,4 W
tensión de aislamiento valor asignado600 V
grado de contaminación3
tipo de corriente de la tensión de alimentación de mandoDC
resistencia a tensión de choque del circuito principal valor asignado6 kV
resistencia a choques según IEC 60068-2-2715g / 11 ms
resistencia a vibraciones según IEC 60068-2-62g
designaciones de referencia según IEC 81346-2:2009Q
Circuito de corriente principal
número de polos para circuito principal1
número de contactos NA para contactos principales1
número de contactos NC para contactos principales0
tensión de empleo con AC
● con 50 Hz valor asignado24 ... 230 V
● con 60 Hz valor asignado24 ... 230 V
frecuencia de empleo valor asignado50 ... 60 Hz
zona de trabajo relacionada con la tensión de empleo con AC
● con 50 Hz20 ... 253 V
● con 60 Hz20 ... 253 V
intensidad de empleo
● con AC-1 con 400 V valor asignado30 A
● con AC-51 valor asignado30 A
● según UL 508 valor asignado27 A
intensidad de empleo mín.500 mA
pendiente de la tensión en el tiristor para contactos principales máxima admisible1 000 V/µs
tensión inversa en el tiristor para contactos principales máxima admisible800 V
corriente inversa del tiristor25 mA
temperatura de reducción de potencia (derating)40 °C
resistencia a corriente de choque valor asignado600 A
valor I2t máx.1 800 A²·s
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoDC
tensión de alimentación del circuito de mando 1
● con DC valor asignado30 V
● con DC15 ... 24 V
tensión de alimentación del circuito de mando
● con DC valor inicial para detección de señal <1>15 V
● con DC valor final para detección de señal<0>5 V
corriente de control con tensión mínima de alimentación del circuito de mando
● con DC13 mA
corriente de control con DC valor asignado15 mA
retardo a conexión1 ms; adicionalmente, una semionda como máximo
retardo a la desconexión1 ms; adicionalmente, una semionda como máximo
Circuito de corriente secundario
número de contactos NC para contactos auxiliares0
número de contactos NA para contactos auxiliares0
número de contactos conmutados para contactos auxiliares0
Instalación/ fijación/ dimensiones
tipo de fijaciónfijación por tornillos y fijación por abroche en perfil normalizado de 35 mm según IEC 60715
● montaje en serieSí
altura95 mm
anchura45 mm
profundidad135,5 mm
Conexiones/ Bornes
tipo de conexión eléctrica
● para circuito principalconexión por tornillo
● para circuito auxiliar y circuito de mandoconexión por tornillo
tipo de secciones de conductor conectables
● para contactos principales
— monofilar2x (1,5 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
— alma flexible con preparación de los extremos de cable2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
● con cables AWG para contactos principales2x (14 ... 10)
sección de conductor conectable para contactos principales
● monofilar o multifilar1,5 ... 6 mm²
● alma flexible con preparación de los extremos de cable1 ... 10 mm²
tipo de secciones de conductor conectables
● para contactos auxiliares y de control
— monofilar1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— alma flexible con preparación de los extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— alma flexible sin preparación de extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
● con cables AWG para contactos auxiliares y de control1x (AWG 20 ... 12)
calibre AWG como sección de conductor conectable codificada para contactos principales10 ... 14
par de apriete
● para contactos principales con bornes de tornillo2 ... 2,5 N·m
● para contactos auxiliares y de control con bornes de tornillo0,5 ... 0,6 N·m
par de apriete [lbf·in]
● para contactos principales con bornes de tornillo18 ... 22 lbf·in
● para contactos auxiliares y de control con bornes de tornillo4,5 ... 5,3 lbf·in
tipo de rosca del tornillo de conexión
● para contactos principalesM4
● de los contactos auxiliares y de controlM3
longitud a pelar del cable
● para contactos principales7 mm
● para contactos auxiliares y de control7 mm
Seguridad
grado de protección IP frontal según IEC 60529IP20
protección contra contactos directos frontal según IEC 60529a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.1 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-55 ... +80 °C
Compatibilidad electromagnética
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV / 5 kHz criterio de comportamiento 2
● por surge conductor-tierra según IEC 61000-4-52 kV criterio de comportamiento 2
● por surge conductor-conductor según IEC 61000-4-51 kV criterio de comportamiento 2
● por campo radiante electromagnético según IEC 61000-4-6140 dBuV en el rango de frecuencias 0,15 ... 80 MHz, criterio de comportamiento 1
acoplamiento de perturbaciones radiadas según IEC 61000-4-380 MHz ... 1 GHz 10 V/m, criterio de comportamiento 1
descarga electroestática según IEC 61000-4-24 kV descarga de contacto / 8 kV descarga de aire, criterio de comportamiento 2
perturbaciones conducidas de AF según CISPR11Clase A para entornos industriales, clase B para entornos domésticos, comerciales y empresariales hasta 16 A, AC51 Low Noise
perturbaciones radiadas de AF según CISPR11Clase A para entornos industriales, clase B para entornos domésticos, comerciales y empresariales hasta 16 A, AC51 Low Noise
Protección contra cortocircuitos, ejecución del elemento fusible
referencia del fabricante
● del fusible gS para protección de semiconductores con forma constructiva NH utilizable3NE1803-0
● del fusible gR para protección de semiconductores con forma constructiva cilíndrica utilizable5SE1335
● del fusible aR para protección de semiconductores con forma constructiva NH utilizable3NE8003-1
● del fusible aR para protección de semiconductores con forma constructiva cilíndrica 10 × 38 mm utilizable3NC1032
● del fusible aR para protección de semiconductores con forma constructiva cilíndrica 14 × 51 mm utilizable3NC1450
● del fusible aR para protección de semiconductores con forma constructiva cilíndrica 22 × 58 mm utilizable3NC2263
referencia del fabricante del fusible gG
● con forma constructiva NH utilizable3NA6810; Estos fusibles tienen una intensidad asignada menor que los relés estáticos
● con forma constructiva cilíndrica 14 × 51 mm utilizable3NW6107-1
● con forma constructiva cilíndrica 22 × 58 mm utilizable3NW6207-1
referencia del fabricante
● del fusible DIAZED utilizable5SB2711; Estos fusibles tienen una intensidad asignada menor que los relés estáticos
● del fusible NEOZED utilizable5SE2320; Estos fusibles tienen una intensidad asignada menor que los relés estáticos
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesotherRailway

Type Test Certificates/Test Report

Special Test Certificate

Confirmation

Household and similar appliances

Vibration and Shock

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:27/12/2021
Fecha
3/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RF2330-1CA02
Descripción de productoContactor estático monofásico 3RF2 AC 51 / 30 A / 40 °C 24-230 V / DC 24 V "bajo ruido"
Familia de productoRelés estáticos y contactores estáticos SIRIUS 3RF2
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local331 / 41C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega40 Día/Días
Peso neto (kg)0,305 Kg
Dimensión de empaquetado53,00 x 109,50 x 132,50
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209675292
UPCNo disponible
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3725
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 28/05/09
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Dibutylbis(pentane-2,4-dionato-O,O')tin

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-10-14
eClass7.127-37-10-14
eClass827-37-10-14
eClass927-37-10-14
eClass9.127-37-10-14
ETIM6EC002055
ETIM7EC002055
ETIM8EC002055
IDEA45365
UNSPSC1539-12-23-30

Datos ETIM

ETIM: EC000066 - Contactor de potencia para conmutar la alimentación de CA

Valor Unidad
Potencia asignada de empleo NEMA (EF011960) -kW
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) ['-', '-']V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) ['-', '-']V
Tensión de alimentación de control nominal Us en CC (EF003980) ['15', '24']V
Tipo de tensión de accionamiento (EF008242) CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 30A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) -A
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) -A
Adecuado para instalación en serie (EF001126) true
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 1
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) -kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) -kW



Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RF2330-1CA02 3RF2330-1CA02 ES_3RF2330-1CA02.pdf 405 Kbytes 3RF2330-1CA02 3RF2330-1CA02 ES_3RF2330-1CA02.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
