3KC8342-0DA22-0GA3 SIEMENS SENTRON. Conmutador transf. automatico atse. 400A. 3 polos accionamiento frontal .. Ver más grande

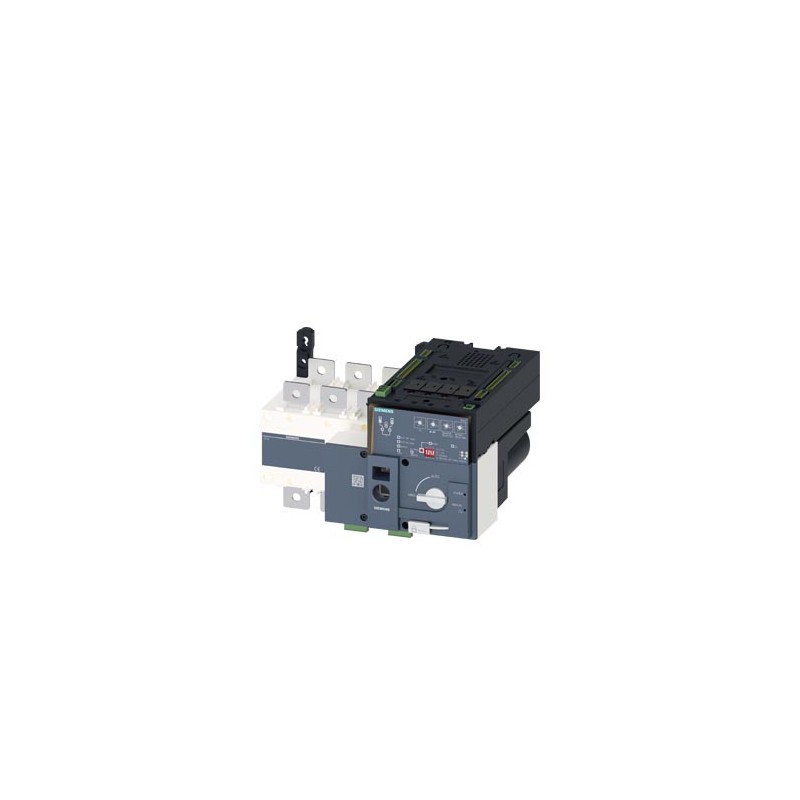

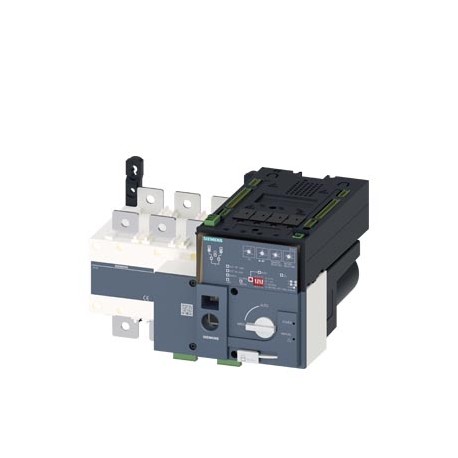

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3KC8342-0DA22-0GA3 SIEMENS SENTRON. Conmutador transf. automatico atse. 400A. 3 polos accionamiento frontal ..

3KC8342-0DA22-0GA3

SIEMENS

SENTRON, Conmutador transf. automatico atse, 400A, 3 polos accionamiento frontal unidad base con maneta 2x alimentacion 230Vac conexiones planas Devolución y cancelación limitadas. Consultar condiciones.

CONMUTADOR TRANSF. AUTOMATICO ATSE, 400A, 3 POLOS ACCIONAMIENTO FRONTAL UNIDAD BASE CON MANETA 2X ALIMENTACION 230VAC CONEXIONES PLANAS. Devolución y cancelación limitadas. Consultar condiciones.

Más detalles


DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Desconectadores y Seccionadores 3KD, Conmutadores Motorizados 3KC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $8,274.33
Precio unitario: $8,274.33
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC000216 - Seccionador

Valor Unidad
Corriente permanente asignada a AC-23, 400 V (EF011777) -A
Grado de protección (NEMA) (EF011959) -
Ejecución como interruptor principal (EF006981) true
Ejecución como interruptor de mantenimiento/reparación (EF006986) true
Ejecución como interruptor de seguridad (EF006985) true
Ejecución como dispositivo de parada de emergencia (EF006959) false
Ejecución como conmutador-inversor (EF009408) -
Número de interruptores (EF005586) -
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 415V
Tensión de funcionamiento nominal (EF001435) ['166.0', '332.0']V
Intensidad nominal permanente Iu (EF001389) 400.0A
Corriente permanente asignada con AC-21, 400 V (EF009165) 400A
Número de polos (EF001391) 3
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 4
Accionamiento motorizado opcional (EF007386) false
Accionamiento motorizado integrado (EF006697) true
Liberación de tensión opcional (EF007491) false
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en suelo (EF007243) FALSE
Adecuado para montaje frontal de 4 orificios (EF007247) false
Adecuado para montaje frontal central (EF007248) false
Adecuado para la instalación del distribuidor (EF007262) false
Adecuado para montaje intermedio (EF007264) false
Color del elemento de accionamiento (EF007167) Negro
Ejecución del elemento accionador (EF006976) Control de giro largo
Bloqueable (EF006281) true
Tipo de conexión del circuito de corriente principal (EF006819) Conexión por carriles
Grado de protección (IP), frontal (EF003118) IP00
Poder de corte a 400 V (EF009166) -kW
Corriente nominal de cortocircuito condicional Iq (EF001444) -kA
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) -kW
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) -kW
Resistencia de corriente nominal de corta duración Icw (EF007050) -kA


Conmutador automático ATSE,
La versión
nombre comercial del productoSENTRON
designación del productoConmutador de fuente 3KC
tipo de productoautomático
Tipo de display / para indicador de posición modo manualI - O - II
Tipo de elemento de accionamientomaneta giratoria larga
Tipo de mangoManeta
Tipo de accionamiento de conmutaciónaccionamiento motorizado
Tipo de accionamiento de conmutación / accionamiento del motorSí
Datos técnicos generales
Número de polos3
Diseño del equipomontaje fijo
Valor I2t
● con interruptor cerrado / con 690 V / en combinación interruptor + fusible gG / máx.1 884 000 A²·s
● del fusible / con 415 V / máxima admisible600 000 A²·s
● del fusible gG / con 690 V / máxima admisible2 100 000 A²·s
Duración del impulso / mín.0,06 s
Vida útil mecánica (ciclos de maniobra) / con secuencia de funciones O-I-O / típico4 000
Posición / del accionamiento de maniobraen el extremo derecho
Categoría de sobretensiónIII
Grado de contaminación3
Tensión de aislamiento
● valor asignado1 000 V
● con grado de contaminación 3 / con DC / valor asignado1 000 V
La tensión de alimentación
Intensidad de empleo / con AC / valor asignado400 A
Tensión de alimentación / con AC
● mín.166 V
● máx.332 V
Tensión de empleo
● con AC / con 50/60 Hz / valor asignado415 V
Clase de protección
grado de protección IPIP00
Grado de protección IP
● con interruptor cerrado / con tapa o cubierta de terminal de cableIP20
● frontalIP00
Disipación
Pérdidas [W]
● con intensidad térmica asignada convencional / por polo15,1 W
● con intensidad térmica asignada convencional / por equipo45,3 W
● con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo15,1 W
Intensidad de empleo
● con AC-23 B / con 690 V / valor asignado125 A
● con AC-22 B / con 690 V / valor asignado160 A
● con AC-22 B / con 500 V / valor asignado400 A
● con AC-21 B / con 690 V / valor asignado200 A
● con AC-21 B / con 500 V / valor asignado400 A
● con AC-23 A / con 690 V / valor asignado125 A
● con AC-23 A / con 500 V / valor asignado200 A
● con AC-22 A / con 690 V / valor asignado160 A
● con AC-22 A / con 500 V / valor asignado200 A
● con AC-21 / con 690 V / valor asignado200 A
● con AC-21 / con 500 V / valor asignado400 A
● con AC-21 A / con 415 V / valor asignado400 A
● con AC-21 B / con 415 V / valor asignado400 A
● con AC-22 A / con 415 V / valor asignado400 A
● con AC-22 B / con 415 V / valor asignado400 A
● con AC-23 A / con 415 V / valor asignado400 A
● con AC-23 B / con 415 V / valor asignado400 A
● con AC-31 B / con 415 V / valor asignado400 A
● con AC-32 B / con 415 V / valor asignado400 A
● con AC-33 B / con 415 V / valor asignado200 A
● con AC-33 iB / con 415 V / valor asignado400 A
● con AC / con 230 V / valor nominal0,6 A
● con DC-23 A / con 440 V / valor asignado200 A
● con DC-21 A / con 440 V / valor asignado200 A
● con DC-21 A / con 220 V / valor asignado250 A
● con DC-22 A / con 220 V / valor asignado250 A
● con DC-22 A / con 440 V / valor asignado200 A
● con DC-23 A / con 220 V / valor asignado200 A
Corriente permanente
● valor asignado400 A
● con 40 °C / valor asignado400 A
● con 50 °C / valor asignado360 A
● con 60 °C / valor asignado320 A
● con 70 °C / valor asignado280 A
Intensidad de empleo / del fusible conectado aguas arriba / valor asignado400 A
Intensidad de empleo / con DC / valor asignado400 A
Intensidad de paso / del fusible gG / con 690 V / máxima admisible30 000 A
Intensidad de paso / con interruptor cerrado
● con 690 V / en combinación interruptor + fusible gG / máxima admisible36 000 A
Circuito principal
Frecuencia de empleo / valor asignado
● mín.45 Hz
● máx.65 Hz
Potencia de empleo
● con AC-23 A / con 690 V / con 50/60 Hz / valor asignado110 kW
Intensidad de empleo / valor asignado400 A
Circuito auxiliar
Número de contactos NC conectados / para contactos auxiliares0
Número de contactos NA conectados / para contactos auxiliares3
Número de contactos conmutados conectados / para contactos auxiliares0
Número de contactos conmutados / para contactos auxiliares4
Número de contactos NC / para contactos auxiliares0
Número de contactos NA / para contactos auxiliares0
Aptitud para uso
● interruptor principalSí
● interruptor seccionadorSí
● Pulsador de paro de emergenciaNo
● Interruptor de seguridadSí
● Interruptor para mantenimiento/reparaciónSí
Equipamiento del producto / enclavamientoSí
Ampliación del producto / interruptor auxiliarSí
Ampliación del producto / opcional
● accionamiento del motorNo
● disparador de tensiónNo
Cortocircuito
Poder de cierre corriente de cortocircuito (Icm) / para interruptor-seccionador
● con 415 V AC / sin cartucho fusible / según IEC 60947-6-1 / valor asignado / mín.17 kA
● con 690 V AC / sin cartucho fusible / según IEC 60947-3 / valor asignado / mín.22 kA
corriente de cortocircuito condicional / con protección de red
● con 415 V / mediante fusible gG / según IEC 60947-6-1 / valor asignado50 kA
● con 415 V / mediante fusible gG / valor asignado50 kA
● con 690 V / mediante fusible gG / según IEC 60947-3 / valor asignado50 kA
número de entradas digitales11
Tipo de relé2 relés: 2NA, 2A 250 VAC o 2A 24 VDC; 1 relé: 1CO, 2A 250 VAC o 2A 24 VDC
Tipo de entrada lógicaConectado con borne de control
Corriente de entrada / en entrada digital / con señal <0> / máx.2,1 mA
Retardo de entrada0,046 s
Método de medidaTrue RMS
Impedancia de entrada / entre L y L12 MΩ
Rango de medida de tensión / en entradas de medición
● entre L y L / mín.30 V
● entre L y L / máx.600 V
● entre L y N / mín.30 V
● entre L y N / máx.332 V
desviación relativa de medida1 %
Número de fases vigiladas3
Conexiones
Tipo de secciones de conductor conectables
● para barra colectora de Cu1x32x8
Tipo de secciones de conductor conectables / para conductores de Cu
● multifilar / con terminal de cable / según DIN 462341x (185240 mm²)
Tipo de conexión eléctrica
● de las entradas y salidasdesmontable/enchufable
● para circuito principalbornes para barra
Diseño Mecánico
altura170 mm
anchura328 mm
profundidad292 mm
Tipo de fijaciónfijación por tornillo
● Tipo de fijación / montaje frontal con fijación de 4 orificiosNo
● Tipo de fijación / montaje frontal con fijación centralNo
● tipo de fijación / montaje sobre perfilNo
peso neto7 800 g
Condiciones ambientales
temperatura ambiente / durante el funcionamiento
● mín.-20 °C
● máx.70 °C
Temperatura ambiente / durante el almacenamiento
● mín.-40 °C
● máx.70 °C
Certificados
designaciones de referencia
● según EN 61346-2Q
● según IEC 81346-2:2009Q
General Product ApprovalDeclaration of Conformity

CCC

Miscellaneous

EC/EU-Declaration of Conformity

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications


Producto
Número de artículo (número de mercado)3KC8342-0DA22-0GA3
Descripción de productoConmutador automático ATSE,
Familia de productoUnidades básicas
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33P / 1CL
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega5 Día/Días
Peso neto (kg)10,090 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado360,00 x 470,00 x 360,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4001869532837
UPCNo disponible
Commodity code85365080
LKZ_FDB/ CatalogIDLV10
Grupo de productos5380
Group CodeP360
País de origenFrancia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 30/04/16
Clase de productoB: retorno restringido, póngase en contacto con su contacto partner de Siemens
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KC8342-0DA22-0GA3 3KC8342-0DA22-0GA3 ES_3KC8342-0DA22-0GA3.pdf 1 Mbytes 3KC8342-0DA22-0GA3 3KC8342-0DA22-0GA3 ES_3KC8342-0DA22-0GA3.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
