> SCAME>205.B33-UU SCAME COLUMNA BE-B 2 CONECTORES T2 22kW LCD
Anterior producto Siguiente producto

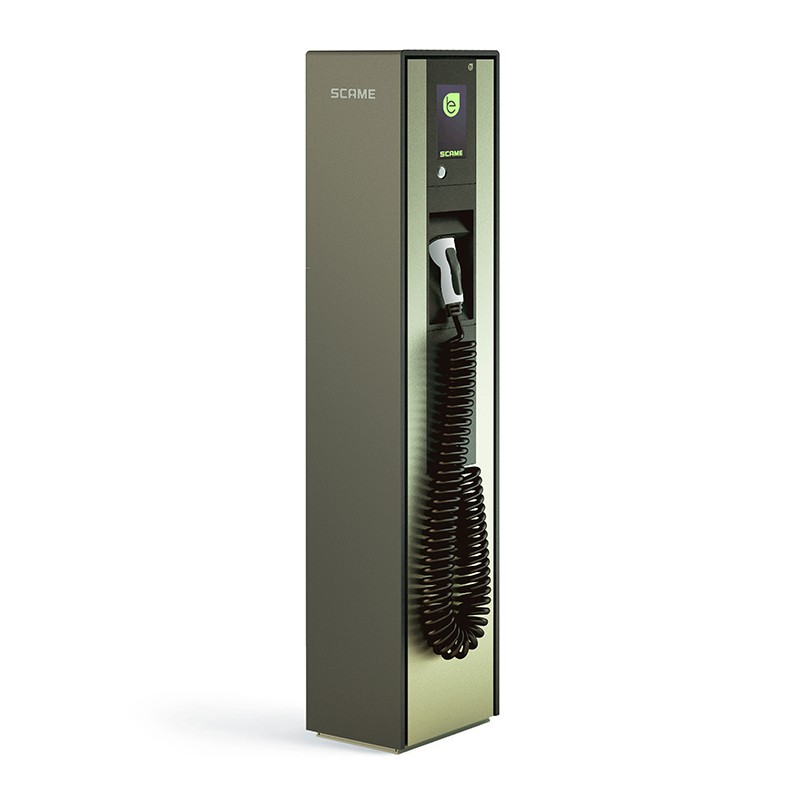

205.B33-UU SCAME COLUMNA BE-B 2 CONECTORES T2 22kW LCD Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

205.B33-UU SCAME COLUMNA BE-B 2 CONECTORES T2 22kW LCD

205.B33-UU

SCAME

COLUMNA BE-B 2 CONECTORES T2 22kW LCD Type 2 3P+N+T 32A 400V~ 22kW 63A 400V 3P+N+T IP54 IK10 Tipo 2 4m EN ESPIRAL 2x22kW (32A)

COLUMNA BE-B 2 CONECTORES T2 22kW LCD

Type 2 3P+N+E 32A 400V~ 22kW 63A 400V 3P+N+E IP54 IK10 Type 2 4m SPIRAL 2x22kW (32A)

Más detalles


Inicio > SCAME

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SCAME

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Serie comercial
Serie BE-B
Descripción
COLUMNA BE-B
Material
METAL BARNIZADO
Output
2x22kW (32A)
Longitud cable
4m
Sección del cable
5G6+1x0,5mm²
Tipo de cable
EN ESPIRAL
Intensidad nominal
63A
Tensión nominal
400V
Frecuencia nominal
50/60Hz
Polos
3P+N+T
Grado de protección IP
IP54
Temperatura de ejercicio
-30/+50°C with derating 24A
Grado de protección IK
IK10
Color
BRONCE
Solución salina
Resistente
UV protection
UV resistant
Tipo de instalación
TORRETA
Dimensiones
300x1466x300mm

Versión
BUSINESS
EV standard
Type 2 3P+N+T 32A 400V~ 22kW
Con cable integrado
Tipo 2
IHM (Interface Hombre-Máquina)
LCD 2x20 char
Autenticacion de usuario
Autenticación RFID
Connectivity
Ninguno
EV funciones
charge in mode 3 with pwm circuit pilot
predisposition for serial communication
energy metering and current consumption
identification of authorized user
working in mode stand-alone free or personal
charge managing in case of power outage
protection against overcurrents and electric shock
power contactor aperture monitoring
managing of connector locking in inlet dummy
EV equipo
1 base with separation chamber
1 power supply 24Vdc 36W
1 fuse holder 1P+N gG 4A
1 backup battery
2 DC Leakage detectors
2 control cards
2 lcd display 2x20 rows backlight
2 readers RFID 13,56MHz
2 stop charge push-buttons (mode free)
1 terminal strip 5x35mm²
2 modular contactors 4P 40A 24Vdc
2 circuit breakers 3P+N C40 30mA ist. A
2 shunt trip releases 24Vdc
2 digital energy meters MID 3P+N 80A
2 inlets dummy with RGB led
2 cables 5G6+1x0,5mm² (max extension 4m)
2 inlets dummy with RGB led
1 main switch 4P 100A
EV capitolato
Pillar in powder paint galvanized steel with sockets located on the side and illuminated with LED frame for signaling status.<br> Prepared for floor installation with basement with function of anti-condensation separation room.<br> Equipped with:<br> 2 connectors Type 2 in compliance with IEC/EN 62196-2 for mode 3 charging and case C (mobile connector with cable) in compliance with IEC/EN 61851-1, maximum supply current 32A three-phase 400Vac (22kW).<br> Complete with:<br> Automatic and residual current device for protection against over currents and indirect contact.<br> Digital meter for the measurement of the energy delivered and the control of current cosumption, MID certifided<br> «DC Leakage» devices for detection of contiunuos earth leakage current (>=6 mA).<br> Backup batteries to ensure continuity of service in the case of power outage.<br> «Save Unlock» system to ensure the possibility of extracting the connector in the event of a blackout.<br> RFID reader for user identification and management of the charge, working in FREE or PERSONAL stand-alone mode.<br> LCD backlit display 2x20 character, for messages and diagnostic management with the possibility to change the language through the button.<br> Push button for display language changing and STOP to end the charge and allow plug extraction in FREE mode.<br> Set up for communication over RS485 serial line (NET mode with management via server).<br> Operating temperature -30°C to +50°C.<br> Impact resistance IK10.<br> Enclosure with IP54 degree of protection.<br> Compliant with CEI EN 61851-1, CEI EN 62196-2, CEI EN 61439-1, CEI EN 60304-7-722 standards and complete with CE marking.<br> Lower part of the socket side customizable<br> Color BE-BRONZE<br>

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO SCAME ES.pdf 44 Mbytes
205.B33-UU 205.B33-UU ES_205.B33-UU.pdf 61 Kbytes 205.B33-UU 205.B33-UU ES_205.B33-UU.pdf
Descargar catálogo general Descargar catálogo general
