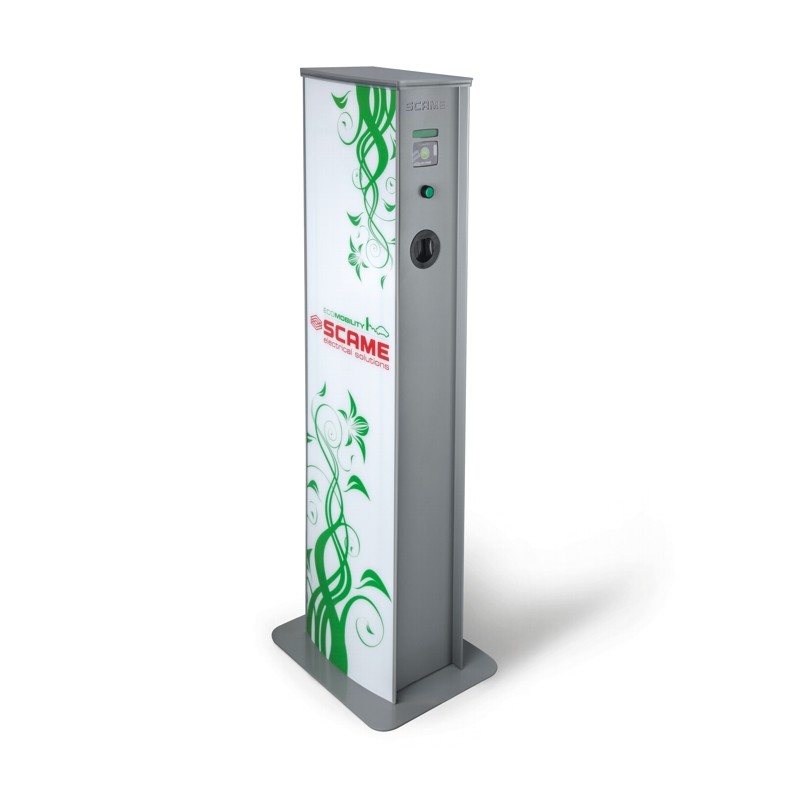

204.CA22B-T23A SCAME COLUMNA CA 2 TOMAS CON BLOQUEO Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

204.CA22B-T23A SCAME COLUMNA CA 2 TOMAS CON BLOQUEO

204.CA22B-T23A

SCAME

COLUMNA CA 2 TOMAS CON BLOQUEO

Type 2 3P+N+E 32A 400V~ 22kW Type 3A 1P+N+E 16A 230V~ 3,7kW 50A 400V 3P+N+E IP54 IK10

Más detalles


Dispositivos enchufables industriales y especiales > Estación de carga E-Mobility

Conectores para vehículos eléctricos - SCAME > Serie LIBERA - SCAME

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SCAME

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Serie comercial
Serie CA
Descripción
COLUMNA CA 2 BASES CON BLOQUEO
Material
METAL BARNIZADO
Intensidad nominal
50A
Tensión nominal
400V
Frecuencia nominal
50/60Hz
Polos
3P+N+T
Grado de protección IP
IP54
Temperatura de ejercicio
-30°C/+50°C
Grado de protección IK
IK10
Color
GRIS
Solución salina
Resistente
UV protection
UV resistant
Tipo de instalación
TORRETA
Dimensiones
385x1510x263mm

Versión
PRO
EV standard
Type 2 3P+N+T 32A 400V~ 22kW
Type 3A 1P+N+T 16A 230V~ 3,7kW
IHM (Interface Hombre-Máquina)
LCD 2x20 char
Autenticacion de usuario
Autenticación RFID
Connectivity
Ninguno
EV funciones
charge in mode 3 with pwm circuit pilot
predisposition for serial communication
energy metering and current consumption
identification of authorized user
working in mode stand-alone free or personal
protection against direct contact Safety Child Shutters
identification of connected cord-set size
charge managing in case of power outage
protection against overcurrents and electric shock
managing of lid locking and latching system
EV equipo
1 base with separation chamber
1 power supply 24Vdc 36W
1 fuse holder 1P+N gG 4A
1 backup battery
1 modular contactor 4P 40A 24Vdc
2 DC Leakage detectors
2 control cards
2 stop charge push-buttons (mode free)
1 digital energy meter 1P+N 40A
2 lcd display 2x20 rows backlight
2 readers RFID 13,56MHz
1 lighting head in translucent and RGB led
1 terminal strip 5x35mm²
1 couple of front panels in polycarbonate
1 digital energy meter 3P+N 80A
1 main switch 4P 80A
1 circuit breaker 1P+N D20 30mA ist. A
1 modular contactor 2P 25A 24Vdc
1 circuit breaker 3P+N C40 30mA ist. A
EV capitolato
Charging station for electric vehicles with floor installation via galvanised steel base (500 X 410 mm) acting as a condensation separation chamber, equipped with studs on which to fix the column using M8 nuts (centre distance 250 X 170 mm).<br>Structure in galvanised and painted sheet steel equipped with front panels in plexiglass with the possibility of customisation with the customer's logo or brand.<br>RGB LED light head with three colours indicating the station's operating status.<br>Column equipped with a type 2 anti-vandal socket and a type 3A socket with protective shutters compliant with the CEI EN 62196-2 standard and suitable for charging in mode 3 in compliance with the CEI EN 61851-1 standard (IPXXD degree of protection is guaranteed without further disconnecting devices).<br>Sockets equipped with plug locking system and interlocking of the cover to prevent tampering and unauthorised access.<br>Maximum deliverable current 32 A three-phase (22 kW) with identification of the connected cable size for the type 2 socket and 16 A single-phase (3.5 kW) for the type 3A socket.<br>Column complete with automatic and differential protection devices (type B for three-phase socket) and digital meter for the measurement of the energy delivered and the control of the absorbed current.<br>LCD display for messages and diagnostic management with the possibility of changing the language through a simple button, backup batteries to ensure continuity of service in the event of power loss.<br>RFID reader for user recognition and management of the charge. Operation in FREE or PERSONAL stand-alone mode.<br>STOP button to end the charge and allow plug extraction (FREE mode).<br>Set up for communication over RS485 serial line (NET mode with management via server).<br>Operating temperature -25°C to +40°C, IK10 impact resistance, casing with IP54 degree of protection.<br>Compliant with CEI EN 61851-1, CEI EN 62196-2, CEI EN 61439-7, CEI EN 60304-7-722 standards and complete with CE marking.<br>

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO SCAME ES.pdf 44 Mbytes
204.CA22B-T23A 204.CA22B-T23A SCAME_1903570ES.PDF 422 Kbytes 204.CA22B-T23A 204.CA22B-T23A SCAME_1903570ES.PDF
