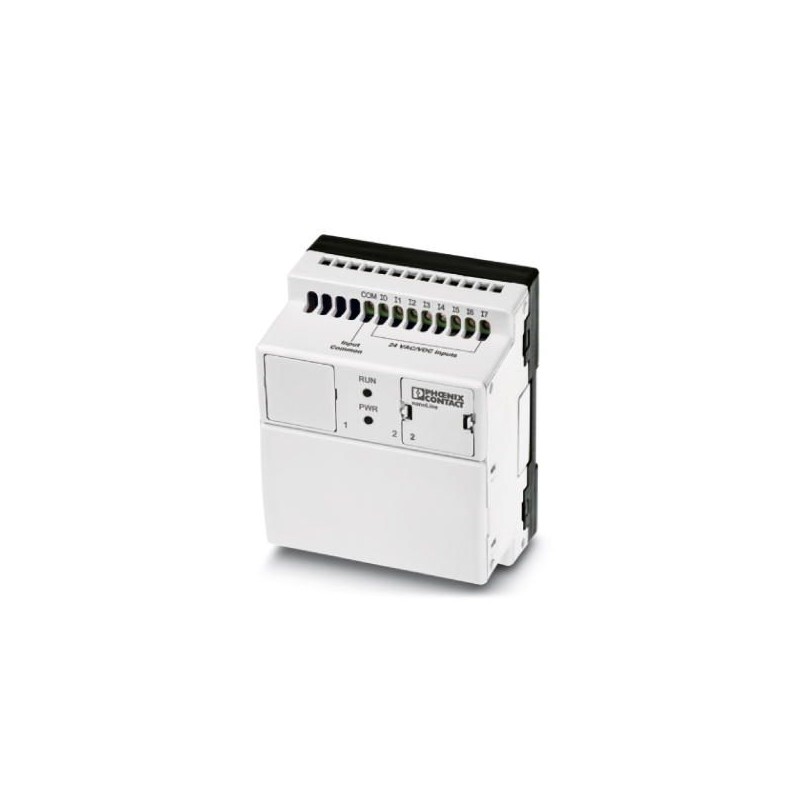

PHOENIX_CONTACT NLC-055-024D-08I-04QTP-00A 2700453 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

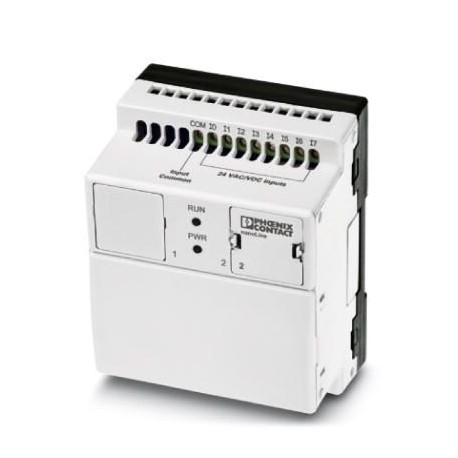

NLC-055-024D-08I-04QTP-00A 2700453 PHOENIX CONTACT Unidad base Nanoline de 24 V CC. Equipado con 8 entradas ..

Referencia: NLC-055-024D-08I-04QTP-00A

Código: 2700453

Fabricante: PHOENIX_CONTACT

Descripción:

Unidad base Nanoline de 24 V CC. Equipado con 8 entradas digitales, 2 entradas analógicas (0-10V) y 4 canales digitales de salida PNP. Pueden añadirse canales E/S y colocarse hasta 3 módulos de ampliación E/S. Los módulos de comunicación opcional permiten una conexión de red o una conexión en serie. Un aparato de mando opcional pone a disposición una interfaz de usuario. La programación se consigue a través de un nanoNavigator.

Categorías:

  • PHOENIX_CONTACT > Sistemas de control

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2700453
Unidad de embalaje1 pcs
Clave de ventaDRACAA -
Página del catálogoPágina 461 (C_8_2015)
EAN4046356646536
Peso por unidad (sin incluir el embalaje)321,500 g
Número de tarifa arancelaria85371098
País de origenIN (India)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura80,5 mm
Altura103,5 mm
Profundidad60 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 85 °C
Humedad de aire admisible (servicio)90 %

Alimentación

Conexión alimentaciónConexión por tornillo
Tensión de alimentación24 V DC (Alimentación de energía a los módulos de E/S y a los módulos de comunicación)
19,2 V DC ... 30 V DC
Absorción de corriente máxima250 mA
Absorción de corriente típica100 mA

Interfaces de software

Herramienta para programaciónnanoNavigator 3 o superior

Entradas digitales

Denominación EntradaEntradas digitales
Descripción de la entradaEN 61131-2 tipo 1 NPN/PNP
Tipo de conexiónConexión por tornillo
Número de entradas8
Tiempo de reacción típico60 µs (encendido)
70 µs (APAG.)
Margen de tensión de entrada Señal "0"0 V DC ... 5 V DC
Margen de tensión de entrada Señal "1"15 V DC ... 30 V DC
Corriente nominal de entrada a UIN5 mA DC (on)

Salidas digitales

Denominación SalidaSalidas digitales
Descripción de la salidaSalidas PNP
Tipo de conexiónConexión por tornillo
Número de salidas4
Denominación de la protecciónProtección contra cortocircuito, protección contra sobrecarga
Tensión nominal de salida24 V DC
Corriente de salida máxima por canal500 mA
Corriente de salida máxima por módulo / borne2 A
Carga nominal inductiva12 VA
Carga nominal de lámparas12 W
Carga nominal resistiva12 W

Generalidades

Tipo de montajeMontaje sobre carril

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2700453 Controladores lógicos programables PLC (EC001417)

CaracterísticaNúmero de entradas analógicas (EF001994)
Valor0
CaracterísticaNúmero de salidas analógicas (EF001995)
Valor0
CaracterísticaNúmero de entradas digitales (EF001992)
Valor0
CaracterísticaNúmero de salidas digitales (EF001993)
Valor4
CaracterísticaCon salida de relé (EF003198)
ValorNo
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaRedundancia (EF003156)
ValorNo
CaracterísticaUnidad básica (EF007279)
ValorSí
CaracterísticaAmpliable (EF000119)
ValorNo
CaracterísticaUnidad de expansión (EF007163)
ValorNo
CaracterísticaCon temporizador (EF000256)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor80.5 mm
CaracterísticaAltura (EF000040)
Valor103.5 mm
CaracterísticaProfundidad (EF000049)
Valor60 mm
