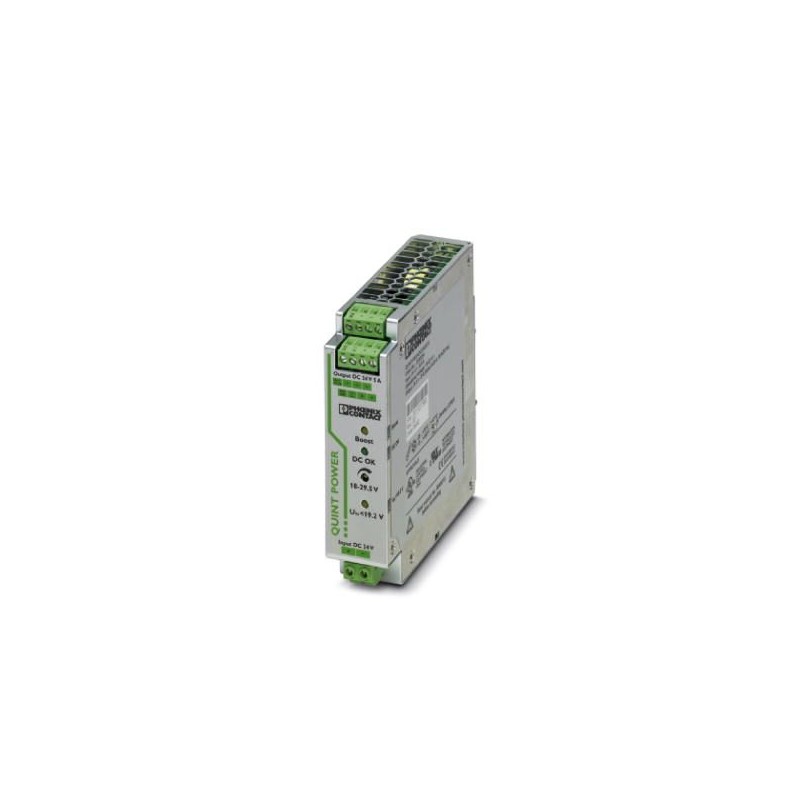

PHOENIX_CONTACT QUINT-PS/24DC/24DC/ 5 2320034 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

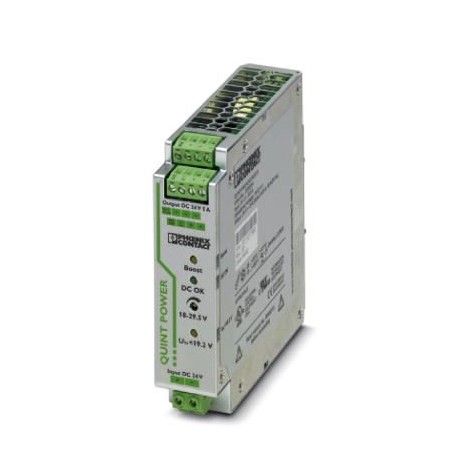

QUINT-PS/24DC/24DC/ 5 2320034 PHOENIX CONTACT Convertidor DC/DC QUINT conmutado en primario para montaje sob..

Referencia: QUINT-PS/24DC/24DC/ 5

Código: 2320034

Fabricante: PHOENIX_CONTACT

Descripción:

Convertidor DC/DC QUINT conmutado en primario para montaje sobre carril DIN, con tecnología SFB (Selective Fuse Breaking), entrada: 24 V DC, salida: 24 V DC/5 A
Transformador QUINT DC/DC conmutado en primario para montaje sobre carril con tecnología SFB (Selective Fuse Breaking), entrada: 24 V DC, salida: 24 V DC/5 A

Categorías:

  • Componentes industriales de baja tensión > Fuente de alimentación CC
  • PHOENIX_CONTACT > Fuentes alimentación

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 337,86 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2320034
Unidad de embalaje1 pcs
Clave de ventaCMDQ43 -
Página del catálogoPágina 248 (C_4_2017)
EAN4046356482035
Peso por unidad (sin incluir el embalaje)700,000 g
Número de tarifa arancelaria85044030
País de origenCN (China)

Medidas

Anchura32 mm
Altura130 mm
Profundidad125 mm
Anchura en montaje alternativo122 mm
Altura en montaje alternativo130 mm
Profundidad en montaje alternativo35 mm

Condiciones ambientales

Índice de protecciónIP20
Temperatura ambiente (servicio)-25 °C ... 70 °C (> 60 °C derating, 2,5 %/K, ensayo de tipo: arranque a -40 °C)
Temperatura ambiente (modelo testado Start-Up)-40 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Humedad del aire máx. admisible (servicio)≤ 95 % (a 25 °C, sin condensación)
Clase de clima3K3 (según EN 60721)
Grado de polución2

Datos de entrada

Margen de tensión nominal de entrada24 V DC
Rango de tensión de entrada18 V DC ... 32 V DC
Absorción de corriente7 A (24 V, IBOOST)
Extracorriente de cierre< 15 A (típico)
Puenteo en fallo de red> 10 ms (24 V DC)
Fusible de entrada15 A (interno (protección de aparato))
Selección de fusibles apropiados10 A ... 16 A (Característica B, C, D, K)
Denominación de la protecciónProtección contra sobretensiones transitorias
Circuito de protección/componente de protecciónVaristor

Datos de salida

Tensión nominal de salida24 V DC ±1 %
Rango de ajuste de la tensión de salida (Uset)18 V DC ... 29,5 V DC (> 24 V DC, limitado por constante de potencia)
Corriente nominal de salida (IN)5 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)6,25 A (-25 °C ... 40 °C permanentemente, UOUT= 24 V DC)
Selective Fuse Breaking (ISFB)30 A (12 ms)
Derating60 °C ... 70 °C (2,5 % / K)
Posibilidad de conexión en paraleloSí, para redundancia y aumento de potencia
Posibilidad de conexión en serieSí
Resistencia de recirculación35 V DC
Protección contra sobretensión a la salida< 35 V DC
Carga capacitiva máximaIlimitado
Limitación de corriente activaaprox. 7,2 A
Desviación de regulación< 1 % (cambio de carga estático 10 % ... 90 %)
< 2 % (cambio de carga dinámico 10 % ... 90 %)
< 0,1 % (cambio de tensión de entrada ±10 %)
Ondulación residual< 20 mVPP
Puntas de conexión Carga nominal< 10 mVPP(20 MHz)
Disipación máxima de circuito abierto2,4 W
Disipación de carga nominal máxima11,4 W

Generalidades

Peso neto0,7 kg
Rendimiento> 92 %
Tensión de aislamiento entrada/salida1,5 kV (ensayo de tipo)
1 kV (Ensayo individual)
Clase de protecciónIII
Índice de protecciónIP20
MTBF (IEC 61709, SN 29500)
> 890000 h (40 °C)
Posición para el montajeCarril horizontal NS 35, EN 60715
Indicaciones de montajealineable: PN≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm
alineable: PN≥50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm

Datos de conexión Entrada

Tipo de conexiónConexión por tornillo enchufable
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de cable AWG mín.24
Sección de cable AWG máx.12
Longitud a desaislar8 mm
Rosca de tornilloM3

Datos de conexión Salida

Tipo de conexiónConexión por tornillo enchufable
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de cable AWG mín.24
Sección de cable AWG máx.12
Longitud a desaislar7 mm
Rosca de tornilloM3

Datos de conexión para señalización

Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de cable AWG mín.24
Sección de cable AWG máx.12
Rosca de tornilloM3

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Resistencia a interferenciasEN 61000-6-2:2005
Conexión según normaCUL
Normas/especificacionesEN 61000-4-2
Descarga en contacto4 kV (Severidad del ensayo 2)
Normas/especificacionesEN 61000-4-3
Gama de frecuencias80 MHz ... 1 GHz
Intensidad del campo de prueba10 V/m
Gama de frecuencias1,4 GHz ... 2 GHz
Intensidad del campo de prueba3 V/m
Normas/especificacionesEN 61000-4-4
ObservaciónCriterio B
Normas/especificacionesEN 61000-6-3
EN 61000-4-6
Gama de frecuencias0,15 MHz ... 80 MHz
Tensión10 V (Severidad del ensayo 3)
Norma - Seguridad eléctricaEN 60950-1/VDE 0805 (SELV)
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricosEN 50178/VDE 0160 (PELV)
Norma - Tensión baja de protecciónEN 60950-1 (SELV)
EN 60204-1 (PELV)
Norma - Separación seguraDIN VDE 0100-410
Homologación para la construcción navalDNV GL (EMC B)
Homologaciones ULUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Choque18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio)< 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 mín.
Aplicaciones para trenesEN 50121-4

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 25 años;
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2320034 Interruptores de baja tensión (EC002540)

CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
Característica1ª tensión de salida (EF006792)
Valor18 V
CaracterísticaCorriente máxima de salida 1 (EF008284)
Valor6.25 A
CaracterísticaTensión de salida ajustable (EF007002)
ValorSí
CaracterísticaValor nominal tensión de salida 1 (EF009393)
Valor24 V
CaracterísticaValor nominal corriente de salida 1 (EF009396)
Valor5 A
CaracterísticaProtección contra cortocircuitos (EF007332)
ValorSí
CaracterísticaVoltaje de suministro de CC nominal (EF007078)
Valor18 V
CaracterísticaTensión de salida regulada (EF003092)
ValorSí
CaracterísticaPotencia suministrada (EF003034)
Valor120 W
CaracterísticaEstabilizado (EF005302)
ValorSí
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared posible (EF003973)
ValorNo
CaracterísticaApto para instalación en serie (EF001126)
ValorNo
CaracterísticaAltura de la instalación (EF000332)
Valor130 mm
CaracterísticaMontaje directo posible (EF005689)
ValorNo
CaracterísticaAnchura (EF000008)
Valor32 mm
CaracterísticaAltura (EF000040)
Valor130 mm
CaracterísticaProfundidad (EF000049)
Valor125 mm
CaracterísticaApto para funciones de seguridad (EF001597)
ValorSí
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
