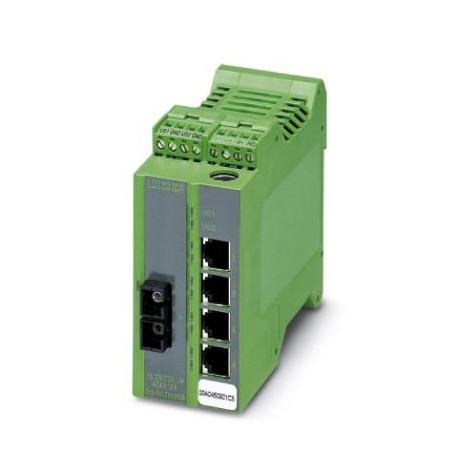

PHOENIX_CONTACTI/OFL SWITCH LM 4TX/1FX-E 2989433 PHOENIX CONTACT Industrial Ethernet Switch

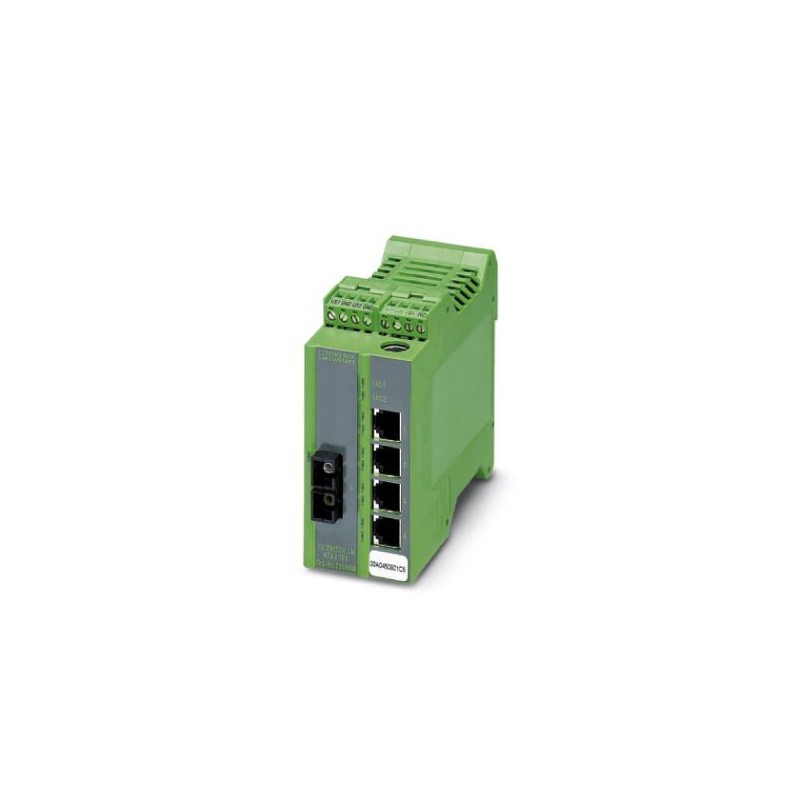

PHOENIX_CONTACT FL SWITCH LM 4TX/1FX-E 2989433 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FL SWITCH LM 4TX/1FX-E 2989433 PHOENIX CONTACT Industrial Ethernet Switch

Referencia: FL SWITCH LM 4TX/1FX-E

Código: 2989433

Fabricante: PHOENIX_CONTACT

Descripción:

Industrial Ethernet Switch

Categorías:

  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido 2989433
Unidad de embalaje 1 pcs
Clave de ventaDNN121 -
Página del catálogoPágina 297 (C_8_2015)
EAN4046356342445
Peso por unidad (sin incluir el embalaje)230,000 g
Número de tarifa arancelaria85176200
País de origenDE (Alemania)

Dimensiones

Anchura45 mm
Altura99 mm
Profundidad112 mm

Condiciones ambientales

Índice de protecciónIP20
Temperatura ambiente (servicio)-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Humedad de aire admisible (servicio)30 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)30 % ... 95 % (sin condensación)
Presión de aire (servicio)80 kPa ... 108 kPa (2000 m sobre el nivel del mar)
Presión de aire (almacenamiento / transporte)70 kPa ... 108 kPa (3000 m sobre el nivel del mar)

Interfaces

Interfaz 1Ethernet (RJ45)
Número de puertos4 (puertos RJ45)
Nota acerca del tipo de conexiónAutonegoation y Autocrossing
Física de transmisiónCobre
Velocidad de transmisión10/100 MBit/s
Longitud de transmisión100 m (por segmento)
Interfaz 2Ethernet F.O. (fibra óptica)
Número de puertos1 (SC multimodo)
Física de transmisiónFibra de vidrio multimodo
Velocidad de transmisión100 MBit/s (dúplex)
Longitud de transmisión8000 m (fibra de vidrio con F-G 62,5/125 0,7 dB/km F1000)
6400 m (fibra de vidrio con F-G 50/125 0,7 dB/km F1200)
3000 m (fibra de vidrio con F-G 62,5/125 2,6 dB/km F600)
2800 m (fibra de vidrio con F-G 50/125 1,6 dB/km F800)
Longitud de onda1300 nm
Interfaz 5Serie (RS232)
Tipo de conexiónRS-232-C, conector hembra MINI-DIN de 6 polos (PS/2)

Función

Funcionalidad básicaSwitch Store and Forward conforme a la norma IEEE 802.3, 2 clases de prioridad según IEEE 802.1p, protocolo TCP/IP, apto para BootP, Port-Mirroring, función de servidor web integrada, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), servidor DHCP, filtro PTCP
GestiónGestión basada en web (HTTP)
SNMP v1/v2
Interfaz serie (V.24)
Funciones de diagnóstico1:1-Portmirroring
Funciones de filtroQuality of Service
VLAN (hasta 8 VLANs)
IGMP Query
Auto-Query-Port
Extended Multicast Filtering
RedundanciaSTP (Spanning Tree Protocol)
RSTP (Rapid Spanning Tree Protocol)
FRD (Fast Ring Detection)
Large Tree Support
Browser sostenidosInternet Explorer a partir de la versión 5.5
Clase de conformidad PROFINETConformance-Class A
Indicaciones de estado y diagnósticoLEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 2 LEDs por cada puerto Ethernet (Link/Activity y Speed)

Parámetros de extensión de red

Profundidad de cascadaRed, estructura en línea y estrella: discrecional
Longitud máxima de cable (par trenzado)100 m

Tensión de alimentación

Tensión de alimentación24 V DC (redundante)
Ondulación residual3,6 VSS (dentro del margen de tensión admisible)
Tensión de alimentación18,5 V DC ... 30,5 V DC
Absorción de corriente típica250 mA (con US = 24 V DC)

Generalidades

Tipo de montajeCarril
Construcción AXOrientado a bloques
Peso neto230 g

Datos de conexión

Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.12
Longitud a desaislar7 mm

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Tipo de ensayoResistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6
Resultado del ensayoFuncionamiento/almacenamiento/transporte: 5g, 150 Hz, criterio 3
Emisión de interferenciasEN 61000-6-3/-4
Resistencia a interferenciasEN 61000-6-2:2005
Vibración (almacenamiento / transporte)5g, 150 Hz, según IEC 60068-2-6
Vibración (servicio)según IEC 60068-2-6: 5g, 150 Hz

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"
