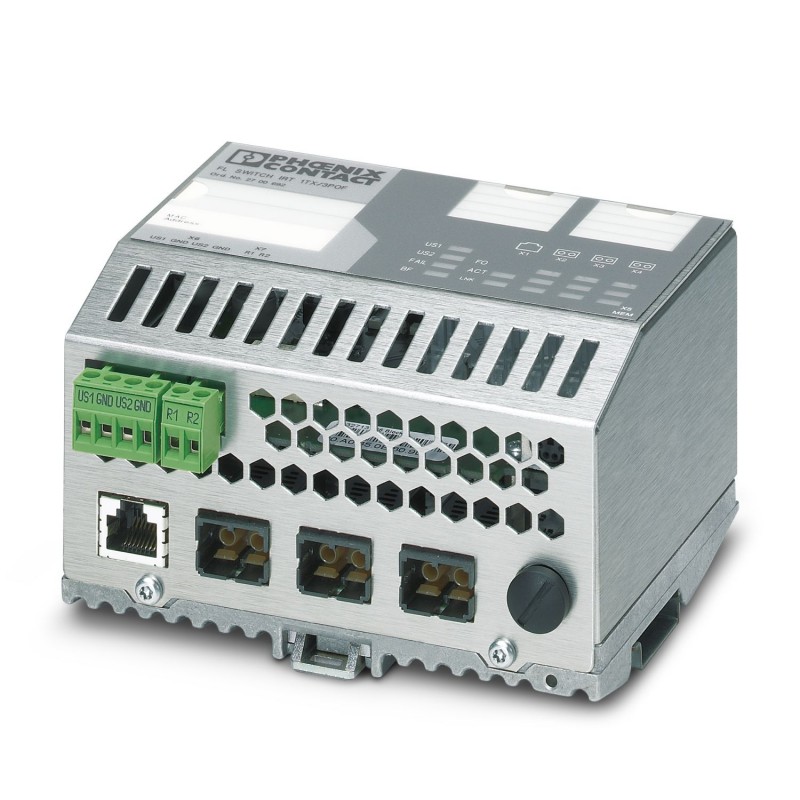

FL SWITCH IRT TX 3POF 2700692 PHOENIX CONTACT Switch Ethernet, con un puerto en formato RJ45 y tres puertos ..
FL SWITCH IRT TX 3POF
2700692
PHOENIX_CONTACT
Switch Ethernet, con un puerto en formato RJ45 y tres puertos en formato POF SC-RJ para PROFINET RT/IRT, posibilidad de montaje sobre carril
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 127 mm |
| Altura | 95 mm |
| Profundidad | 69 mm |
Datos del material
| Material placa de base | Fundición inyectada de aluminio, resistente a la corrosión |
| Material carcasa | Aluminio, incoloro anodizado |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
Interfaces
| Ethernet | |
| Tipo de conexión | RJ45 |
| Velocidad de transmisión | 10/100 MBit/s |
| Física de transmisión | Cobre |
| Longitud de transmisión | 100 m (por segmento) |
| LEDs de señales | Tensión de alimentación, transmisión de datos, error, Link, Activity |
| Número de canales | 1 (Puerto RJ45) |
| POF/PCF | |
| Tipo de conexión | POF SC-RJ |
| Velocidad de transmisión | 100 MBit/s (dúplex) |
| Física de transmisión | POF-SCRJ |
| Longitud de transmisión | hasta 100 m (En función de la fibra utilizada) |
| Longitud de onda | 650 nm |
| Número de canales | 3 (SC-RJ) |
Propiedades del artículo
| Tipo de producto | Switch |
| Familia de productos | Managed Switch IRT |
| Construcción | Stand-Alone |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Funciones de switch | |
| Funcionalidad básica | Cut-Through / Store and forward Switch, conforme a la norma IEEE 802.3, 2 clases de prioridad según IEEE 802.1 P protocolo TCP/IP, apto para DCP, función de servidor web integrada, dispositivos PROFINET. |
| Tensión de activación del contacto de alarma | 24 V (típico) |
| Corriente de activación del contacto de alarma | típico |
| Clase de conformidad PROFINET | Conformance-Class C |
| Función del módulo PROFINET | PROFINET-IO Device |
| Especificación PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Redundancia | MRP (Media Redundancy Protocol) |
| Indicaciones de estado y diagnóstico | LEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 3 LEDs por cada puerto Ethernet (Link, Activity y estado FO) y BF (Bus Fail) |
| Browser sostenidos | Internet Explorer a partir de la versión 5.5 |
| Funciones de seguridad | |
| Funcionalidad básica | Cut-Through / Store and forward Switch, conforme a la norma IEEE 802.3, 2 clases de prioridad según IEEE 802.1 P protocolo TCP/IP, apto para DCP, función de servidor web integrada, dispositivos PROFINET. |
Propiedades eléctricas
| Absorción de corriente | 270 mA (con 24 V DC) |
| Diagnóstico local | US1/2 Tensión de alimentación US1, US2 LED verde |
| FAIL Div. LED rojo | |
| LINK Estado Link LED verde | |
| ACT Recepción/emisión de telegramas LED verde | |
| BF Error de bus LED rojo | |
| FO LED naranja | |
| Potencia disipada máxima con condición nominal | 6,48 W |
| Trayecto de comprobación | Entre los puertos Ethernet 1500 V AC 1 min. |
| Alimentación de 24 V (US) / FE 500 V DC 1 min. | |
| Medio de transmisión | Cobre |
| Alimentación | |
| Tensión de alimentación (DC) | 24 V DC (redundante) |
| Tensión de alimentación | 18,5 V DC ... 30,2 V DC |
| Conexión alimentación | A través de COMBICON, sección máx. de conductor 2,5 mm² |
| Ondulación residual | 3,6 VPP(dentro del margen de tensión admisible) |
| Absorción de corriente máxima | 270 mA |
| Absorción de corriente típica | 270 mA (con US= 24 V DC) |
| Absorción de corriente | 270 mA (con 24 V DC) |
| Función | |
| Tensión de activación del contacto de alarma | 24 V (típico) |
| Corriente de activación del contacto de alarma | típico |
| Alimentación: Electrónica del módulo | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 18 V DC ... 32 V DC (ondulación incluida) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Longitud a desaislar | 7 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Presión de aire (servicio) | 86 kPa ... 108 kPa (2000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (3500 m sobre el nivel del mar) |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Conformidad con las directivas CEM | EN 55022 (emisión de interferencias) Clase A |
| EN 61000-4-2 (ESD) Criterio A | |
| EN 61000-4-3 (campos electromagnéticos) Criterio A, 10 V/m | |
| EN 61000-4-5 (Surge) Criterio B | |
| EN 61000-4-4 (EFT/Burst) Criterio A, 2,2 kV | |
| EN 61000-4-6 EN 61000-4-6 (perturbaciones conducidas) Criterio A, intensidad de campo: 10 V/m | |
| EN 61000-4-3 (campos electromagnéticos) EN 61000-4-3 (campos electromagnéticos) Criterio A, 10 V/m | |
| 60950-1 |
Propiedades de sistema
| Funcionalidad | |
| Funcionalidad básica | Cut-Through / Store and forward Switch, conforme a la norma IEEE 802.3, 2 clases de prioridad según IEEE 802.1 P protocolo TCP/IP, apto para DCP, función de servidor web integrada, dispositivos PROFINET. |
| Requisitos del sistema | |
| Browser sostenidos | Internet Explorer a partir de la versión 5.5 |
Señalización
| Indicación de estado | LEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 3 LEDs por cada puerto Ethernet (Link, Activity y estado FO) y BF (Bus Fail) |
