PHOENIX_CONTACTI/OFL SWITCH GHS 4G/12 2700271 PHOENIX CONTACT Switch modular Ethernet Gigabit con cuatro puertos Combo de 1000..

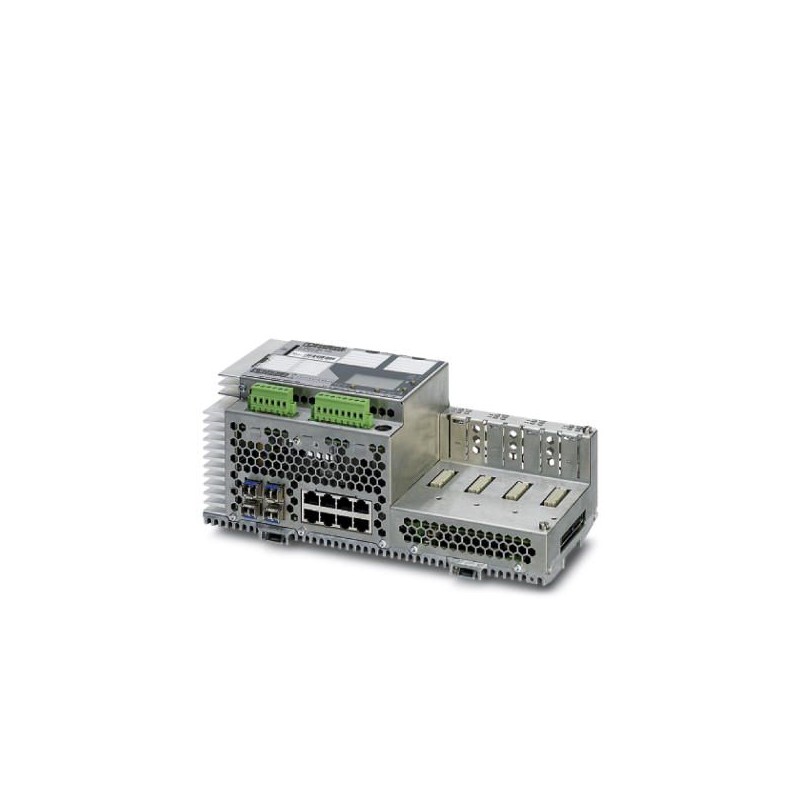

PHOENIX_CONTACT FL SWITCH GHS 4G/12 2700271 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

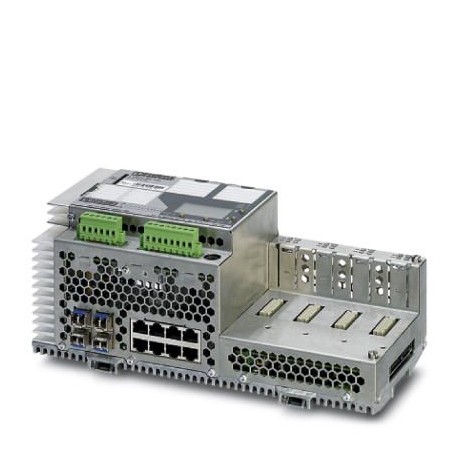

FL SWITCH GHS 4G/12 2700271 PHOENIX CONTACT Switch modular Ethernet Gigabit con cuatro puertos Combo de 1000..

Referencia: FL SWITCH GHS 4G/12

Código: 2700271

Fabricante: PHOENIX_CONTACT

Descripción:

Switch modular Ethernet Gigabit con cuatro puertos Combo de 1000 MBit/s y cuatro ranuras RJ45 de 10/100 MBit/s, ampliable con una estación de ampliación hasta 24 puertos

Categorías:

  • Material de instalación de redes de telecomunicación DNT / FNT > Interruptor de red
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2700271
Unidad de embalaje1 pcs
Clave de ventaDNN123 -
Página del catálogoPágina 421 (C_6_2017)
EAN4046356517706
Peso por unidad (sin incluir el embalaje)2.700,000 g
Número de tarifa arancelaria85176200
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Dimensiones

Anchura287 mm
Altura122 mm
Profundidad113 mm

Condiciones ambientales

Índice de protecciónIP20
Temperatura ambiente (servicio)-20 °C ... 55 °C (sin condensación)
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C
Humedad de aire admisible (servicio)10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)10 % ... 95 % (sin condensación)
Presión de aire (servicio)80 kPa ... 108 kPa (2000 m sobre el nivel del mar)
Presión de aire (almacenamiento / transporte)66 kPa ... 108 kPa (3500 m sobre el nivel del mar)

Interfaz SFP

InterfazEthernet (Combo)
Número de puertos4 (Puertos SFP o RJ45)
Velocidad de transmisión1000 MBit/s (dúplex)
Física de transmisiónFibra óptica
Cobre

Interfaz cobre

InterfazEthernet
Número de puertos4 (puertos RJ45)
Velocidad de transmisión10/100 MBit/s
Tipo de conexiónRJ45
Nota acerca del tipo de conexiónAutonegoation y Autocrossing
Física de transmisiónCobre

Interfaz de ampliación

InterfazEthernet
Número de puertos2 (Cada módulo de interfaz)
Tipo de conexiónA través de módulo de interfaz
Nota acerca del tipo de conexiónmáx. 4 módulos de interfaz (sin ampliación)
Velocidad de transmisión10/100 MBit/s (dúplex)
Física de transmisiónFibra de vidrio multimodo
Fibra de vidrio unimodo
POF-SCRJ
Fibra GI-HCS
Cobre
PoE

Función

Funcionalidad básicaStore and Forward Switch conforme a la norma IEEE 802.3, 8 clases de prioridad según IEEE802.1p, Smart Mode, Port-Mirroring, Multicast Filtering, IGMP Snooping, VLANs, protocolo de redundancia de medios (MRP conforme a IEC 62439), Rapid Spanning Tree (RSTP), Fast Ring Detection (FRD), Large Tree Support, IEEE 802.1X-Security, Port Security, SNMPv3, HTTPS, PROFINET-Device, GMRP, GVRP, SNTP, 2 entradas digitales
GestiónGestión basada en web (HTTP)
SNMPv1/v2/v3
Funciones de diagnósticoRMON History
N:1-Portmirroring
LLDP (Link Layer Discovery Protocol)
SNMP-Traps
Funciones de filtroQuality of Service (8 clases de prioridades)
Port-Priorisierung
VLAN (hasta 223 VLANs)
RedundanciaMRP (Media Redundancy Protocol)
RSTP (Rapid Spanning Tree Protocol)
FRD (Fast Ring Detection)
Large Tree Support
STP (Spanning Tree Protocol)
MSTP (Multiple Spanning Tree Protocol)
Otras funcionesDHCP Option 82 (Relay Agent)
Link Aggregation (hasta 8 trunks)
BootP
DHCP-Client
MAC-based Port Security
Jumboframes
Browser sostenidosInternet Explorer a partir de la versión 5.5
Función del módulo PROFINETPROFINET-IO Device
PROFIenergy
Fast Startup
Especificación PROFINETVersión 1.1
Clase de conformidad PROFINETConformance-Class B
Indicaciones de estado y diagnósticoLEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 2 LEDs por cada puerto Ethernet (Link y Activity conmutable/Speed/Duplex), DI1, DI2 (entrada digital), UI (tensión de alimentación sensor ext.) y gran pantalla de servicio (visualización de la dirección IP y otros parámetros)
Tensión de activación del contacto de alarma24 V (típico)
Corriente de activación del contacto de alarma190 mA (máximo)

Parámetros de extensión de red

Profundidad de cascadaRed, estructura en línea y estrella: discrecional
Longitud máxima de cable (par trenzado)100 m

Tensión de alimentación

Tensión de alimentación24 V DC (redundante)
Ondulación residual3,6 VSS(dentro del margen de tensión admisible)
Tensión de alimentación18,5 V DC ... 30,2 V DC
Absorción de corriente típica800 mA (hasta 2,5 A, en función de la configuración)
Absorción de corriente máxima2,5 A

Generalidades

Tipo de montajeCarril
Construcción AXIndependiente
Peso neto2700 g
Material placa de baseFundición inyectada de aluminio, resistente a la corrosión

Datos de conexión

Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.12
Longitud a desaislar7 mm

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Tipo de ensayoChoque según EN 60068-2-27/IEC 60068-2-27
Resultado del ensayoServicio: 25g, duración 11 ms, impulso de choque en forma de semisinusoide
Tipo de ensayoChoque según EN 60068-2-27/IEC 60068-2-27
Resultado del ensayoAlmacenamiento / transporte: 50g, duración 11 ms, impulso de choque en forma de semisinusoide
Tipo de ensayoResistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6
Resultado del ensayoFuncionamiento/almacenamiento/transporte: 5g, 150 Hz, criterio 3
Tipo de ensayoCaída libre según IEC 60068-2-32
Resultado del ensayo1 m
Emisión de interferenciasEN 61000-6-3/-4
Resistencia a interferenciasEN 61000-6-2:2005
Vibración (almacenamiento / transporte)5g, 150 Hz, según IEC 60068-2-6
Libre de sustancias humectantes de barniz perturbadorasSegún especificación VW
Vibración (servicio)según IEC 60068-2-6: 5g, 150 Hz

Environmental Product Compliance

REACh SVHC1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4
Lead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2700271 Material de instalación de redes de telecomunicación DNT/FNT (EC000734)

CaracterísticaEthernet (EF003535)
ValorSí
CaracterísticaNúmero de otros puertos (EF007643)
Valor2
CaracterísticaMétodo de montaje (EF000003)
ValorOtros
CaracterísticaGestionable (EF004912)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaAltura (EF000040)
Valor126.2 mm
CaracterísticaAnchura (EF000008)
Valor289.024992 mm
CaracterísticaProfundidad (EF000049)
Valor117.4 mm
