PHOENIX_CONTACTI/OFL SWITCH SFN 7TX/FX ST 2891110 PHOENIX CONTACT Switch Ethernet, 7 puertos TP-RJ45, 1 puerto de fibra óptica..

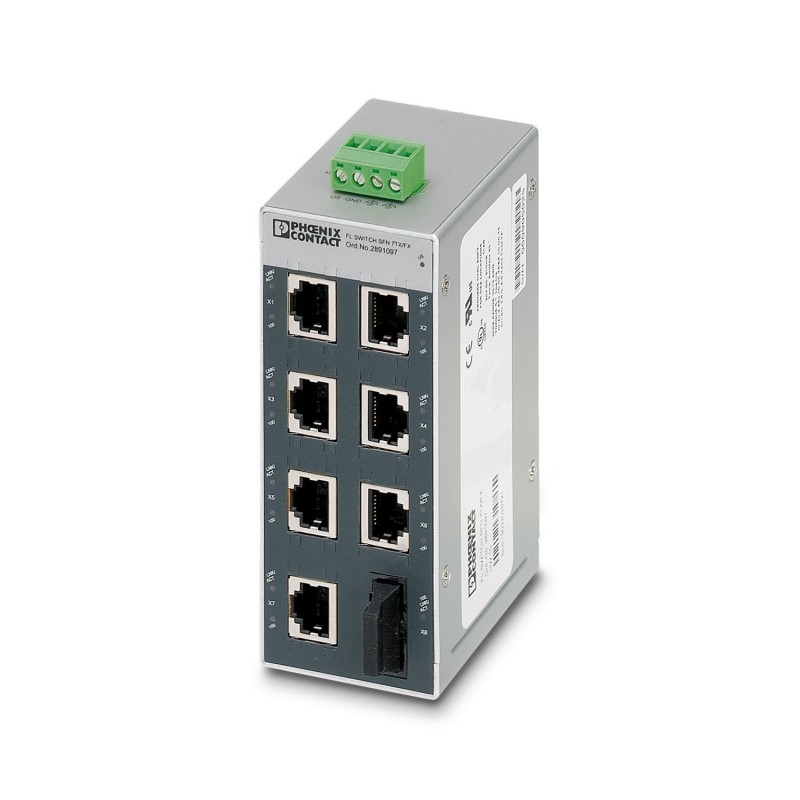

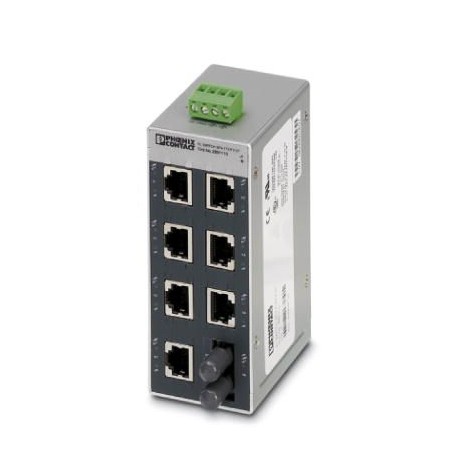

PHOENIX_CONTACT FL SWITCH SFN 7TX/FX ST 2891110 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FL SWITCH SFN 7TX/FX ST 2891110 PHOENIX CONTACT Switch Ethernet, 7 puertos TP-RJ45, 1 puerto de fibra óptica..

Referencia: FL SWITCH SFN 7TX/FX ST

Código: 2891110

Fabricante: PHOENIX_CONTACT

Descripción:

Switch Ethernet, 7 puertos TP-RJ45, 1 puerto de fibra óptica, 100 Mbits/s dúplex en formato ST-D, detección automática de la velocidad de transmisión de datos de 10 ó 100 Mbits/s (RJ45), función autocrossing

Categorías:

  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Ir al producto alternativo:FL SWITCH 1005N-2SFX1085176

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Dimensiones
Anchura50 mm
Altura120 mm
Profundidad70 mm
Datos del material
Material carcasaAluminio
Montaje
Tipo de montajeMontaje sobre carril DIN
Interfaces
Ethernet (RJ45)
Tipo de conexiónRJ45
Nota acerca del tipo de conexiónAutonegoation y Autocrossing
Velocidad de transmisión10/100 MBit/s
Física de transmisiónEthernet en RJ45-par trenzado
Longitud de transmisión100 m (por segmento)
LEDs de señalesRecepción de datos, estado Link
Número de canales7 (puertos RJ45)
Interfaz Fibra óptica
Tipo de conexiónST
Velocidad de transmisión100 MBit/s (dúplex)
Física de transmisiónFibra de vidrio multimodo
Longitud de transmisión2000 m (Fibra de vidrio 50/125)
2000 m (Fibra de vidrio 62,5/125)
Longitud de onda1300 nm
Número de canales1 (Multimodo ST)
Propiedades del artículo
Tipo de productoSwitch
Familia de productosUnmanaged Switch SFN
ConstrucciónOrientado a bloques
MTTF67,3 Años (Estándar MIL-HDBK-217F, temperatura 25 °C, ciclo de funcionamiento 100 %)
Propiedades de aislamiento
Clase de protecciónIII (IEC 61140, EN 61140, VDE 0140-1)
Funciones de switch
Funcionalidad básicaSwitch no gestionado / autonegociación, conforme a la norma IEEE 802.3, Store and Forward-Switching-Mode
Indicaciones de estado y diagnósticoLEDs: US, enlace y actividad por puerto
Otras funcionesAutonegotiation
Funciones de seguridad
Funcionalidad básicaSwitch no gestionado / autonegociación, conforme a la norma IEEE 802.3, Store and Forward-Switching-Mode
Propiedades eléctricas
Diagnóstico localUS Tensión de alimentación LED verde
LNK/ACT Estado Link/transmisión de datos LED verde
100 Velocidad de transmisión de datos LED amarillo
Potencia disipada máxima con condición nominal4,56 W
Trayecto de comprobación500 V DC 1 min.
Medio de transmisiónCobre
Fibra óptica
Alimentación
Tensión de alimentación (DC)24 V DC
Tensión de alimentación9 V DC ... 32 V DC
Conexión alimentaciónA través de COMBICON, sección máx. de conductor 2,5 mm²
Ondulación residual3,6 VPP(dentro del margen de tensión admisible)
Absorción de corriente típica190 mA (con US= 24 V DC)
Datos de conexión
Tecnología de conexión
Denominación ConexiónAlimentación de potencia
Alimentación de potencia
Tipo de conexiónConexiones enchufables por tornillo COMBICON
Sección de conductor rígido0,2 mm² ... 2,5 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12
Longitud a desaislar7 mm
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP20
Temperatura ambiente (servicio)0 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C
Humedad de aire admisible (servicio)5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)5 % ... 95 % (sin condensación)
Vibración (servicio)según IEC 60068-2-6: 5g, 150 Hz
Presión de aire (servicio)86 kPa ... 108 kPa (hasta 1500 m por encima de NN)
Presión de aire (almacenamiento / transporte)66 kPa ... 108 kPa (hasta 3500 m por encima de NN)
Resistencia a gases peligrosos para el funcionamiento según DIN 40046-36; DIN 40046-37Dióxido de azufre (SO2) 10 ± 0,3 cm3/m3, sulfuro de hidrógeno (H2S) 1 ± 0,3 cm3/m3, a 25°C, una humedad del aire de un 75% y un tiempo de actuación de cuatro días, respectivamente
Normas y especificaciones
Libre de sustancias humectantes de barniz perturbadorasSegún especificación VW
Datos CEM
Compatibilidad electromagnéticaConformidad con la directiva CEM 2004/108/CE
Conformidad con las directivas CEMIEC 61000-6-2 IEC 61000-4-2 (ESD, inmunidad a las descargas electrostáticas) Criterio B
IEC 61000-4-3 (inmunidad a los campos radiados) Criterio A
IEC 61000-4-4 (inmunidad a los transitorios rápidos) Criterio B
IEC 61000-4-5 (inmunidad a las ondas de choque) Criterio B
IEC 61000-4-6 (inmunidad conducida) Criterio A
IEC 61000-4-8 (inmunidad a los campos magnéticos) Criterio A
EN 55022 (emisión de interferencias) Criterio A
Resistencia a interferenciasEN 61000-6-2:2005
Emisión de interferenciasEN 61000-6-4
Propiedades de sistema
Funcionalidad
Funcionalidad básicaSwitch no gestionado / autonegociación, conforme a la norma IEEE 802.3, Store and Forward-Switching-Mode
Señalización
Indicación de estadoLEDs: US, enlace y actividad por puerto
