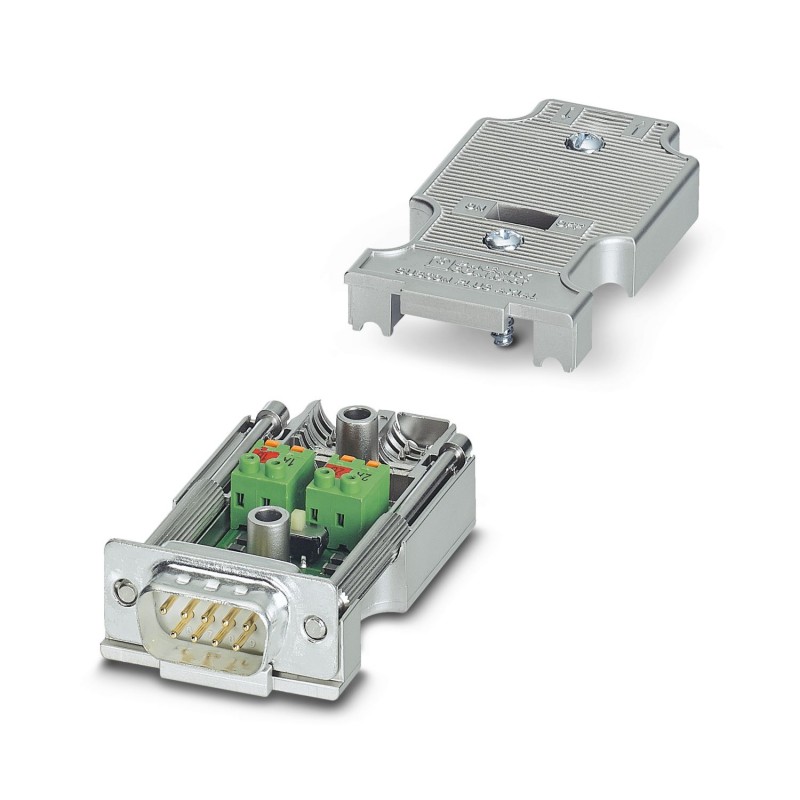

SUBCON-PLUS-PROFIB/AX 2744377 PHOENIX CONTACT Conector D-SUB, 9 polos, macho, ejecución axial con dos entrad..
SUBCON-PLUS-PROFIB/AX
2744377
PHOENIX_CONTACT
Conector D-SUB, 9 polos, macho, ejecución axial con dos entradas de cables, sistema de bus: PROFIBUS DP hasta 12 Mbits/s, resistencia terminal conectable a través de conmutador deslizante, ocupación de pins: 3, 5, 6, 8; bornes de conexión por resorte
Conector D-SUB, 9 pines, versión axial con dos cables de alimentación, sistema de bus: PROFIBUS DP hasta 12 Mbit/s, la resistencia de terminación puede activarse mediante interruptor deslizante, asignación de pines: 3, 5, 6, 8; Terminales de conexión con muelle
Material de instalación de redes de telecomunicación DNT / FNT > Conector D-sub
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2744377 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC531 - |
| Página del catálogo | Página 375 (C_6_2017) |
| EAN | 4017918818135 |
| Peso por unidad (sin incluir el embalaje) | 54,500 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Diámetro de cable máx. | 8,4 mm |
|---|---|
| Diámetro de cable mín. | 7,6 mm |
| Anchura | 17 mm |
| Altura | 31,5 mm |
| Longitud | 58,2 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 75 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 80 °C |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP30 |
Generalidades
| Tensión nominal UN | 5 V |
|---|---|
| Corriente nominal IN | 100 mA |
| Sistema bus | PROFIBUS DP |
| Señal | PROFIBUS |
| Ciclos de enchufe | > 200 |
| Tornillos de fijación SUBCON | 4-40 UNC |
| Par de apriete | 0,4 Nm |
| Material carcasa | ABS, metalizadas |
| Ocupación de pins | 3, 5, 6, 8 |
| MTTF | 6706 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 1817 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 155 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) |
Datos de conexión
| Conexión | Conexión enchufable D-SUB |
|---|---|
| Número de polos | 9 |
| Tipo de conexión | Conector macho D-SUB |
| Resistencia terminal | 390 Ω |
| 220 Ω | |
| 390 Ω (Conectable desde el exterior) | |
| Par de apriete | 0,4 Nm |
| Conexión | Conexión para tarjeta |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido mín. | 0,12 mm² |
| Sección de conductor rígido máx. | 0,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 20 |
| Longitud a desaislar | 9 mm |
| Par de apriete | 0,4 Nm |
Normas y especificaciones
| Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| Conexión según norma | CUL |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440302eCl@ss 8.027440302eCl@ss 9.027440302
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 9 |
| Estilo de contacto (EF001587) | Macho |
